山丘区抗旱能力提升工程CAD施工图纸(山坪塘种类多节点图纸多).dwg

本套施工图涉及山丘区抗旱能力提升工程的17座不同类型和尺寸的山坪塘改造提升,工程内容包含塘底清淤、排气管、挡墙、沉砂池、引水渠、跌水、护坡、排洪渠、排水盲沟等。内容完整,包括平面图和结构节点详图,图面整洁、设计到位,施工手法详细准确。      1、护坡及其余建筑物基础须坚实,否则须进行换填地基处理;塘底清淤后应回填土石至设计高程;   2、跌水坡度与护坡坡度一致,递补高程低于正常蓄水位1m,具体根据实际情况调整;   3、排气管采用DN25pvc管,安装于土工膜下,间排距为8mX8m且需按10cm长钻梅花眼保证通气,管间相互连通到塘顶栏杆脚;   4、土工膜选用HDPE(400g/m2),土工膜必须深入基础和压顶20cm;   5、靠山和靠路一侧设置排水盲沟;   6、挡墙每隔20m设一道沉降缝,缝宽2cm,缝间嵌沥青杉木板。      49张图,

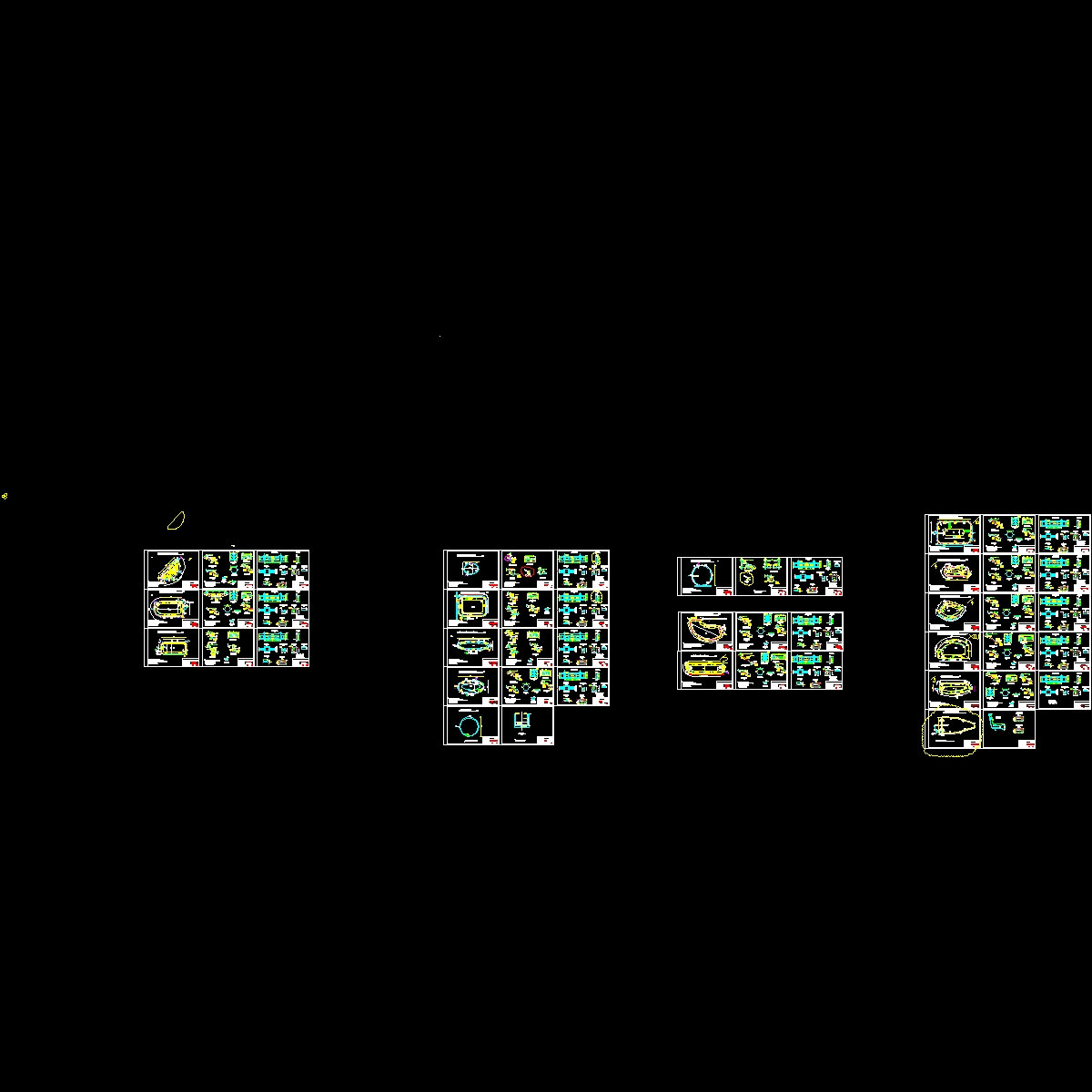

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
