16885平米调度大楼KX中央空调竣工图纸.dwg

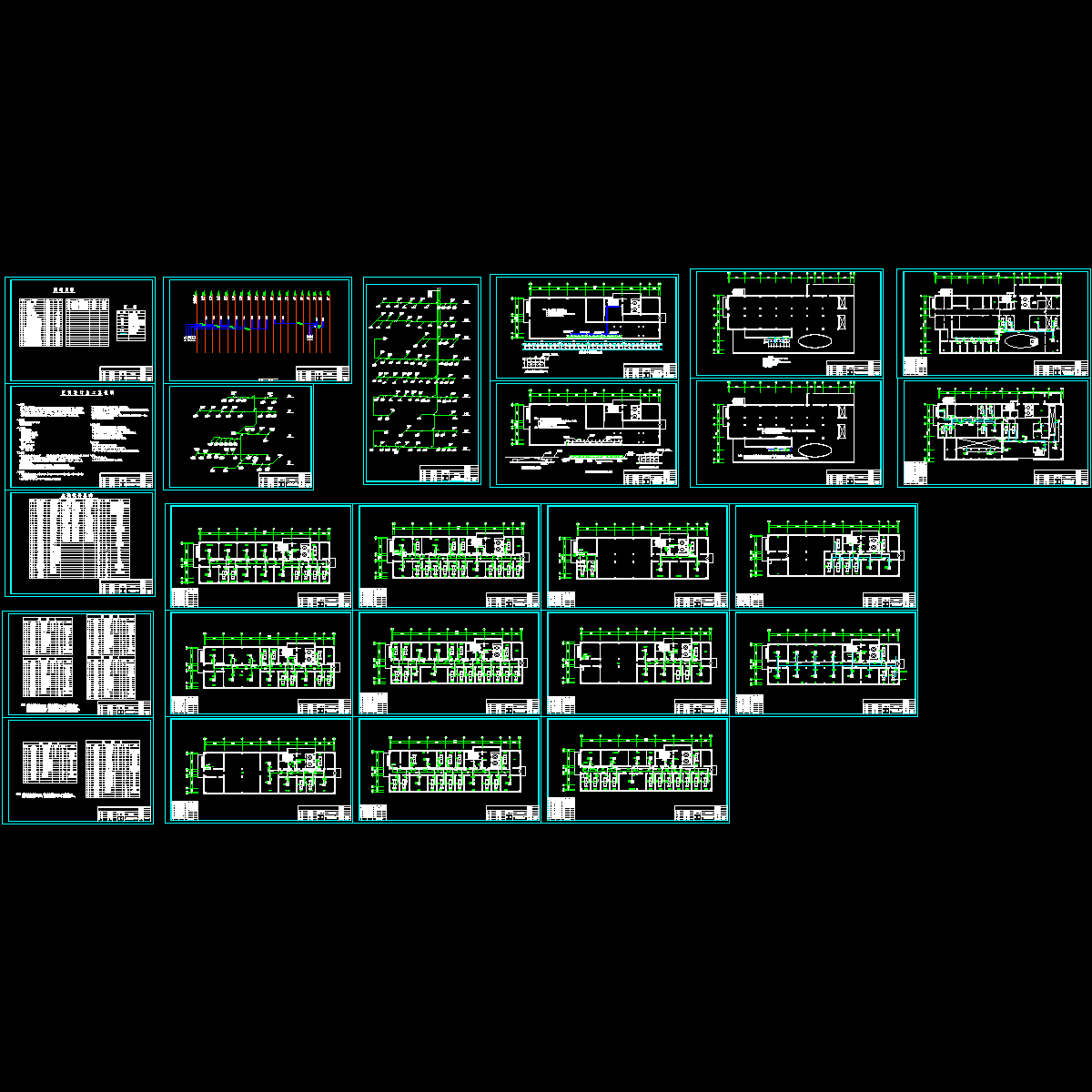

本图为辽宁某调度大楼KX中央空调竣工图。 工程为辽宁某调度大楼由主楼、学术报告厅、裙房三部分组成。主建筑面积16885.72m2，基础二层，地上二十三层).主体楼高80.3M，塔楼顶高105.80M，一层举架4.5M，二-四层3.6M，五-十七层4.5M，十八层6.5M，裙房一层4.89M，二层3.6M，主楼为框架剪力墙;裙房为框架结构，本次工程为改造项目，空调安装部分为主楼一、二层、大堂(包括裙房)及七-十七层的办公间。 该资料包含：资料目录，空调设计施工总说明，主要设备总表，系统配置表，整体空调系统剖面图，1、2、7、8层管路系统图，9－17层管路系统图，主楼2、18楼屋面外机基础制作平面图，1、2、7-17层空调冷媒冷凝管路布置平面图，1、2、7－17空调配电平面图。
