全隐框玻璃幕墙节点图纸
该附件是
全隐框玻璃
幕墙节点
图（CAD）
，共计图纸14张。
内容包含：玻璃幕墙横剖典型节点、玻璃幕墙纵剖典型节点、玻璃幕墙横剖开启典型节点、玻璃幕墙纵剖开启典型节点、玻璃幕墙横梁与立柱连接节点、幕墙底部连接节点、幕墙顶部节点图、玻璃幕墙锚固及防雷节点图、中空玻璃加工图、中空玻璃幕墙防火避雷节点、点式幕墙标准节点图、隐框窗横剖典型节点图、隐框窗纵剖典型节点图...
包括详细的节点大样，图纸完整清晰，方便直接选用或者借鉴。
部分内容见下方预览图：

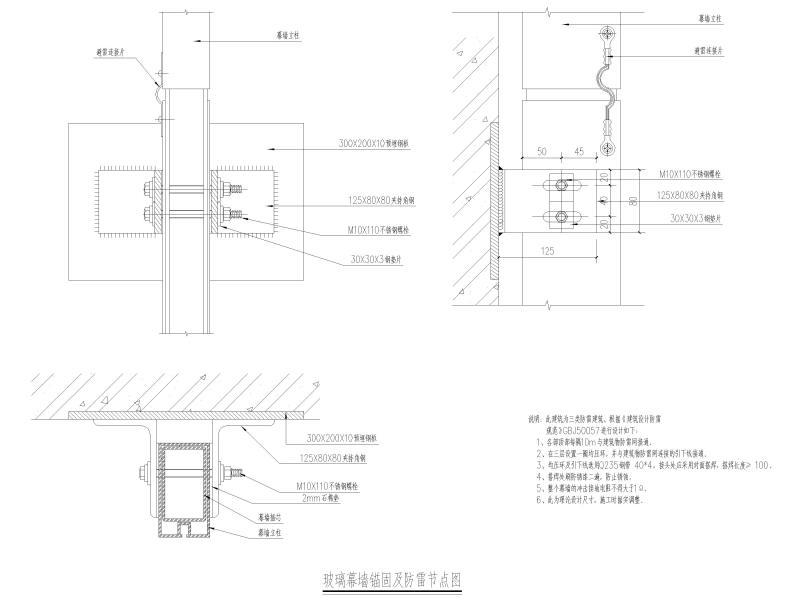

玻璃幕墙锚固及防雷节点图

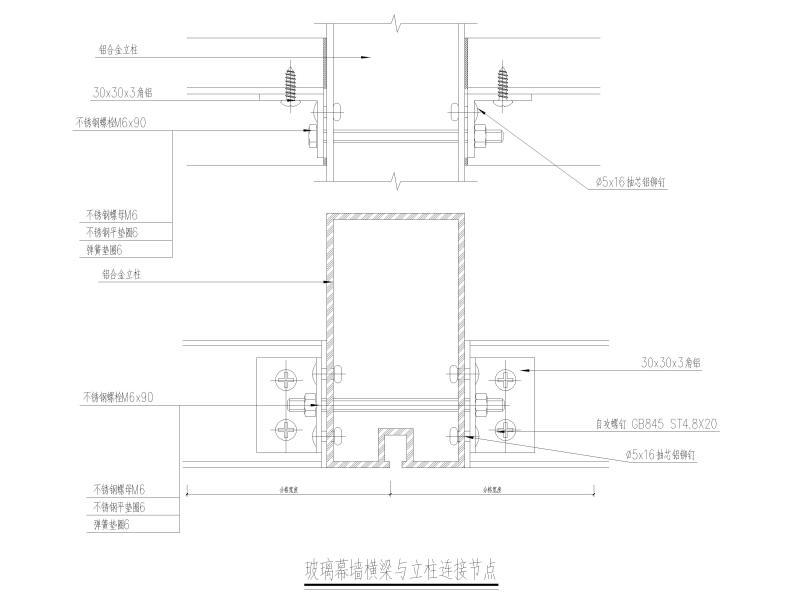

玻璃幕墙横梁与立柱连接节点

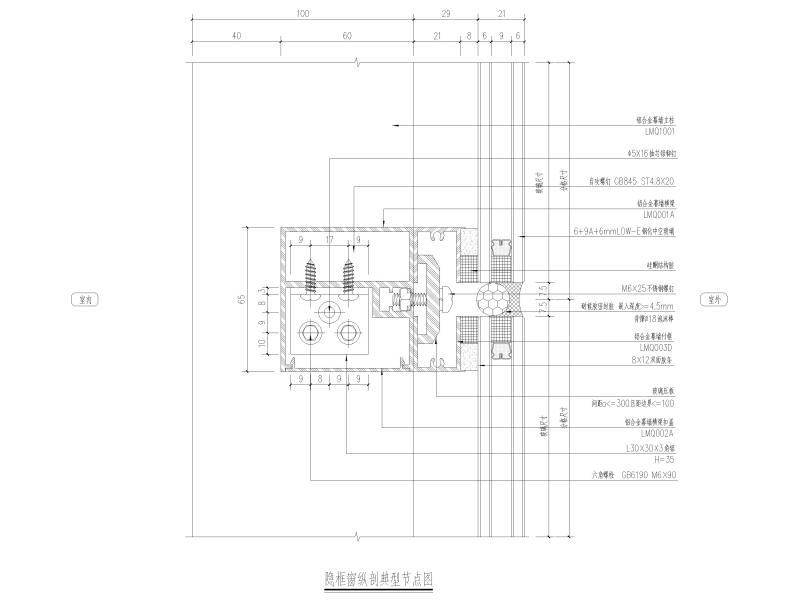

隐框窗纵剖典型节点图

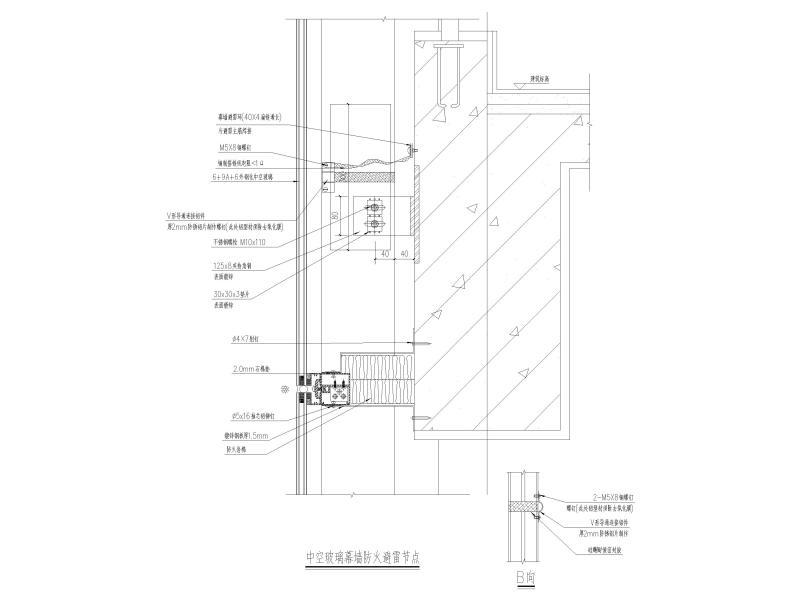

中空玻璃幕墙防火避雷节点
