钢梁与核心筒连接节点详图纸
该附件是
钢梁与核心筒连接
节点详图
（CAD）
，共图纸1张。
主要内容：钢梁与混凝土墙(柱)的铰接连接、钢梁与混凝土钢骨梁的铰接连接、钢梁与混凝土墙(柱)的刚接连接、构造剖面详图、楼层梁与核心筒螺栓连接规格表...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

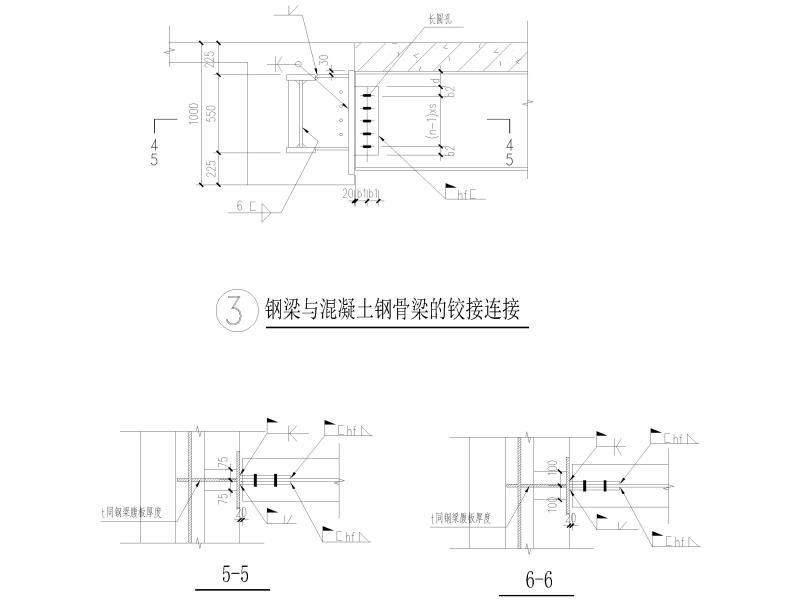

钢梁与混凝土钢骨梁的铰接连接

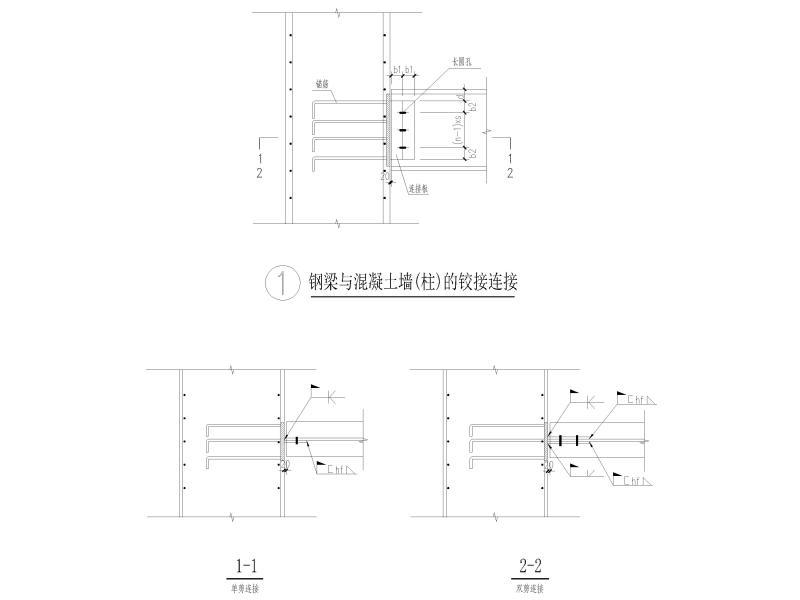

钢梁与混凝土墙(柱)的铰接连接

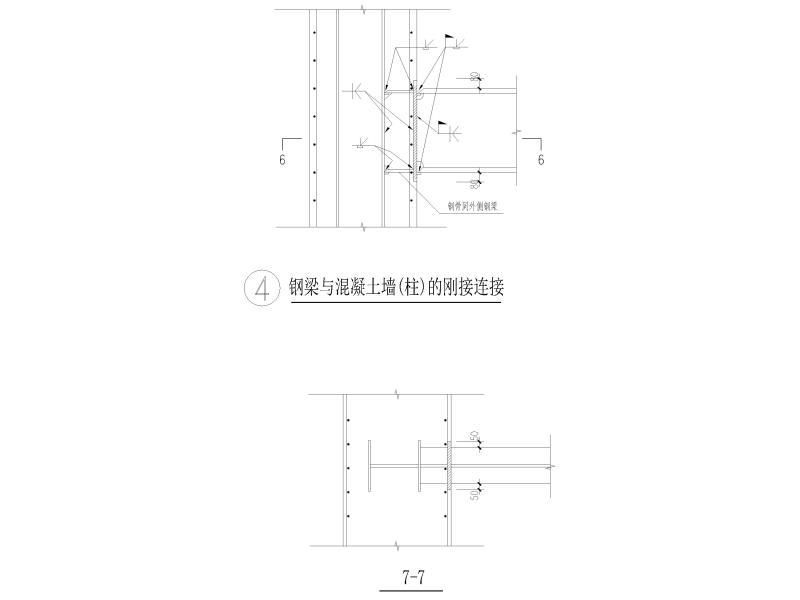

钢梁与混凝土墙(柱)的刚接连接
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
钢梁连接节点 - 1 -
钢梁连接节点 - 2 -
钢梁连接节点 - 3
以上是部分截图，请下载附件后查看完整高清内容
