砌体大样及构造详图纸2018

该附件是 砌体大样及构造详图(CAD) ,共图纸4张,出图时间是。
内容包含:砌体结构说明、门窗安装于无墙垛转角处时组砌方式、空心砌块填充墙组砌方式、砼柱与墙相接部位组砌方式、厨房隔墙筑砌示意图、混凝土空心砖窗洞组砌方式、丁字部位组砌方式、外墙及分户墙构造、卫生间隔墙筑砌示意图、户内及防火门洞组砌方式、构造柱两侧组砌方式、墙体拉结筋竖向布置、填充墙与剪力墙拉结、与主体结构相连的门垛构造大样、栏杆连接部位正面与侧面组砌方式、下沉式卫生间排气道根部构造图、卫生间与管墩大样、顶砌预制斜三角中部做法、梁板底部位顶砌方式、山墙高低跨坡屋面砼翻边、露台压顶大样、嵌入式消火栓箱预留部位组砌方式、强弱电箱处砌筑大样及预埋图、烟道出屋面砼翻边...
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。
砌体大样及构造详图_1
砌体大样及构造详图_2
砌体大样及构造详图_3
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

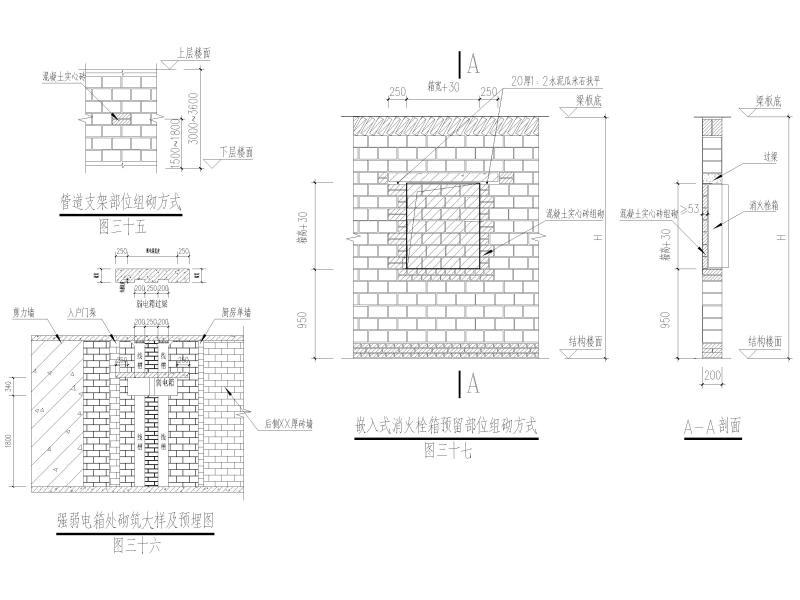

  • 砌体大样及构造详图纸2018 - 1
    第 1 张图

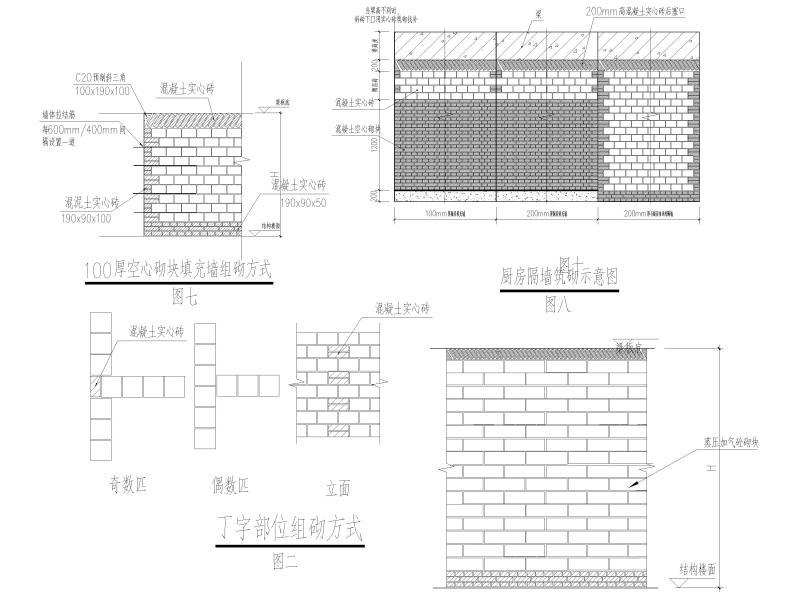

  • 砌体大样及构造详图纸2018 - 2
    第 2 张图

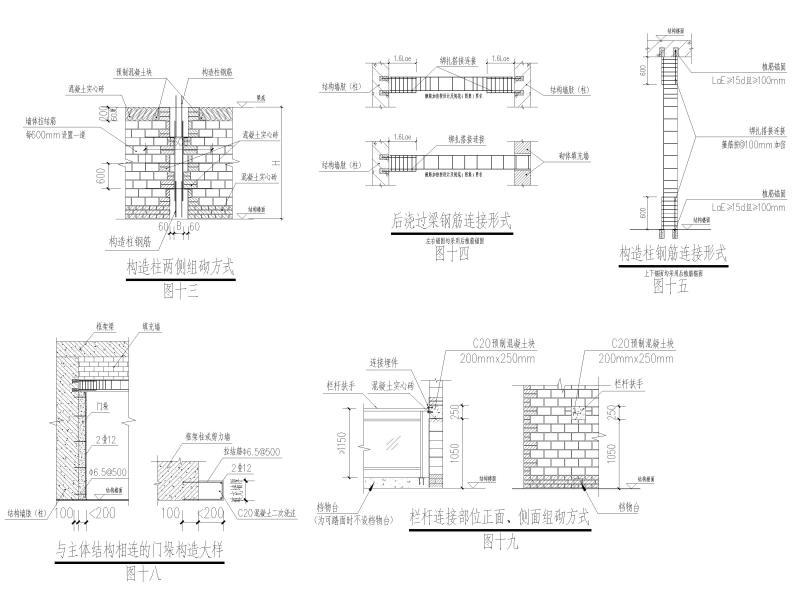

  • 砌体大样及构造详图纸2018 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
