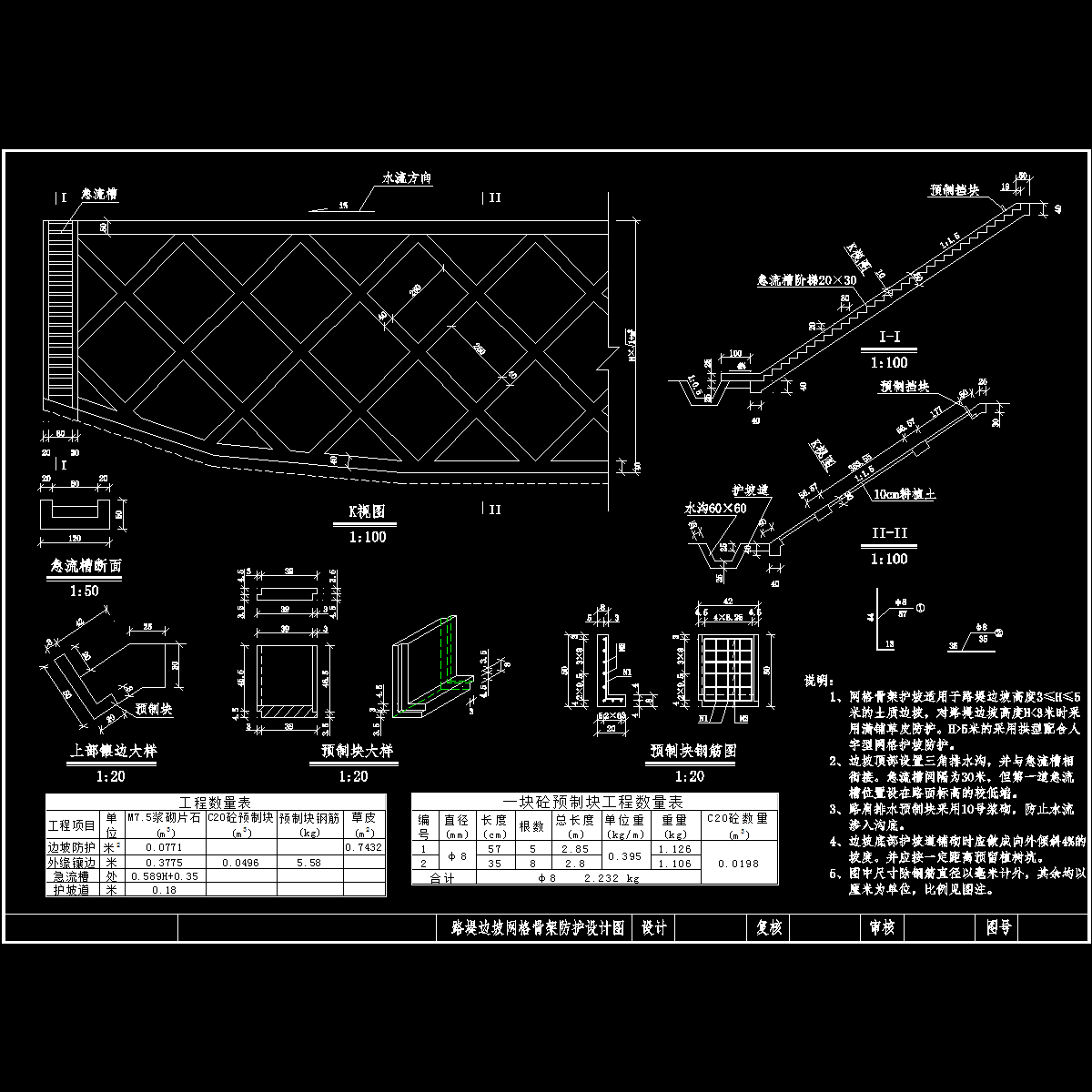

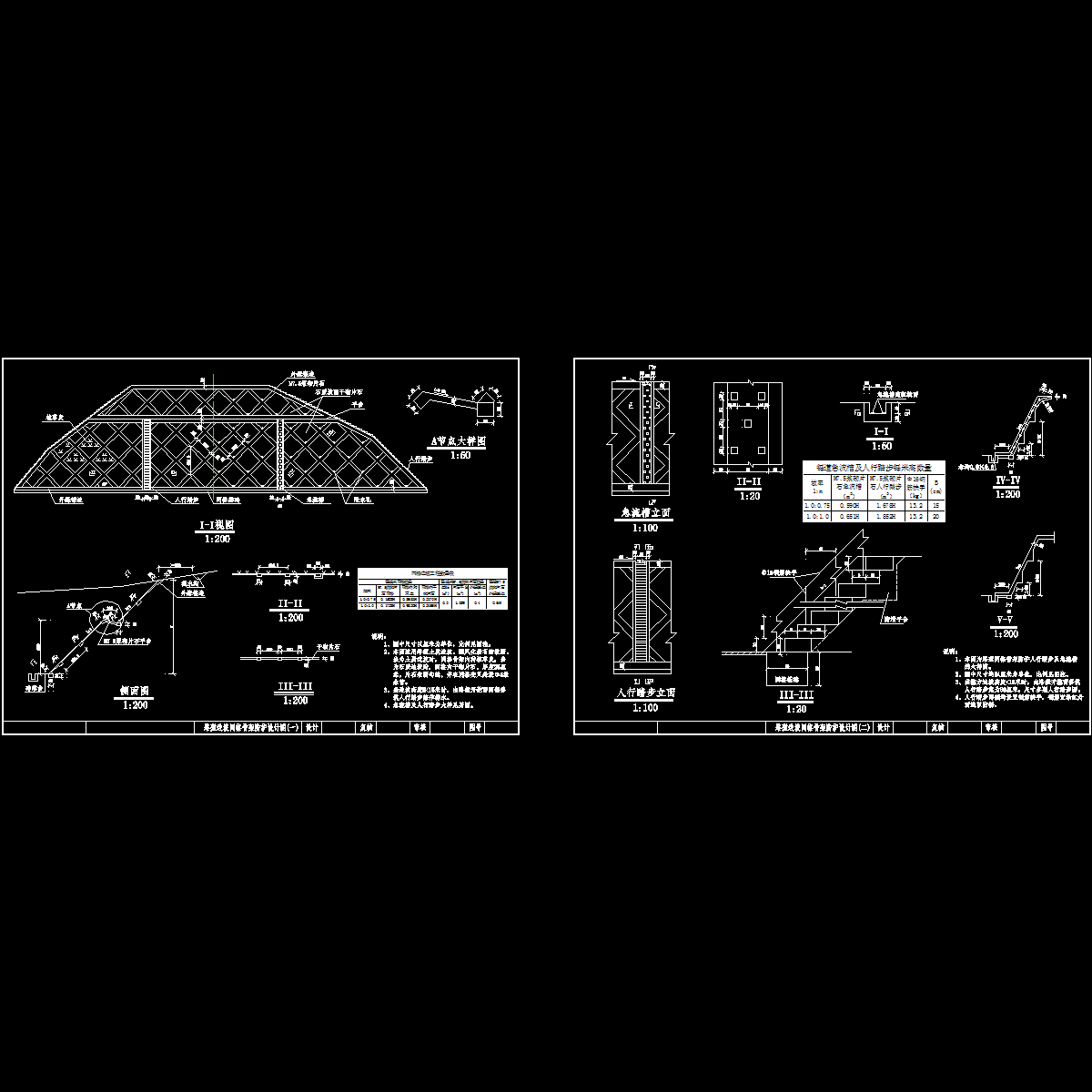

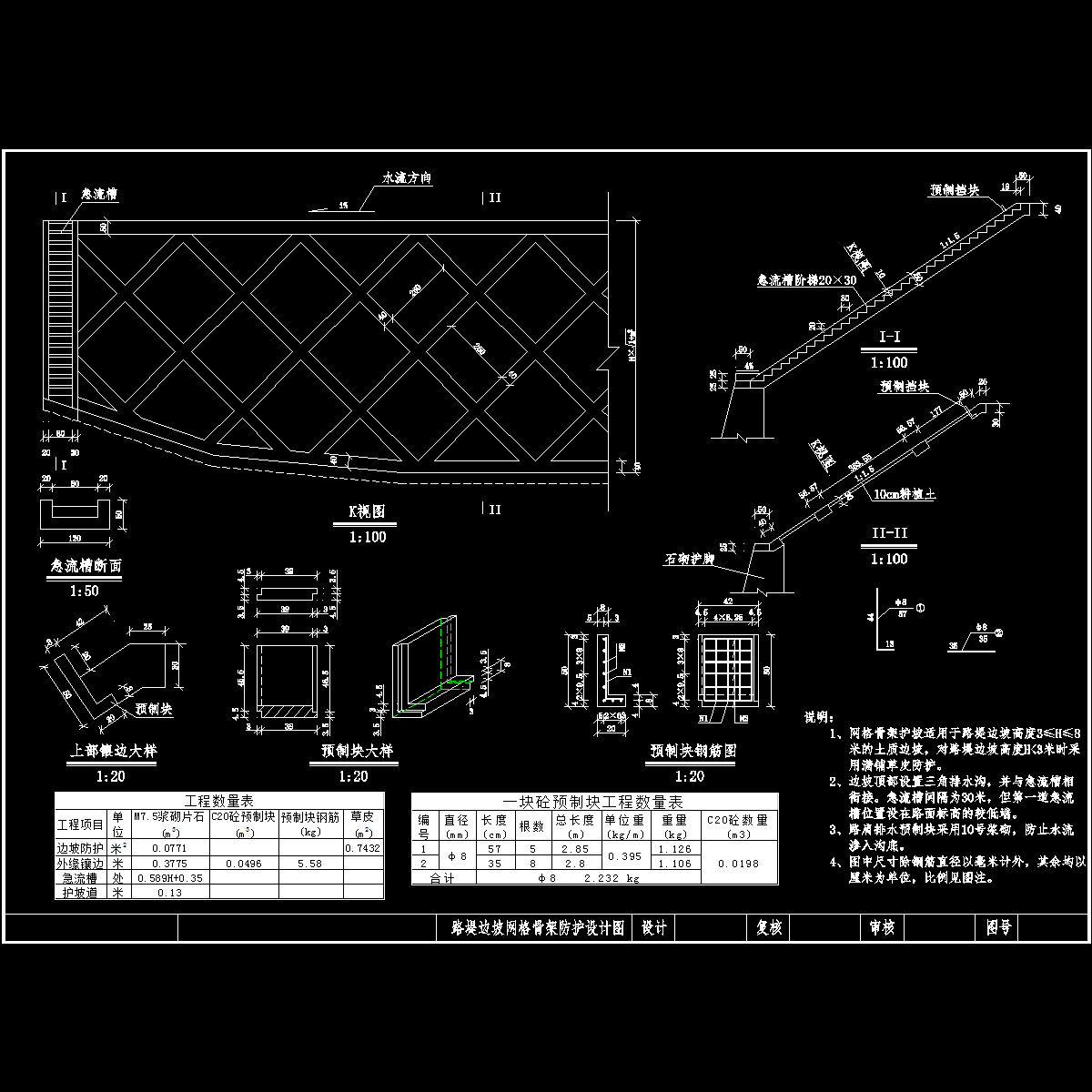

路堑边坡拱型骨架防护(多级)设计图 　　说明： 　　 1、本图适用于路堑土质边坡，图中尺寸以 　　 厘米为单位，比例见图注，表中H为边 　　 坡每一层高度。 　　 2、施工时平台应做成向内倾斜20%的坡度。 　　 3、踏步每隔100米设一处，若路堑边坡高 　　 度较低可不设踏步，踏步阶层高度为 　　 20厘米，边坡坡率为1：0.75时阶层宽 　　 度为15厘米，边坡坡率为1：1时阶层 　　 宽度为20厘米。 　　 4、碎落台为植草皮防护，故流水槽 　　 （III-III，IV-IV断面）应引至边沟。 　　路堤边坡网格骨架防护设计图 　　说明： 　　 1、网格骨架护坡适用于路堤边坡高度3≤H≤8 　　 米的土质边坡，对路堤边坡高度H<3米时采 　　 用满铺草皮防护。 　　 2、边坡顶部设置三角排水沟，并与急流槽相 　　 衔接。急流槽间隔为30米，但第一道急流 　　 槽位置设在路面标高的较低端。 　　 3、路肩排水预制块采用10号浆砌，防止水流 　　 渗入沟底。 　　 4、图中尺寸除钢筋直径以毫米计外，其余均以 　　 厘米为单位，比例见图注。 　　路堑浆砌片石护坡设计图 　　说明： 　　 1、本图尺寸均以厘米为单位，比例见图注， 　　 表中H为边坡每一层高度。 　　 2、第二级平台设置矩形排水沟，并与急流 　　 槽相衔接。急流槽间隔为50米，第一道 　　 急流槽位置设在路面标高的较低端。 　　 3、踏步每隔100米设一处，若路堑边坡高度 　　 较低可不设踏步，踏步阶层高度为20厘 　　 米，阶层宽度由边坡坡率而定。 　　 4、泄水孔每3米设一个，上下排错列设置。 　　 5、未尽事宜，请按《规范》施工。
