8米16米20米公路渡槽全套CAD施工图(21页图纸).dwg

图纸内含:    渡槽布置图、立柱构造图、立柱钢筋图、槽台一般构造图、槽墩一般构造图、墩帽钢筋图、扩大基础钢筋构造图、8米渡槽一般构造图、8m槽身钢筋图、16m槽身一般构造图、16m槽身钢筋图、20m槽身一般构造图、20m槽身钢筋图、进出口布置图、止水缝及支座。共包含设计图21张。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

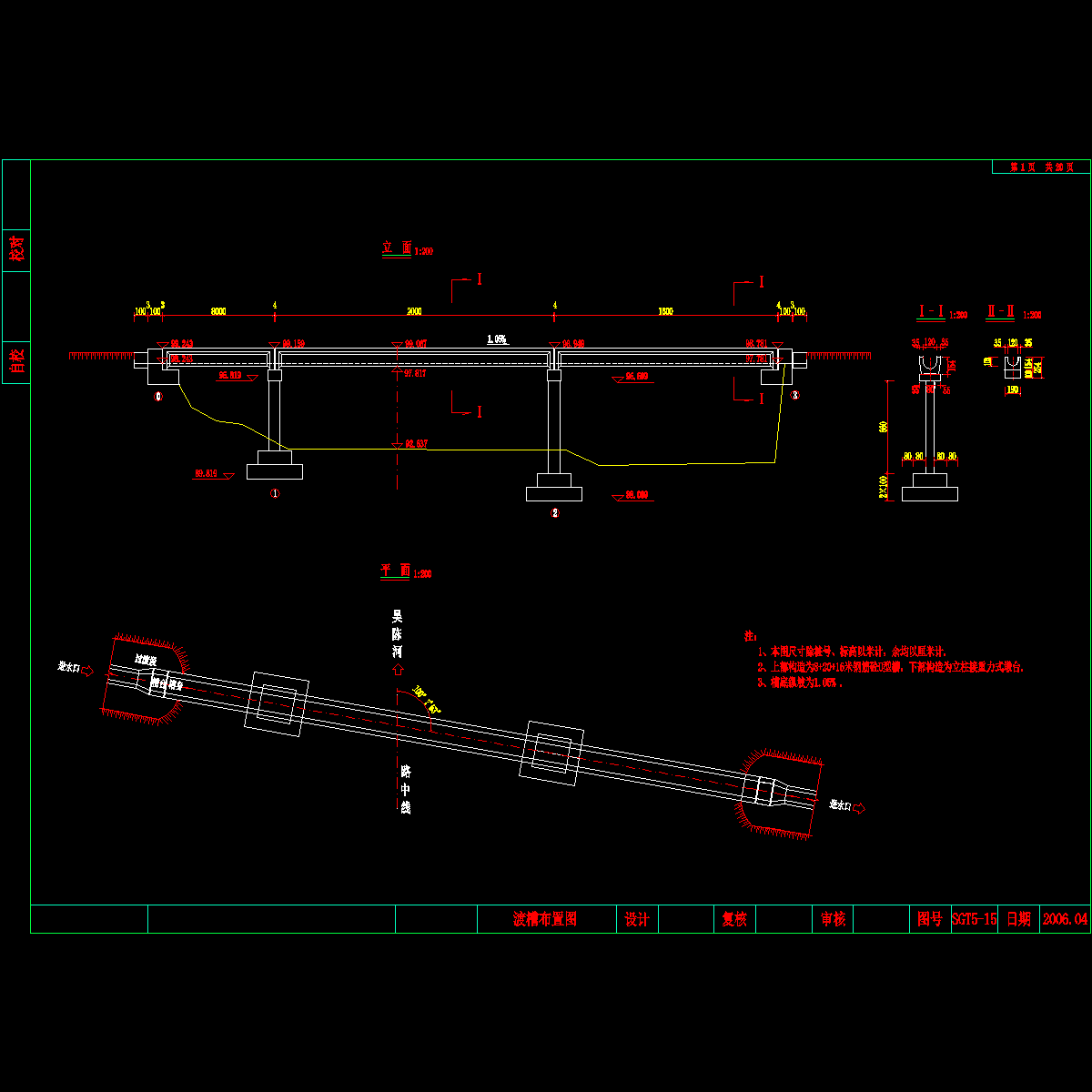

  • 01   布置图.dwg
    01 布置图.dwg

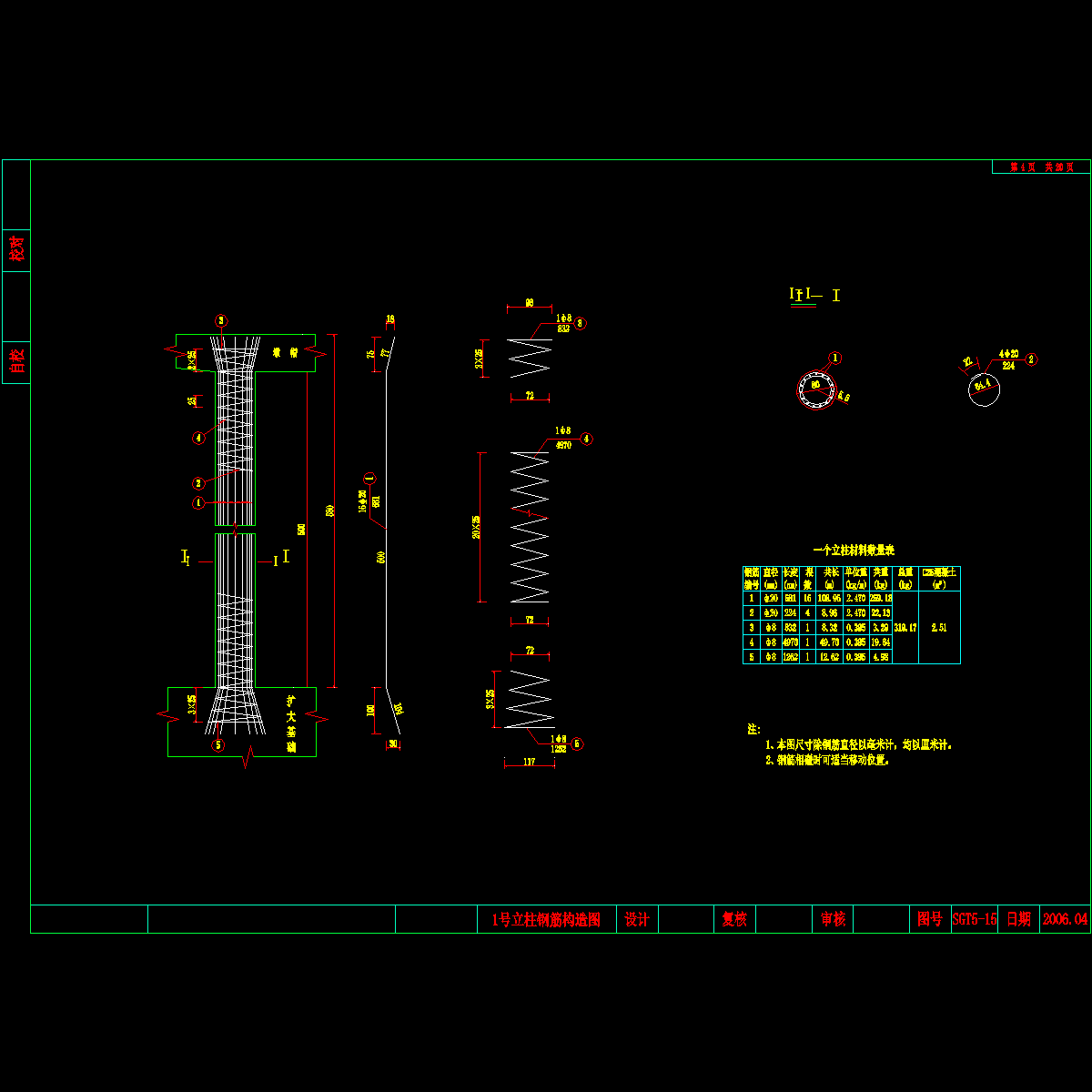

  • 04   1号立柱钢筋.dwg
    04 1号立柱钢筋.dwg

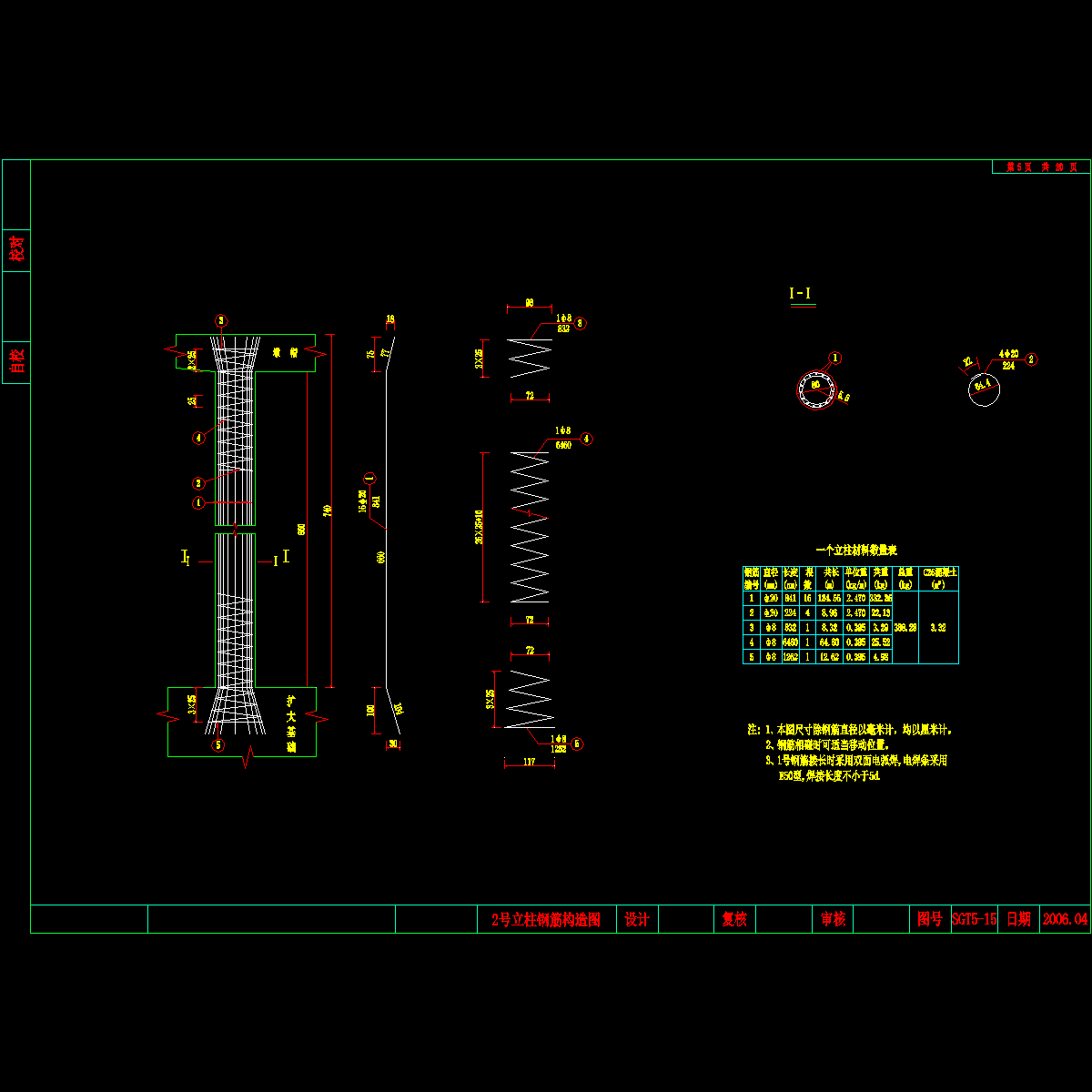

  • 05   2号立柱钢筋.dwg
    05 2号立柱钢筋.dwg

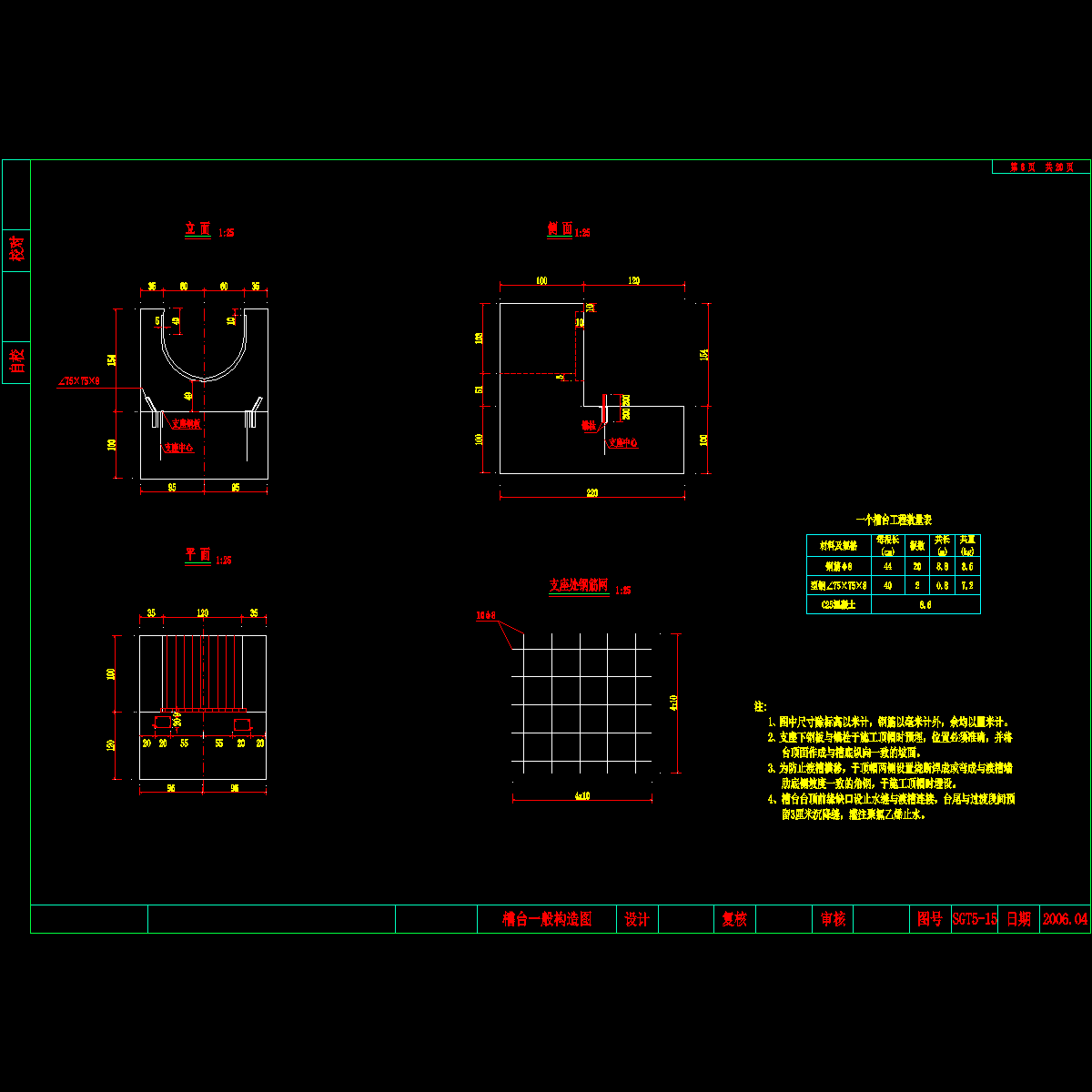

  • 06   槽台一般构造图.dwg
    06 槽台一般构造图.dwg

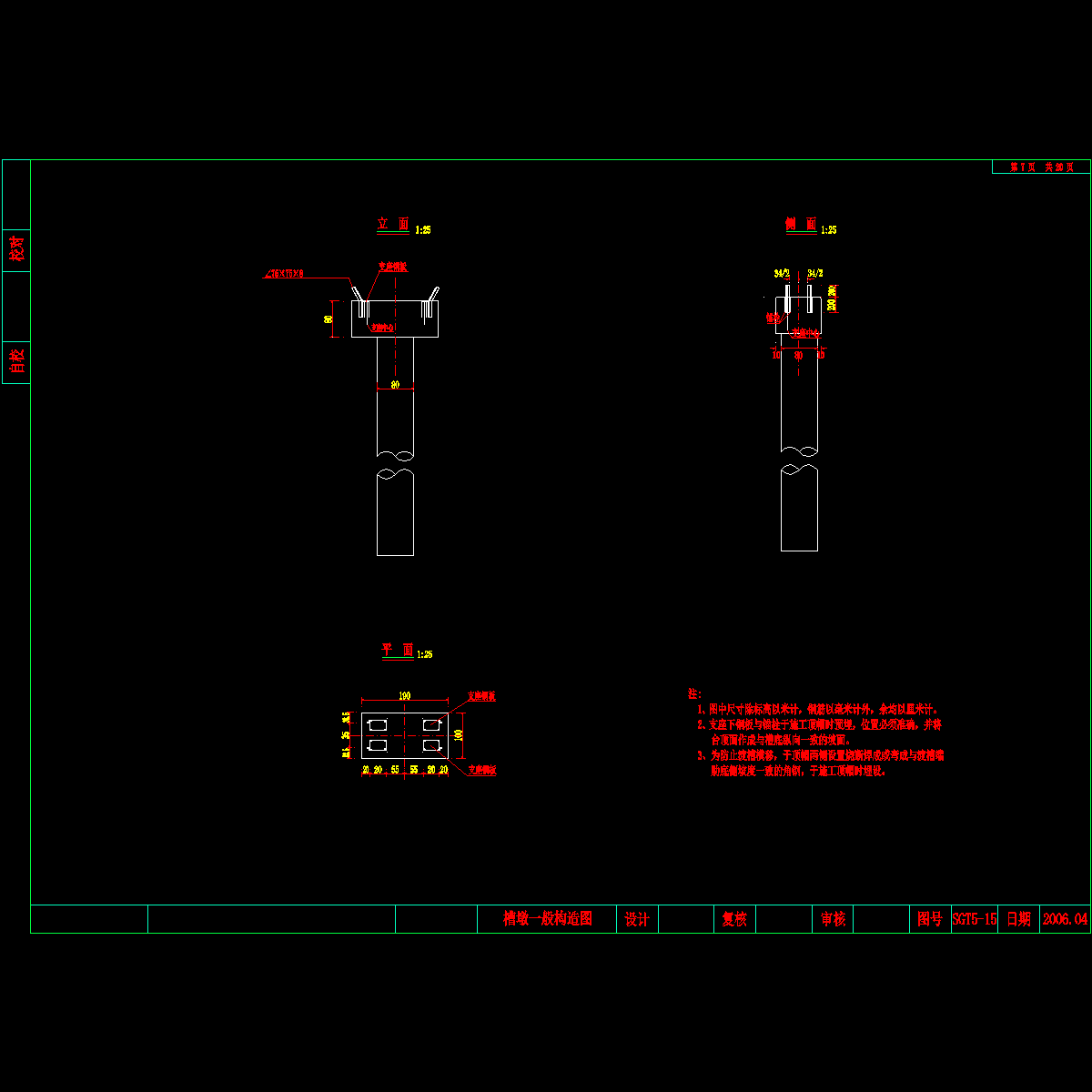

  • 07   槽墩一般构造图.dwg
    07 槽墩一般构造图.dwg
  • 08   墩帽钢筋图.dwg
    08 墩帽钢筋图.dwg
  • 09   扩大基础钢筋构造图.dwg
    09 扩大基础钢筋构造图.dwg
  • 10   8米渡槽一般构造图.dwg
    10 8米渡槽一般构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
