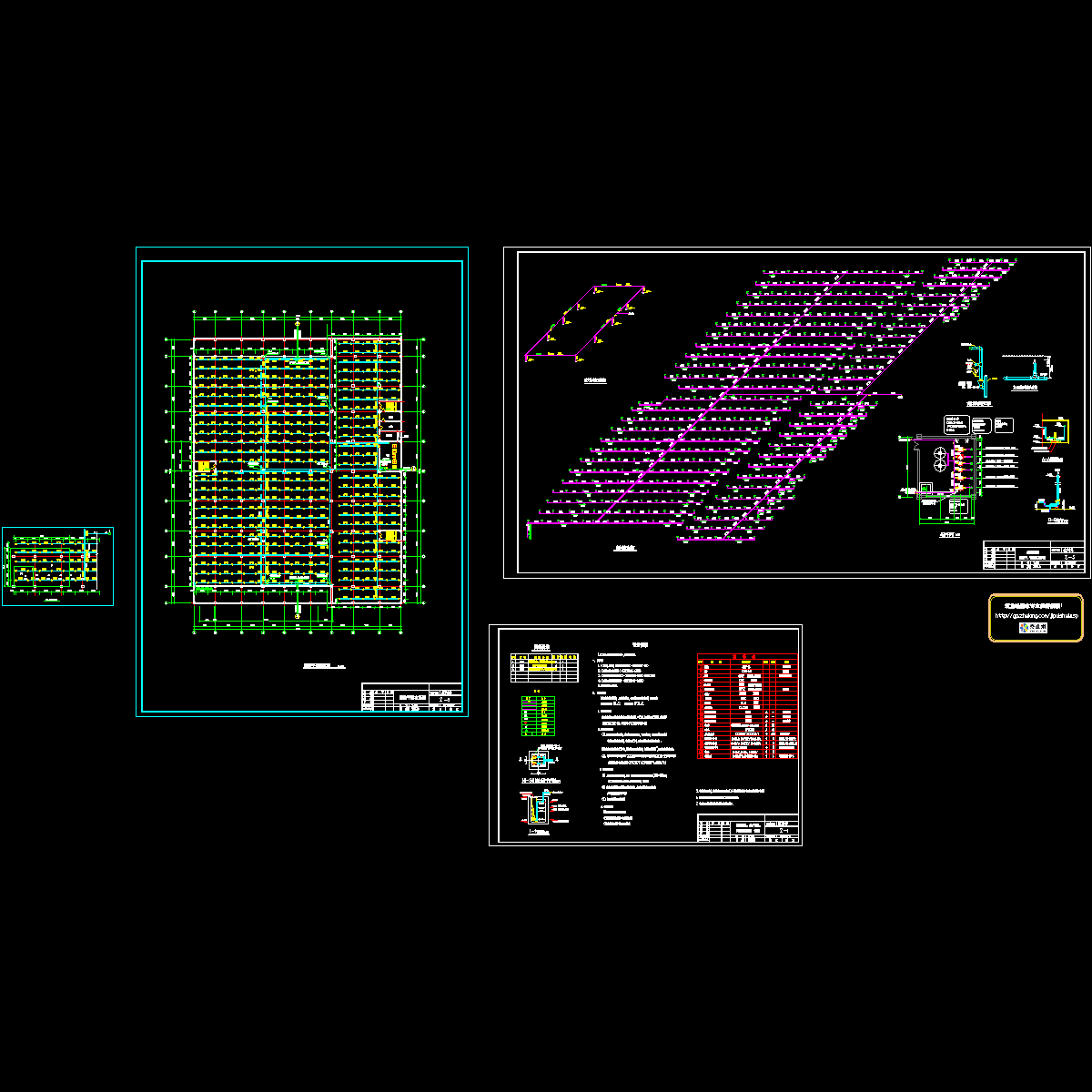

地下上车库消防设计CAD施工图纸.dwg

本地下汽车库为 III类, 属于中危 II级, 设置喷淋灭火系统和消火栓, 灭火器系统室内消防用水量为 10L/S.喷淋用水量为 27.7L/S. 　　1. 室内消火栓设计消火栓选用带灭火器组合式消防柜甲型,衬胶水龙带L=25米,消火栓出口为SN65,水枪?19安装见99S202-15. 下部放置 MFA3磷酸盐灭火器 4具. 　　2. 室内喷淋系统设计 　　(1). 本系统采用临时高压制位, 由于高位水箱设置困难, 故采用稳压罐, 即将十分钟用水储存在车库水泵房内的稳压罐中, 有效容积为 3吨, 以保证喷淋及消火栓水压的要求 。(2).消防用水总量超过 25l/s,故在车库顶设置消防水池, 有效容积 300M，可以满足消防水量要求。 　　(3). 自喷系统湿式报警阀安装采用 ZSS150系列甲型安装图.具体参见89SS175-12.地下车库喷头采用易熔合金本色喷头,型号为 ZSTZ15/Y及 ZSTX15/Y,动作温度 72°.3. 管材及连接方式: 　　(1) .消火栓系统采用热镀锌钢管, 丝接. 喷淋管采用内外壁热镀锌无缝钢管,DN<=100丝接,DN>100卡箍连接. 水泵进出水管采用无逢钢管, 卡箍连接. 　　(2) .消防系统安装的阀门为蝶阀和旋起式止回阀. 水泵房吸水管道采用明杆闸阀止回阀采用缓闭消声止回阀门 　　(3). 地下室排水管采用镀锌钢管 　　4. 管道防腐处理
