电气火灾监控设计CAD图纸(32台TCS01探测器).dwg

电气火灾监控设备监控32台TCS01探测器的系统   TAK01 系列总线型多点数据采集的漏电火灾监控系统属分布式集中监控系统,由剩余电流式电气火灾监控系统工作站、TAK01 电气火灾监控设备、TCS01 剩余电流式电气火灾监控探测器、TC系列剩余电流传感器组成,是一种集可编程设定功能、自动化测量、LCD显示、实时时钟、数字通信等功能为一体的电气线路剩余电流参数监测的智能监控系统。   系统在安装设计方面充分考虑与各种建筑结构特点的适合性,优点是只需一条双绞线即可将每个楼层的探测器串联在一起即实现组网,组网的总线(传输数字信号)可以与消防控制回路或其它弱电线路共管;传感器件可以安装在各区域的强电配电箱中,探测器可安装在任意便于施工及观察的位置,原则是TCS01探测器与TC传感器距离最好在20米以内;TAK01监控器安装无特殊要求。可由一台TAK01监控器与数台(<32)TCS01探测器连接构成独自局部楼层实时监视和控制,亦可多个局部TAK01监控设备通过总线(双绞线)并接,构成分布式剩余电流电气火灾集中监控系统,在系统工作站计算机上实现集中监视和远程控制。    监控器、探测器、传感器之间可以互换;探测器地址编号及剩余电流动作阀值可以在控制器上根据现场情况进行编程设定;同时控制器、探测器地址编号及参数也可在系统工作站计算机上设定;将来功能扩展可经过升级程序实现。    为适应将来应用环境,配有标准RS232、RS485通信接口;可与楼宇其它数据采集系统进行通信组网。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

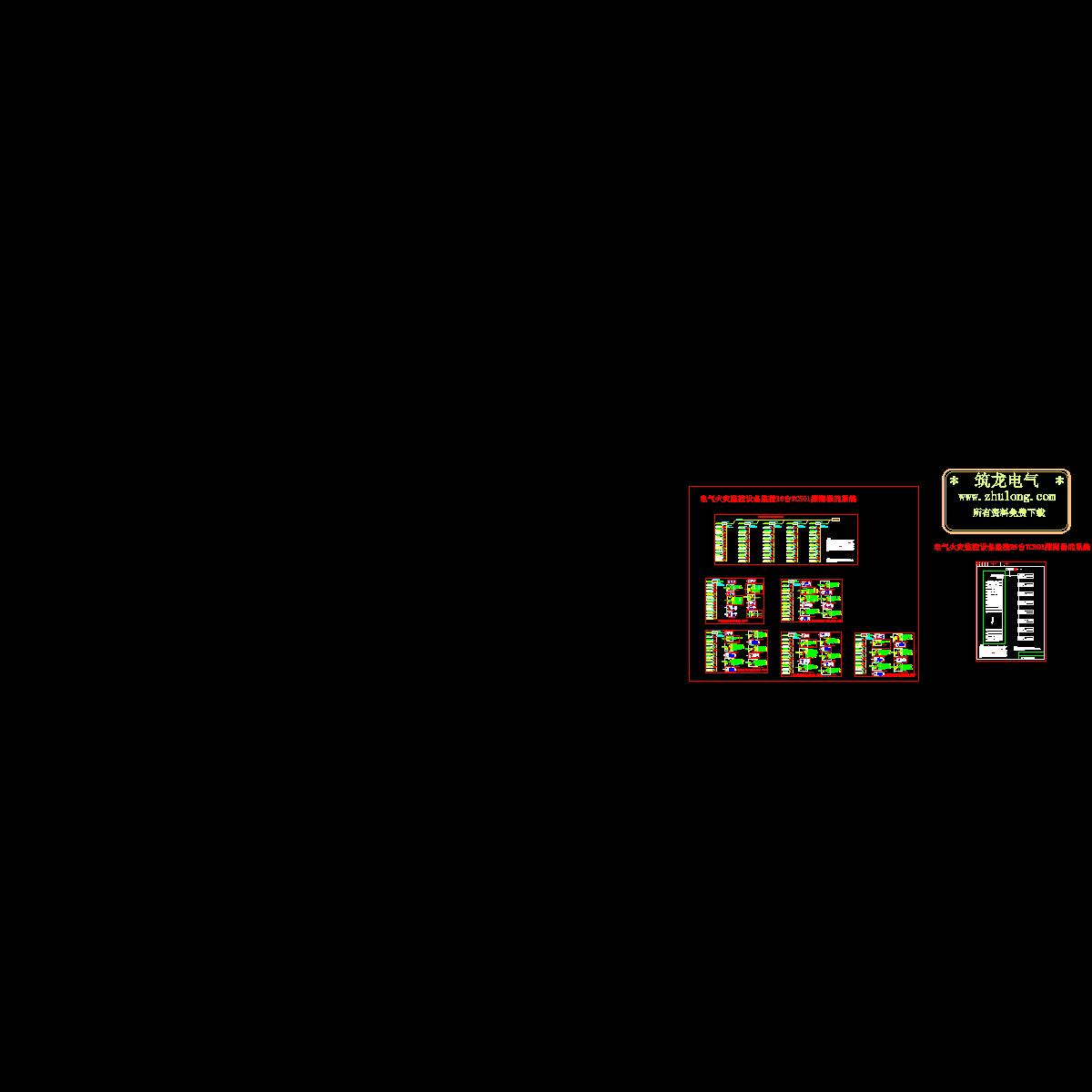

  • 电气火灾监控设计CAD图纸(32台TCS01探测器).dwg - 1
