高速铁路桥梁各种跨度支架设计图纸.dwg

(32.65 48 32.65)m,三跨等截面连续箱梁为单向预应力结构,梁高3.35m。箱梁为单箱单室斜腹板截面,顶宽12.0m,底宽5.4m。满堂支架采用轮扣型钢管脚手架。三跨变截面连续梁箱梁为双向预应力结构。箱梁为单箱室直腹板截面,顶宽12m、底宽6.70m,两侧翼缘板悬臂宽各为2.65m,其根部厚65cm,距根部210cm处,翼缘板厚30cm,端部厚25.6cm,翼缘板底缘与腹板外缘相交处以R=20cm圆弧过渡。在HN700×300主承重横梁上置放5榀双排单层贝雷梁,每榀间距90cm,其中12m跨腹板区为2×22.5cm三排单层贝雷梁。

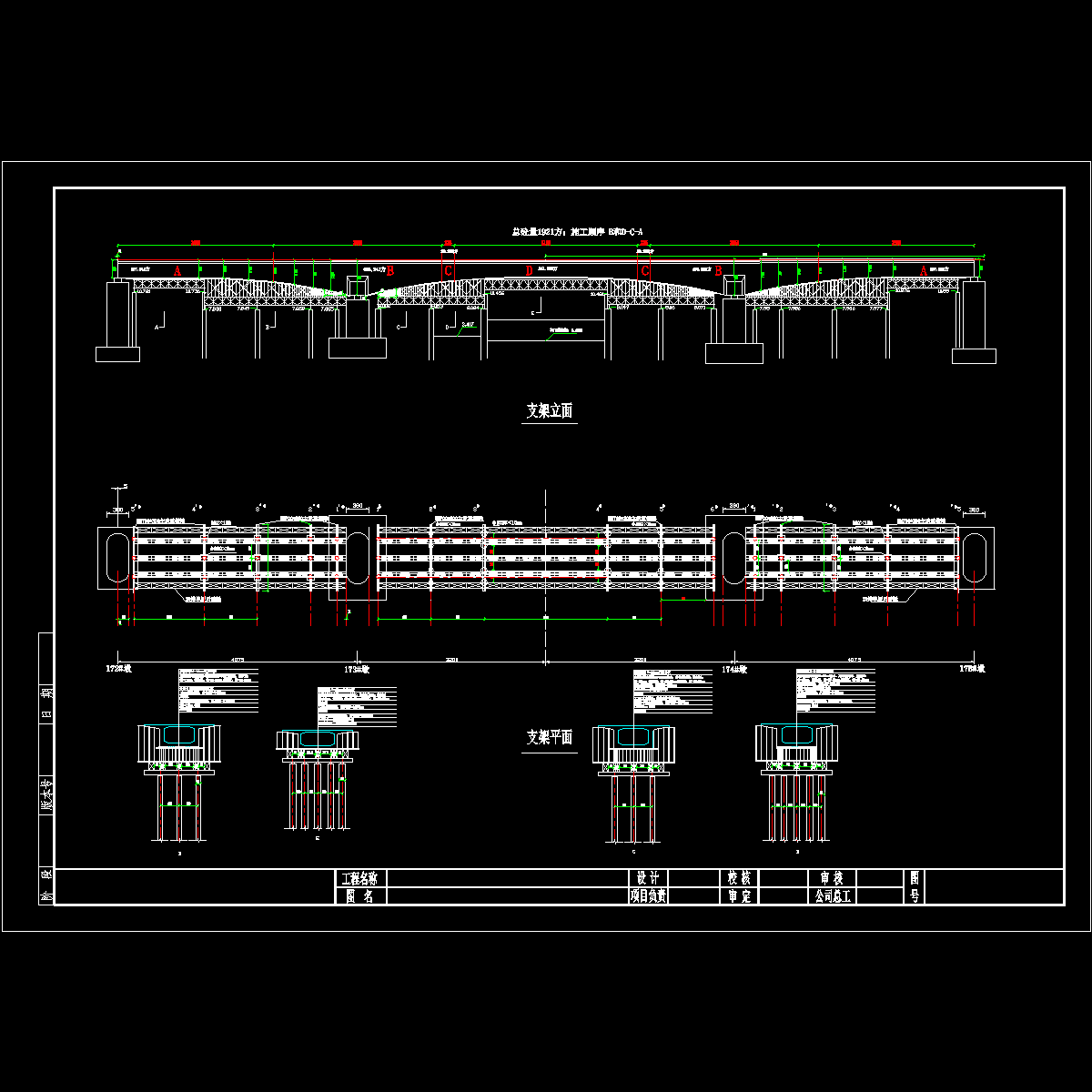

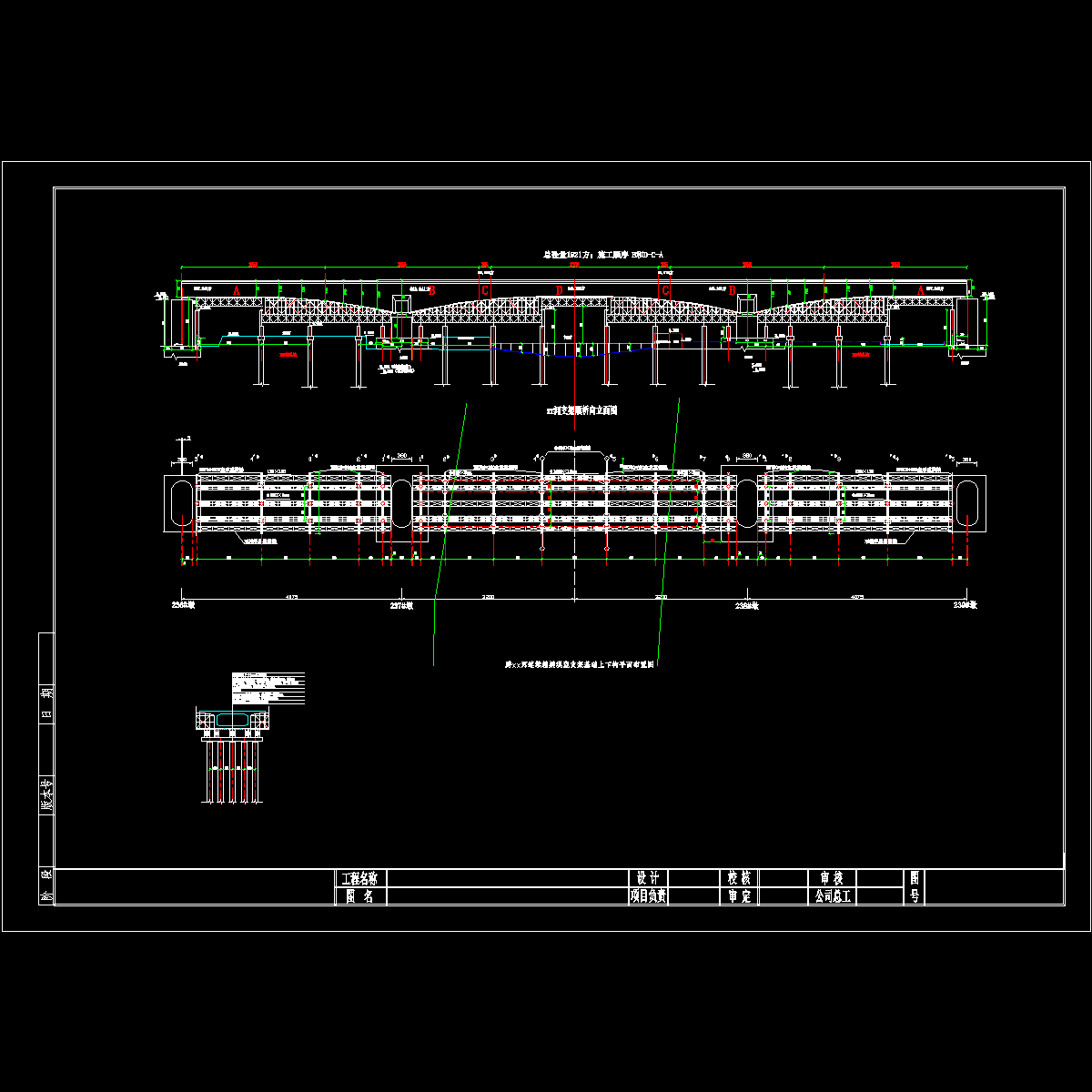

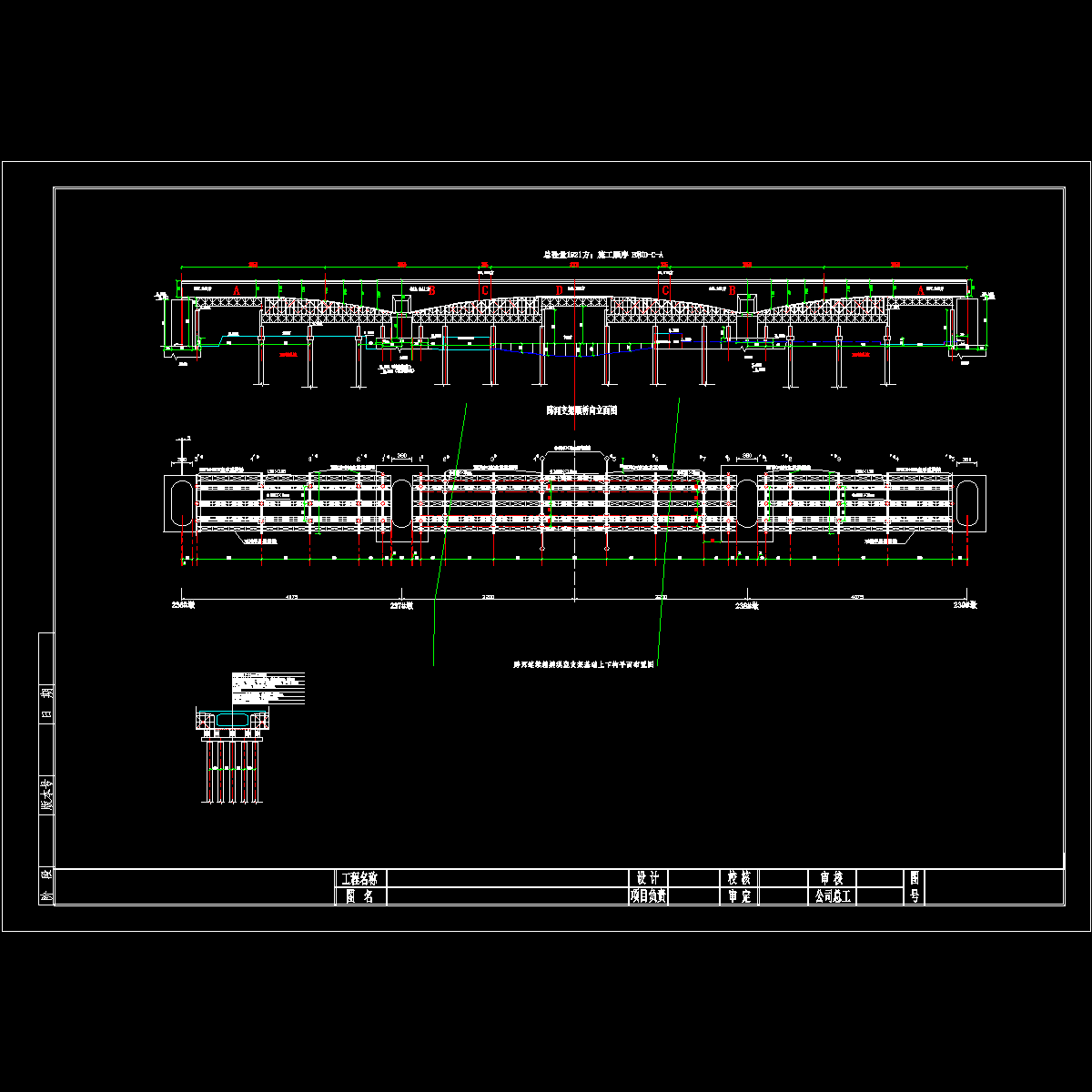

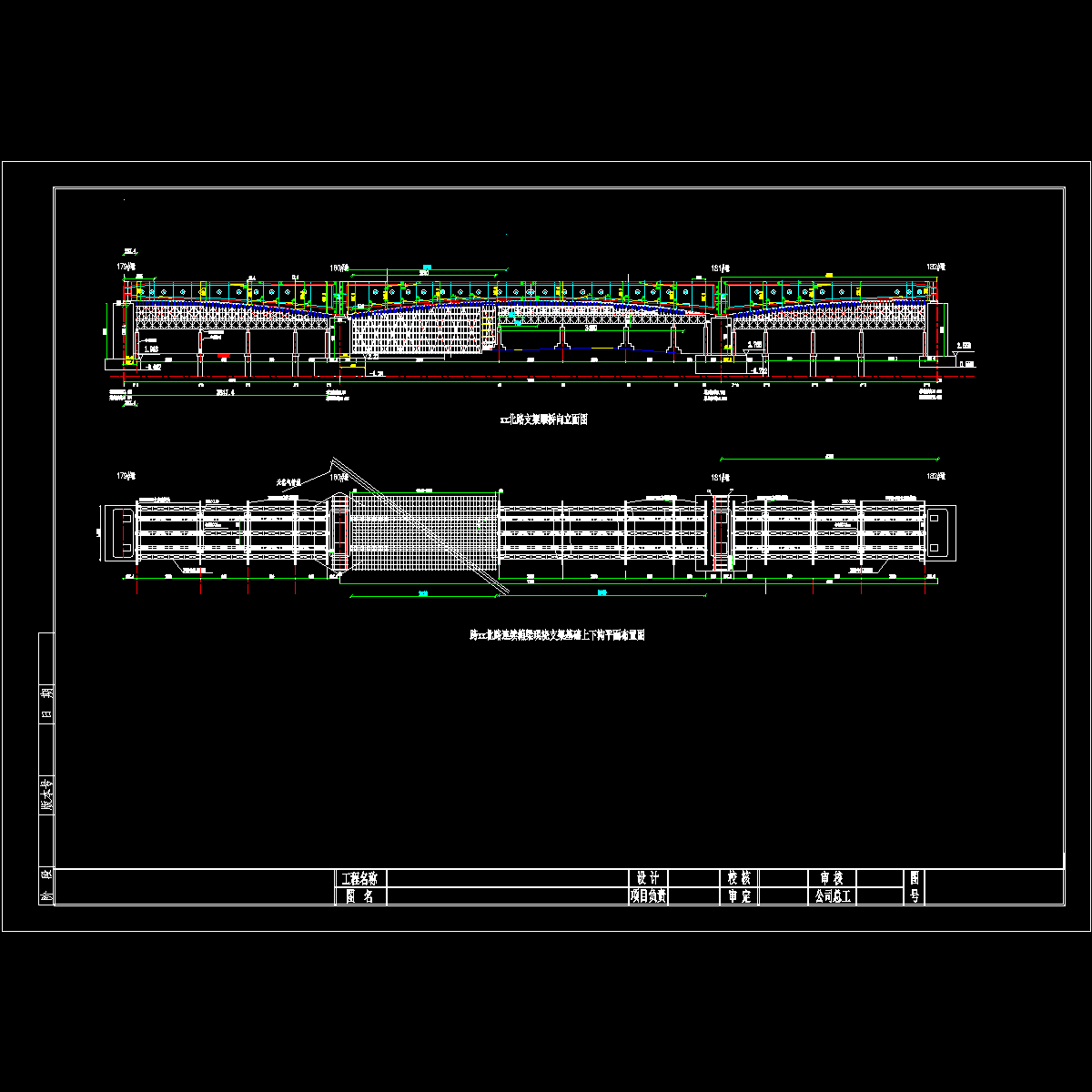

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 40+64+40贝雷2图.dwg
    40+64+40贝雷2图.dwg
  • 40+64+40贝雷图.dwg
    40+64+40贝雷图.dwg
  • 40+64+40贝雷图纸.dwg
    40+64+40贝雷图纸.dwg
  • 40+72+40贝雷支架图.dwg
    40+72+40贝雷支架图.dwg
  • 4o+64+40贝雷支架图.dwg
    4o+64+40贝雷支架图.dwg
以上是部分截图,请下载附件后查看完整高清内容
