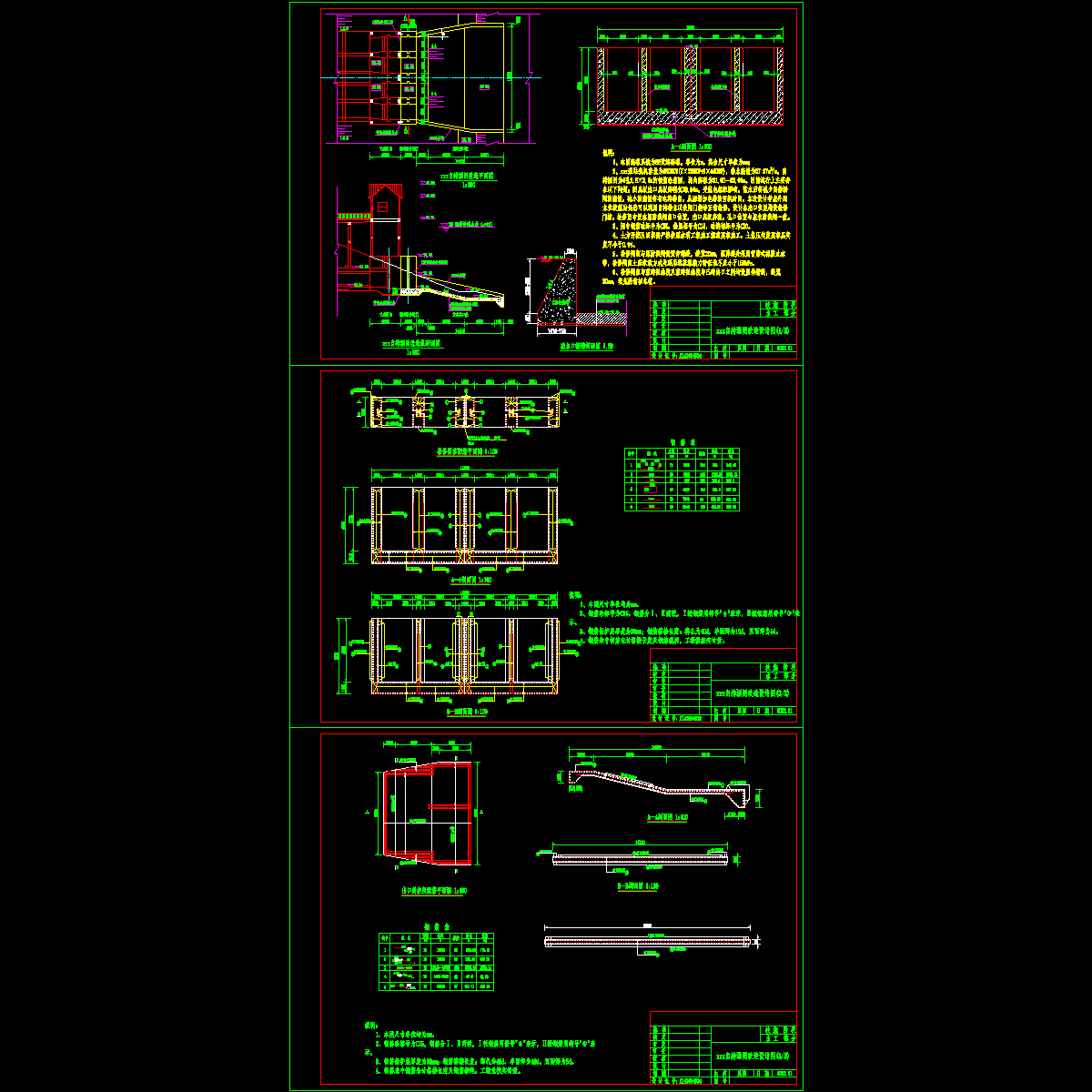

4×2.5×2.5m自排涵闸改造CAD施工图纸.dwg

泵站装机容量为5800KW(7×250KW 9×450KW)，排水流量为57.27m3//s。自排涵闸为4孔2.5×2.5m的钢筋砼箱涵。 　　目前运行上主要存在以下问题：闸底板出口底板高程仅28.04m，受航电枢纽影响，蓄水后将减少自排涵闸的流量，减小的流量将有电排排出，从而增加电排的开机时间。 　　该资料考虑外河水位较低时仍然可以利用自排排水以使闸门能够正常检修，设计在出口位置增设检修门槽。检修闸布置在原防洪闸出口位置，出口底板高程，孔口位置与原来防洪闸一致。 　　3张，编制于近代年。
