30层剪力墙结构住宅楼结构施工大样图2016
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑地上层数：3、30层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架,剪力墙
-
基础形式 ：桩基础
-
结构安全等级：一级
-
地基基础设计等级：甲级
-
抗震设防烈度：7度抗震
-
风压：0.70kN/平方米
-
参考图纸：38张
-
设计年代：近代
该附件是
30层剪力墙结构住宅楼
结构施工图
，出图时间是6月。
建筑概述：该资料主体为高层住宅楼，另有3层商业裙房。主体结构高度为90.10米。结构抗震等级为二级。
附件内含：结构设计总说明、桩基础平面布置图、墙柱定位图、墙柱配筋大样图、各层X向梁配筋图、各层Y向梁配筋图、各层板配筋图、屋面构造配筋大样图、凸窗墙身大样、阳台墙身大样、裙房墙身大样、楼梯表、楼梯剖面图、主入口门楼大样...... ，cad格式，共计图纸38张。

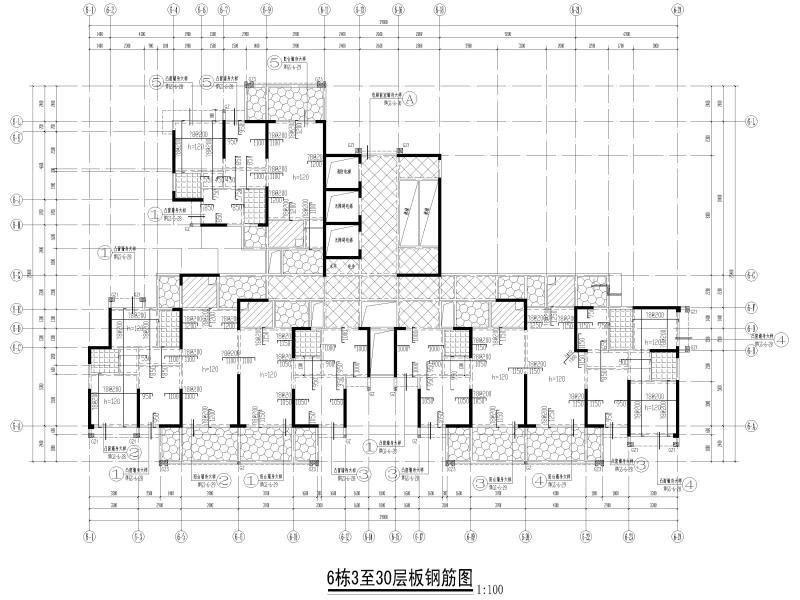

板钢筋图

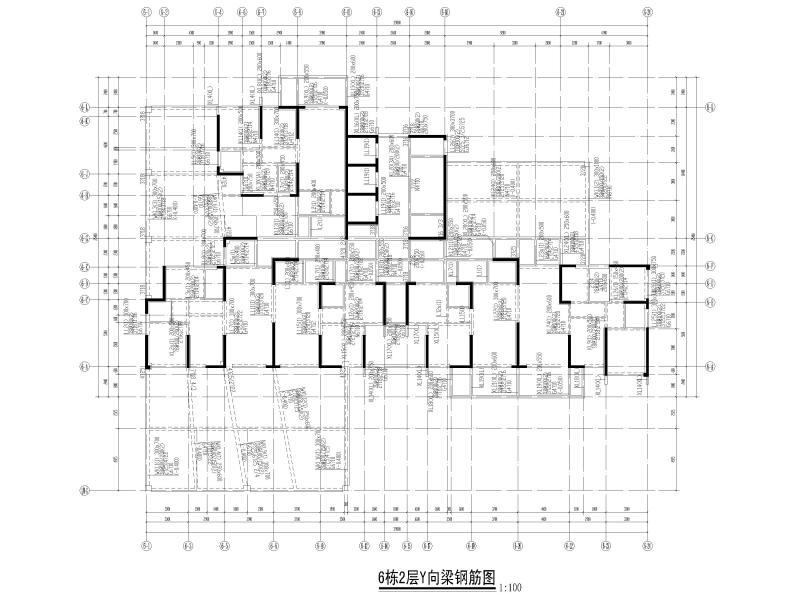

梁钢筋图

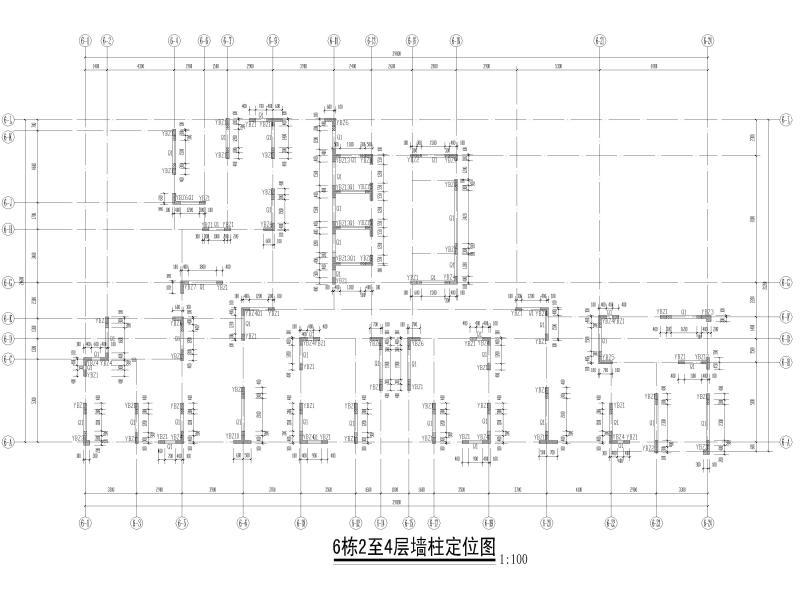

墙柱定位图
商业裙房屋面层梁配筋图

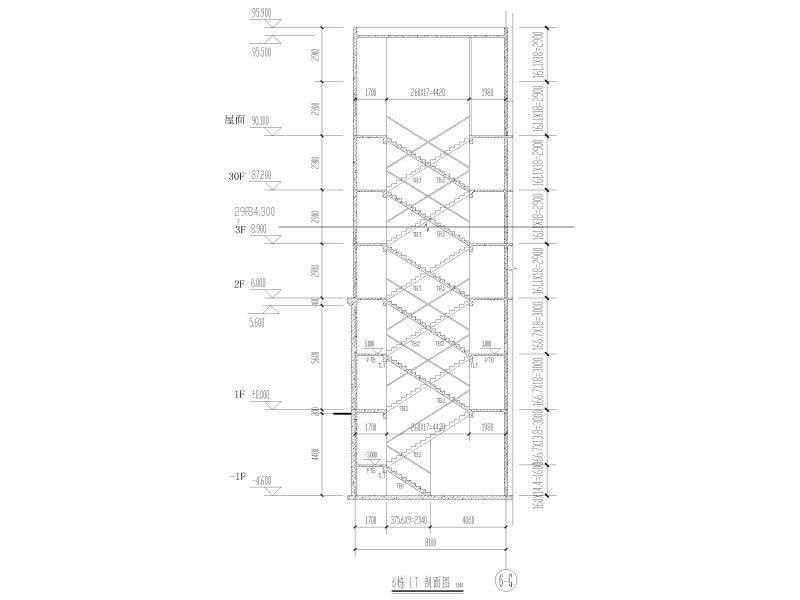

楼梯结构剖面图
商业裙房墙身大样
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
剪力墙结构住宅楼 - 1 -
剪力墙结构住宅楼 - 2 -
剪力墙结构住宅楼 - 3 -
剪力墙结构住宅楼 - 4 -
剪力墙结构住宅楼 - 5 -
剪力墙结构住宅楼 - 6
以上是部分截图，请下载附件后查看完整高清内容
