五星级酒店游泳池水处理设计施工图纸

点击 五星级酒店_办公楼给排水消防喷淋设计图 下载完整图纸

项目概要：

室内泳池面积为：18.5*8.25=152.625m2,水深均深1.5m计算，泳池总水容积为228.94m3。泳池水量228.94m3,设计水量250m3,循环周期2.5h,循环流量100m3/h.

设计范围：

1.该项目设计内容包括游泳池给排水管系，水处理系统设备布置的设计。

2.包括游泳池区域的除湿、更衣室的送回风、恒温系统的设计及布置。

部分图纸展示：

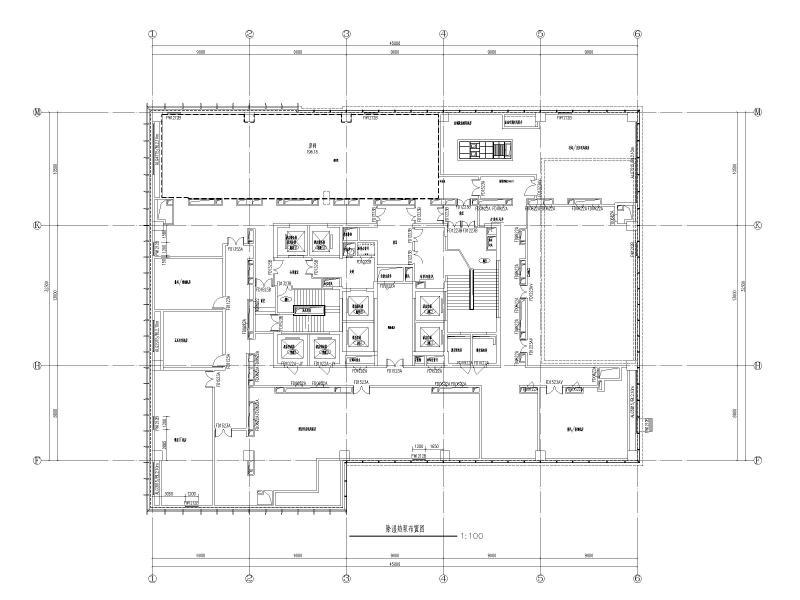

除湿热泵布置图

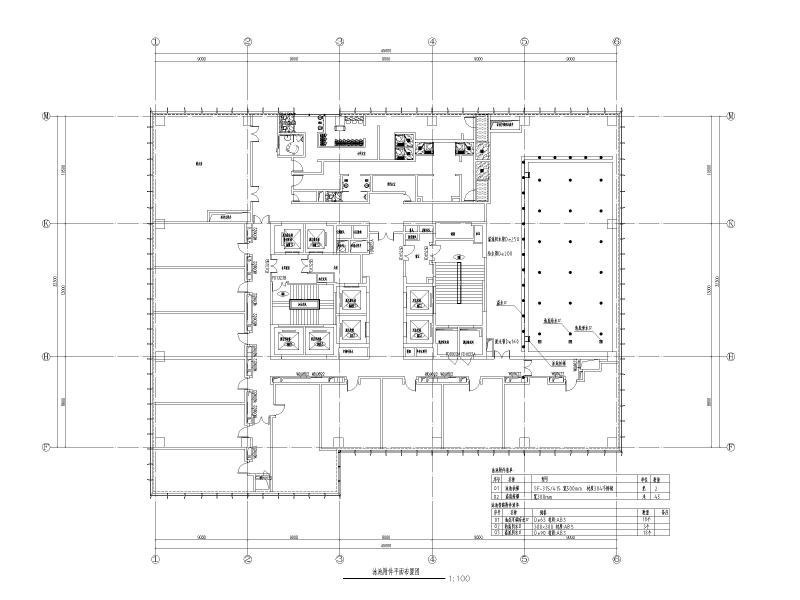

泳池附件平面布置图

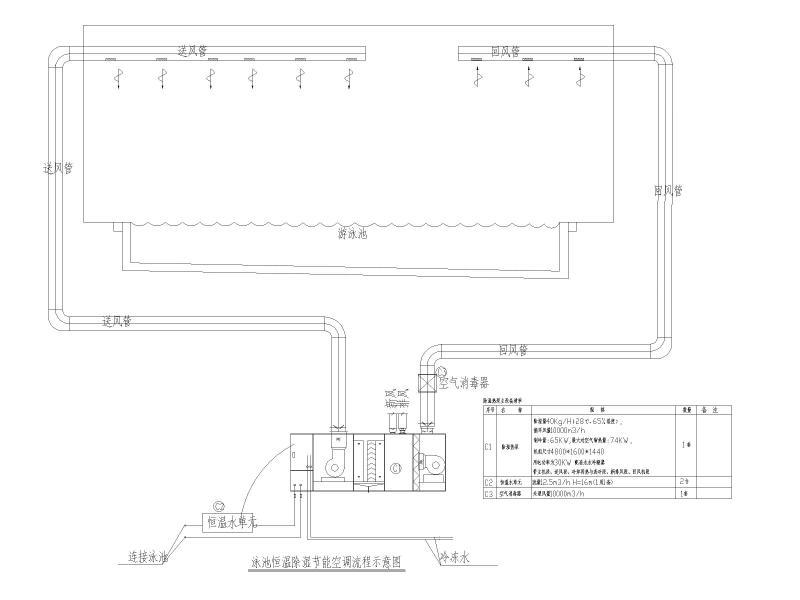

泳池恒温除湿节能空调系统工艺流程图

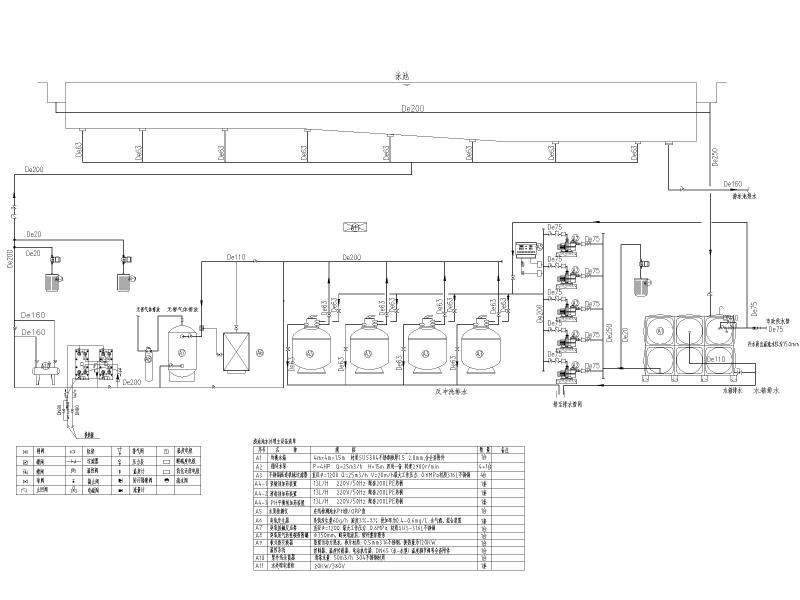

游泳池水处理系统工艺流程图

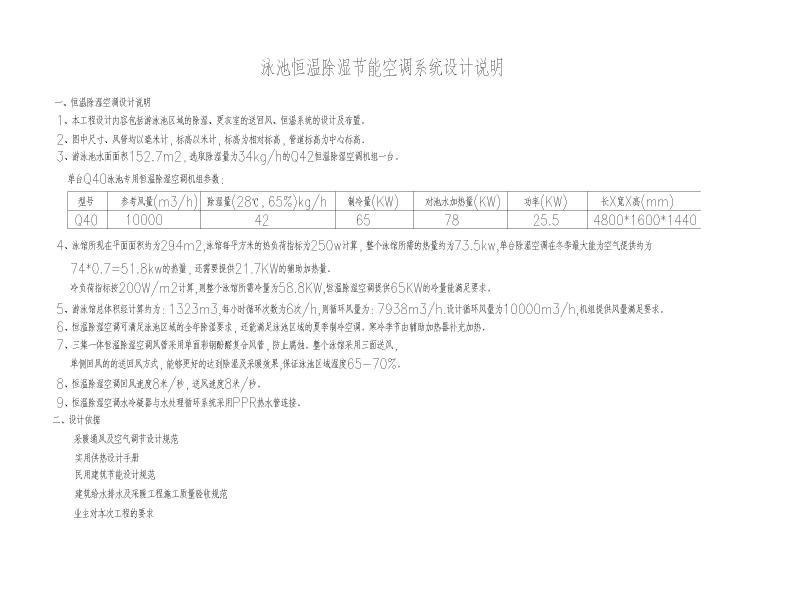

泳池恒温除湿节能空调系统设计说明

游泳池水处理系统设计说明
