挡潮闸钢筋混凝土闸CAD施工图纸.dwg

本套图纸为某挡潮闸钢筋混凝土闸门图,含有完整配筋及钢筋表。
  说明:
   1、图中高程为黄海高程,单位以m计,其余尺寸单位以mm计。
   2、水闸基础持力层为粗砂层,承载力不小于150kpa,持力层厚度不小于2.5m,基础开挖后应夯实,夯实土层厚度为30cm,夯实后相对密度不小于0.7.
   3、闸室段采用M7.5浆砌条石砌筑,条石面需一凿,消力池底板采用M7.5浆砌条石砌筑,条石面需修边打荒,其余砌体采用M7.5
   浆砌块石砌筑,所有砌体均采用1:2水泥砂浆勾平缝,铺盖、消力池、海幔边墙需设置 50排水孔,排距1.0m,孔距3.0m,底
   排距底板0.5m,排水孔末端采用尼龙绳包扎0.4×0.4m2/土工布,抛石单块重量为25-40kg,最小边厚度不小于0.5cm。
   4、边墙墙背回填土采用粗砂,应分层夯实,每层厚度不大于50cm,夯实后的相对密度不小于0.7.
   5、铺盖、闸室、消力池、海幔之间底板、边墙均应设置沉降缝,缝宽3cm,内填沥青麻丝,缝深3cm。
   6、消力池应设置 75无砂砼排水孔,排距1.5cm,孔距3.0cm。
   7、闸槽采用机器水磨条石埋设,埋设时应做好锚固,详见dj-sz-006.
   8、启闭机采用LQ-5型5t手摇螺杆启闭机,螺杆长4000mm,丝扣长3500mm,启闭梁预留孔可根据实际机型略作调整。
   9、闸门设侧向和底止水,侧向止水采用p29型止水橡皮,底止水采用切角151型止水橡皮,安装详见dj-sz008。
   10、工程需破堤,破堤处施工时应按照原断面恢复。
   11、未述者均按现行有关规范、规程执行。
  共10张图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

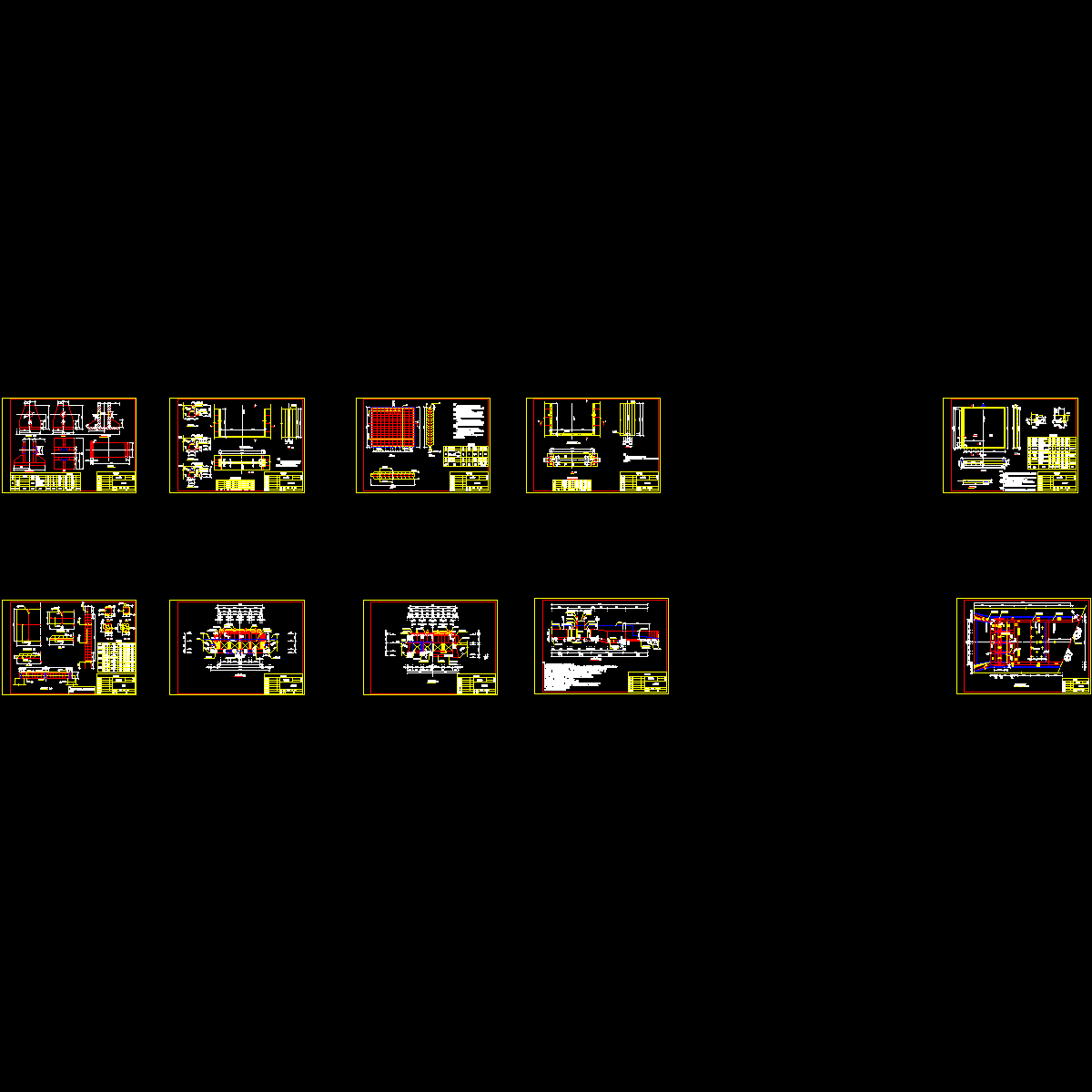

  • 挡潮闸钢筋混凝土闸CAD施工图纸.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
