25层办公楼消防报警及照明电气毕业设计方案（图纸

该附件为办公楼消防报警及照明系统电气 毕业设计 （含图纸）

一、项目概要

某商业集团办公楼是以办公为主，兼有餐饮、会议、机房、地下车库为一体的综合性建筑，该建筑地下2层，地上25层。-2F主要为办公室，层高3.3m；-1F主要为地下停车场、水泵房、制冷机房、高低压配电室，层高3.3m；1F主要为大餐厅、门厅、商务用房、食品加工区、消防控制室等，层高4.5m；2F主要为小餐厅、宴会厅、主副食加工区、门厅上空等，层高3.3m；3F～4F主要为办公室，层高3.3m； 5F主要为办公室、大会议室，层高为3.3m；6F主要为办公室、大会议室上空，层高3.3m；7～23F为办公室，层高为3.3m；24F主要为设备用房、水箱间，层高为3.3m。总高度为82m，总建筑面积3万。整个建筑除地下室外全部吊顶，吊顶离楼板距离为0.5m。

某商业集团办公楼设有中央空调、防排烟、水喷淋、消火栓等相关系统。中央空调系统机房设在地下一层，每层设有新风机，并配有电动控制的防火阀；防排烟系统设在疏散楼梯、电梯前室、走廊、大厅，其包括送风及排烟两部分，火灾状态下送风机为楼梯间提供正压送风，排烟口打开排烟机启动；水喷淋系统泵房设在地下一层，各层设有喷头及管网，每层设一水流指示器；消火栓系统与喷淋系统泵房共用，各层设有消火栓。

二、设计范围

火灾自动报警及联动系统

照明系统

防雷接地系统设计

电视监控系统设计

电缆电视系统设计

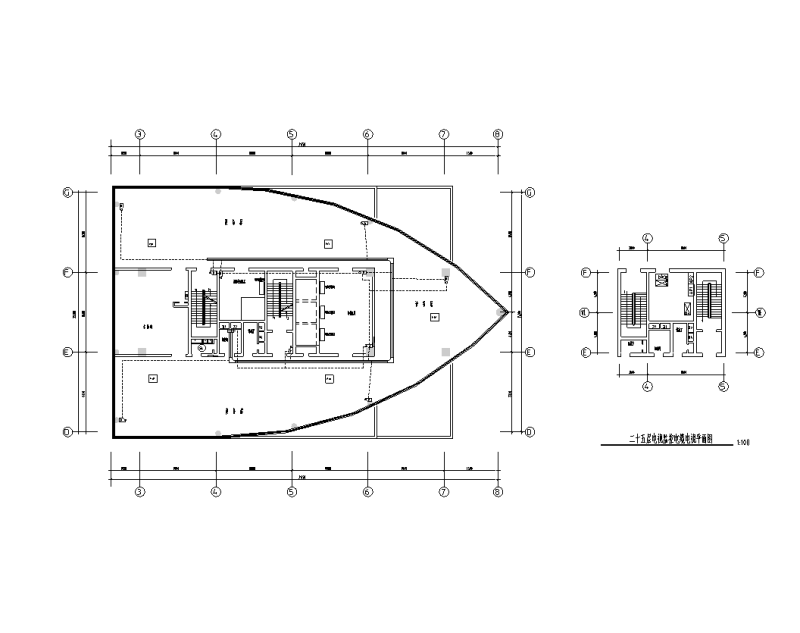

二十四层电视监控电缆电视平面图

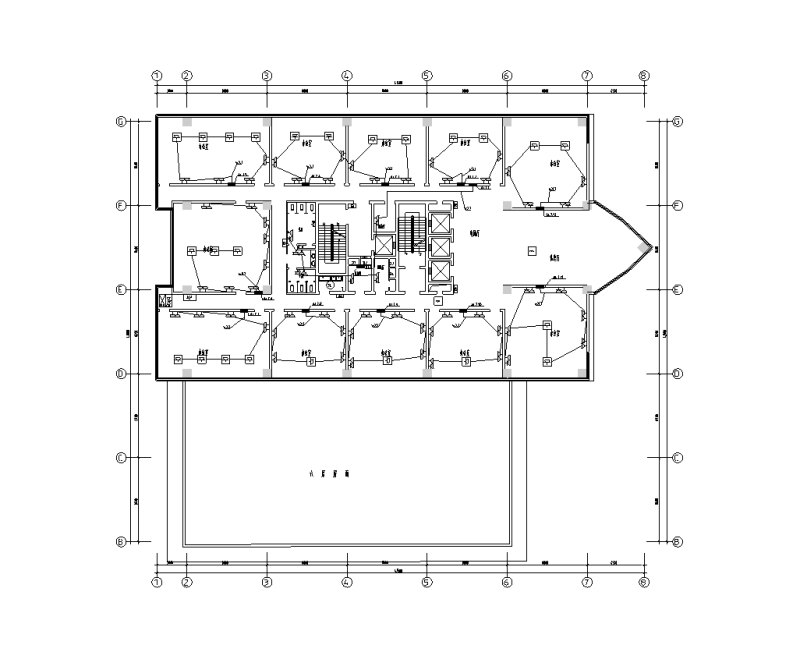

六层疏散照明平面图

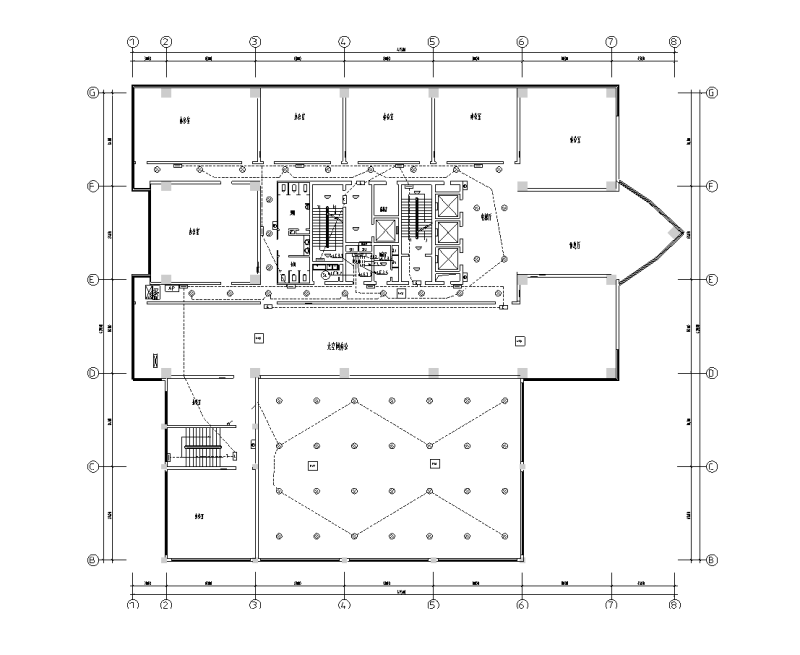

七层插座平面图

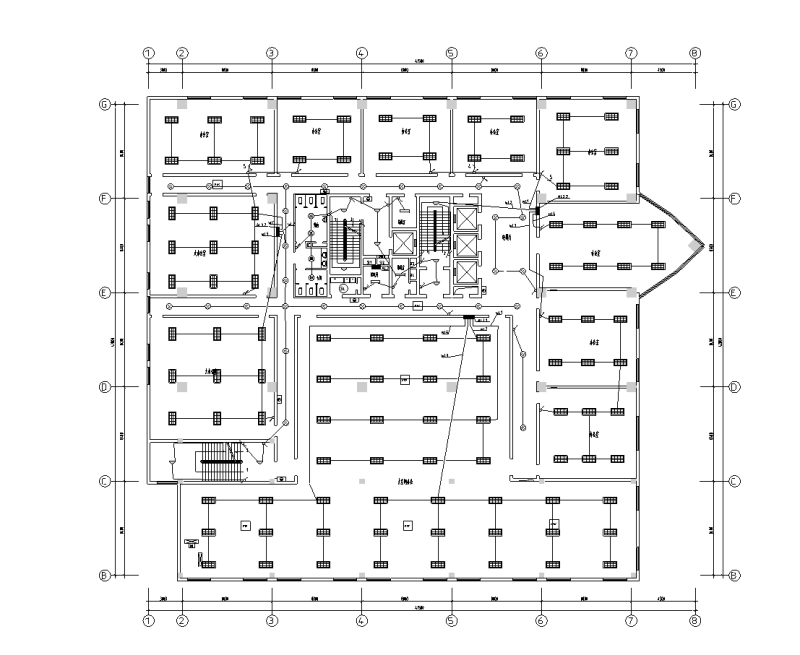

三.四层照明平面图

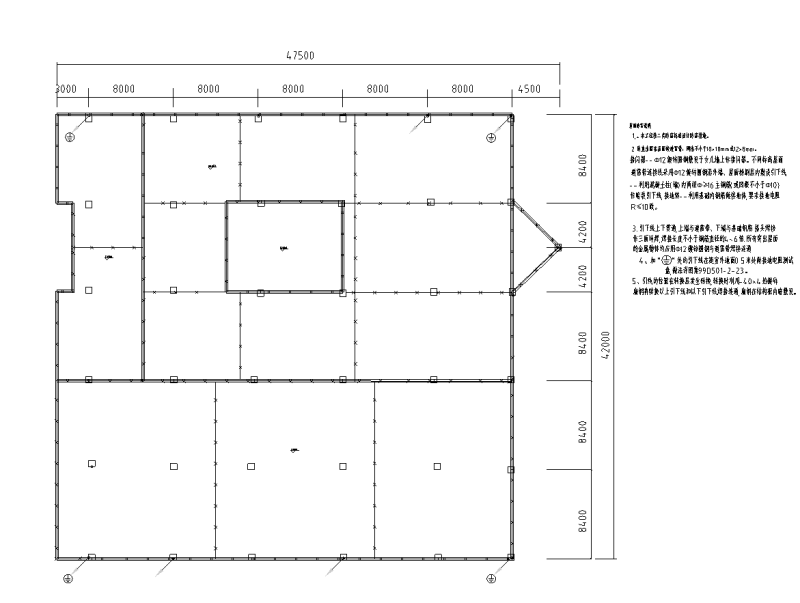

屋顶防雷平面图

闭路电视监控系统图

消防系统图
