钢结构车间节点详图纸2019

该附件是 钢结构车间 节点详图 (CAD) ,共图纸2张,出图时间是。
车间结构类型有3种:轻型门式刚架结构、钢框架结构、钢排架结构。
内容包含:桁架上弦与钢柱连接节点、桁架下弦与钢柱连接节点、门式支撑弦杆与钢柱连接节点、支撑斜杆与弦杆连接节点、支撑斜杆与钢柱连接节点、腹杆-弦杆连接节点、弦杆拼接节点、腹杆拼接节点、标准拉条安装节点、拉条与檩条连接详图、拉条及撑杆示意图、墙面拉条安装节点、檩托板详图、屋面刚性系杆及水平支撑与钢梁连接示意图、标准斜拉杆张紧装置详图、连续檩条搭接节点、隅撑节点连接形式、简支檩条安装节点、标准墙梁与女儿墙柱连接、门窗洞口处拉条安装节点、屋墙面开孔示意图、屋面开孔檩条连接标准节点、雨棚梁及立档连接详图、屋面悬吊节点示意图、内天沟示意图......
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。

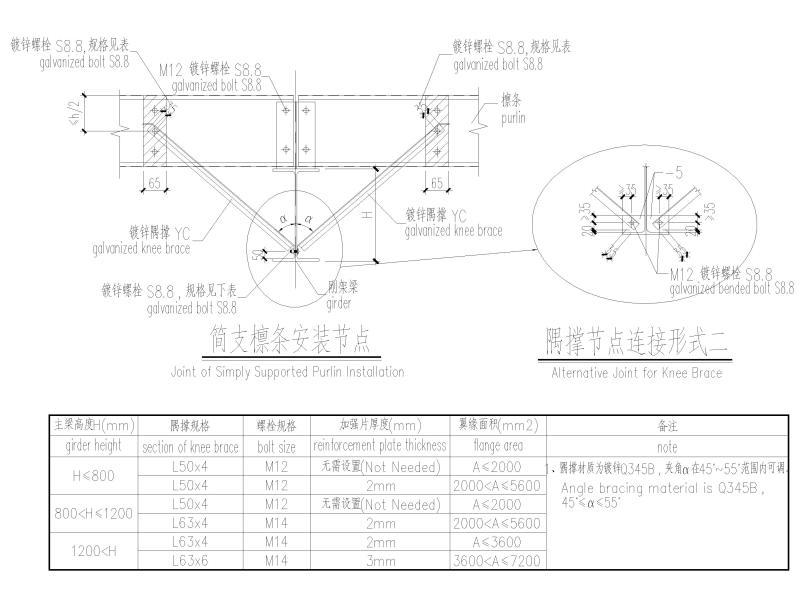

简支檩条安装节点

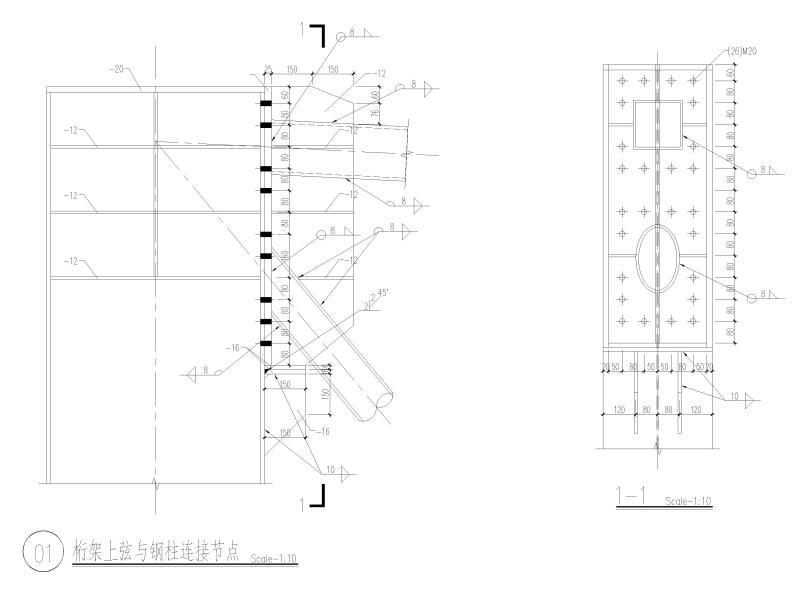

桁架上弦与钢柱连接节点

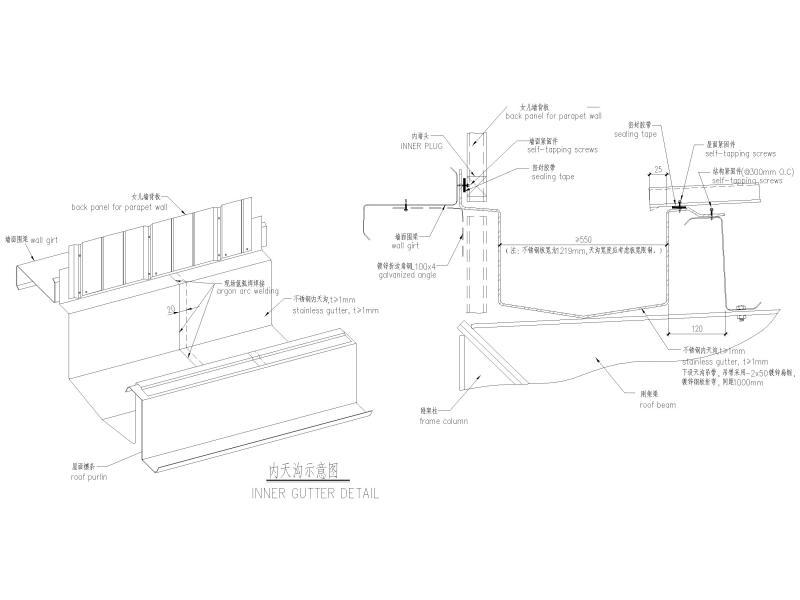

内天沟示意图

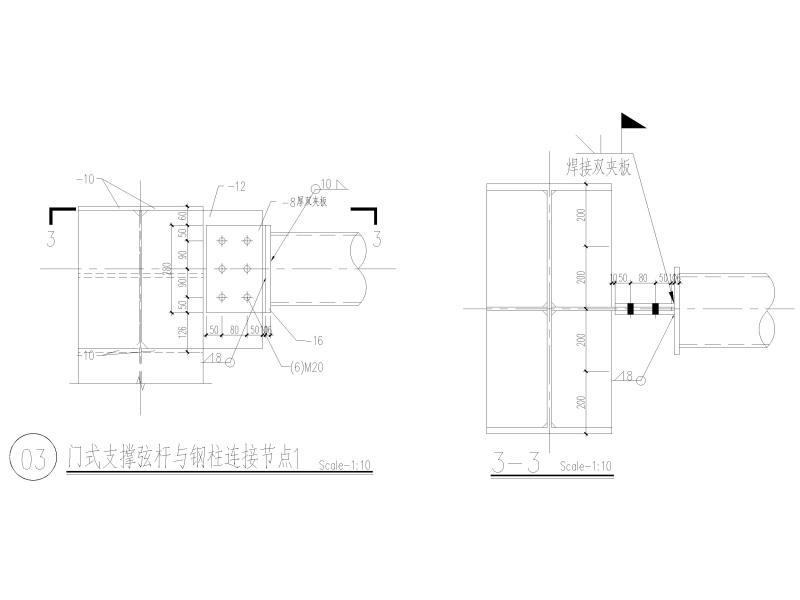

门式支撑弦杆与钢柱连接节点1

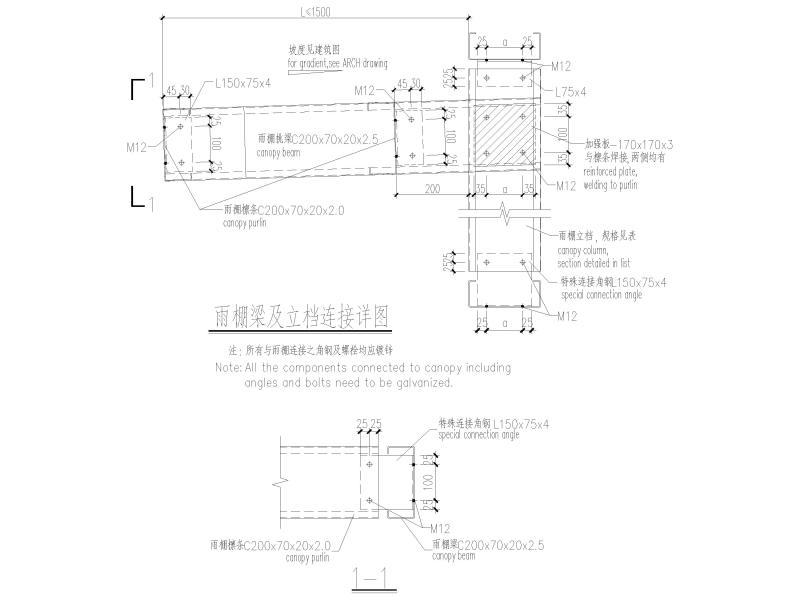

雨棚梁及立档连接详图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 钢结构图纸节点 - 1
    钢结构图纸节点 - 1
  • 钢结构图纸节点 - 2
    钢结构图纸节点 - 2
  • 钢结构图纸节点 - 3
    钢结构图纸节点 - 3
  • 钢结构图纸节点 - 4
    钢结构图纸节点 - 4
  • 钢结构图纸节点 - 5
    钢结构图纸节点 - 5
以上是部分截图,请下载附件后查看完整高清内容
