中桥设计图纸.dwg

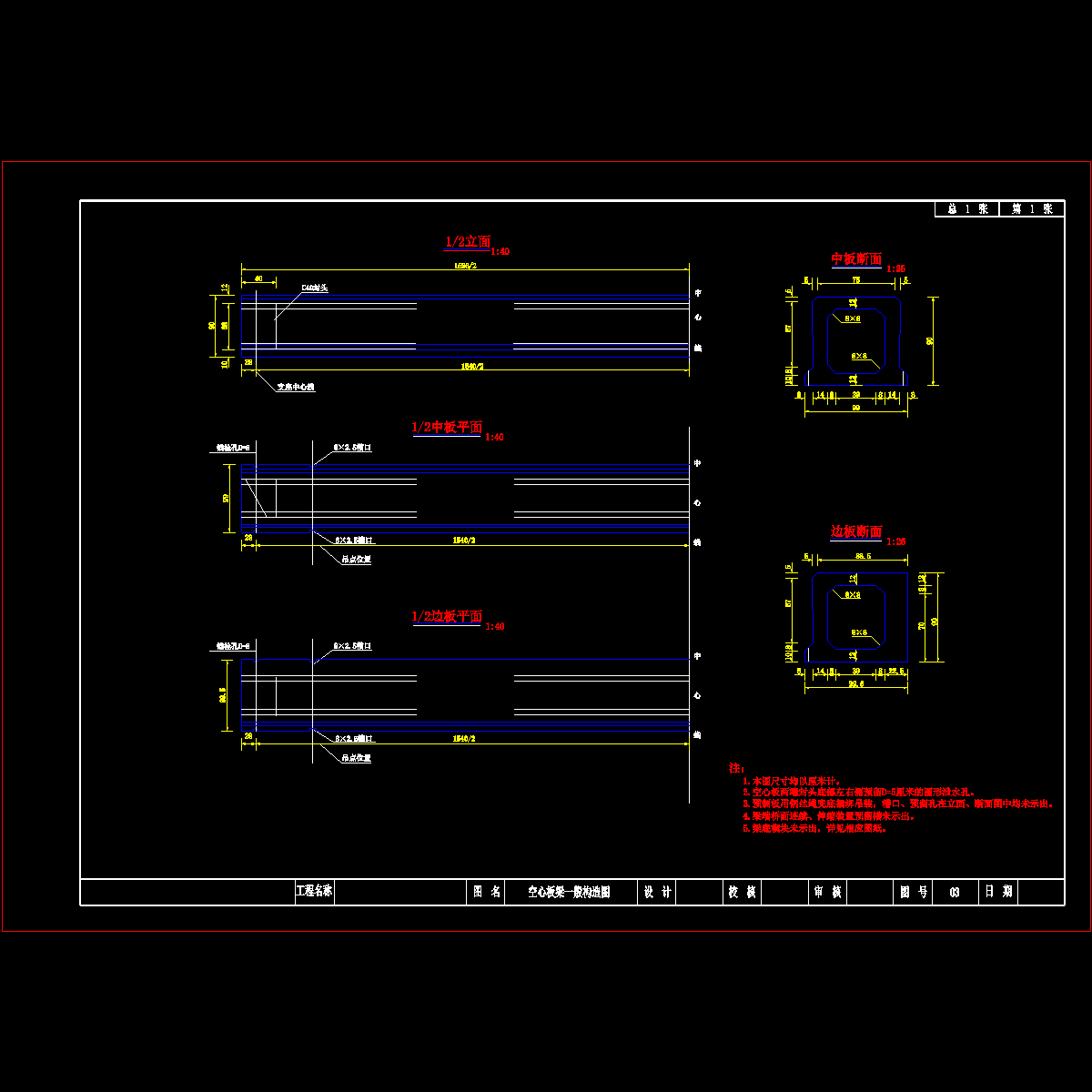

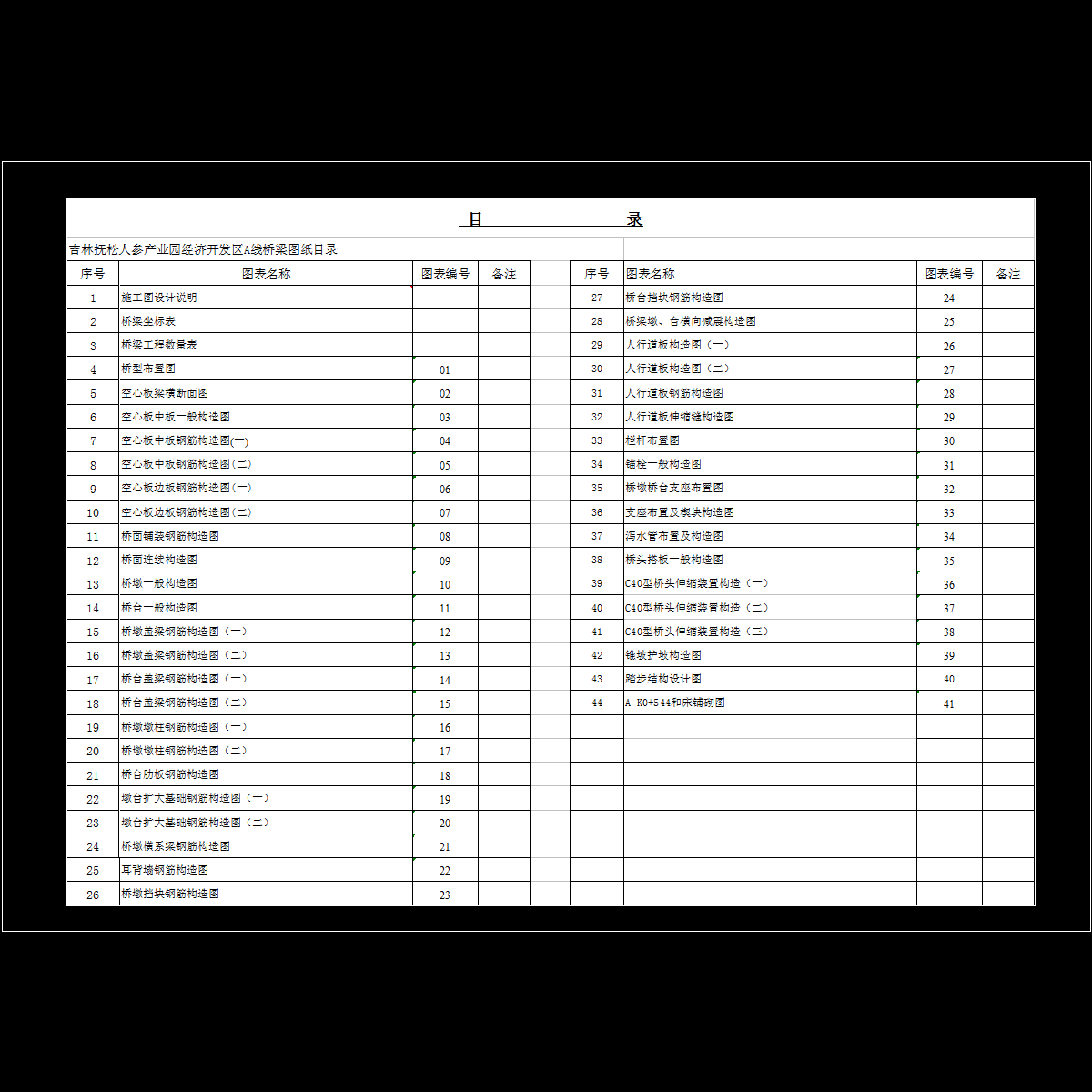

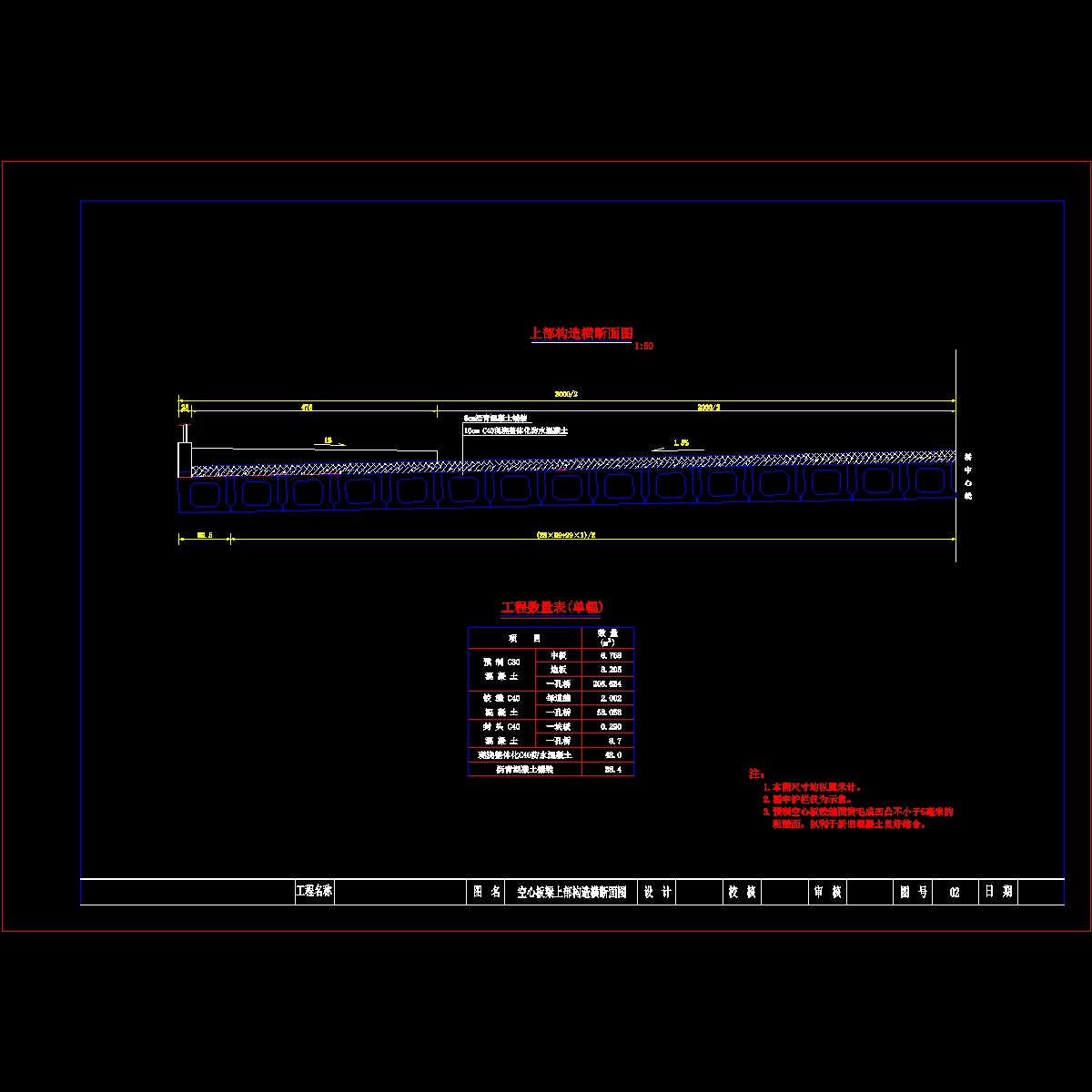

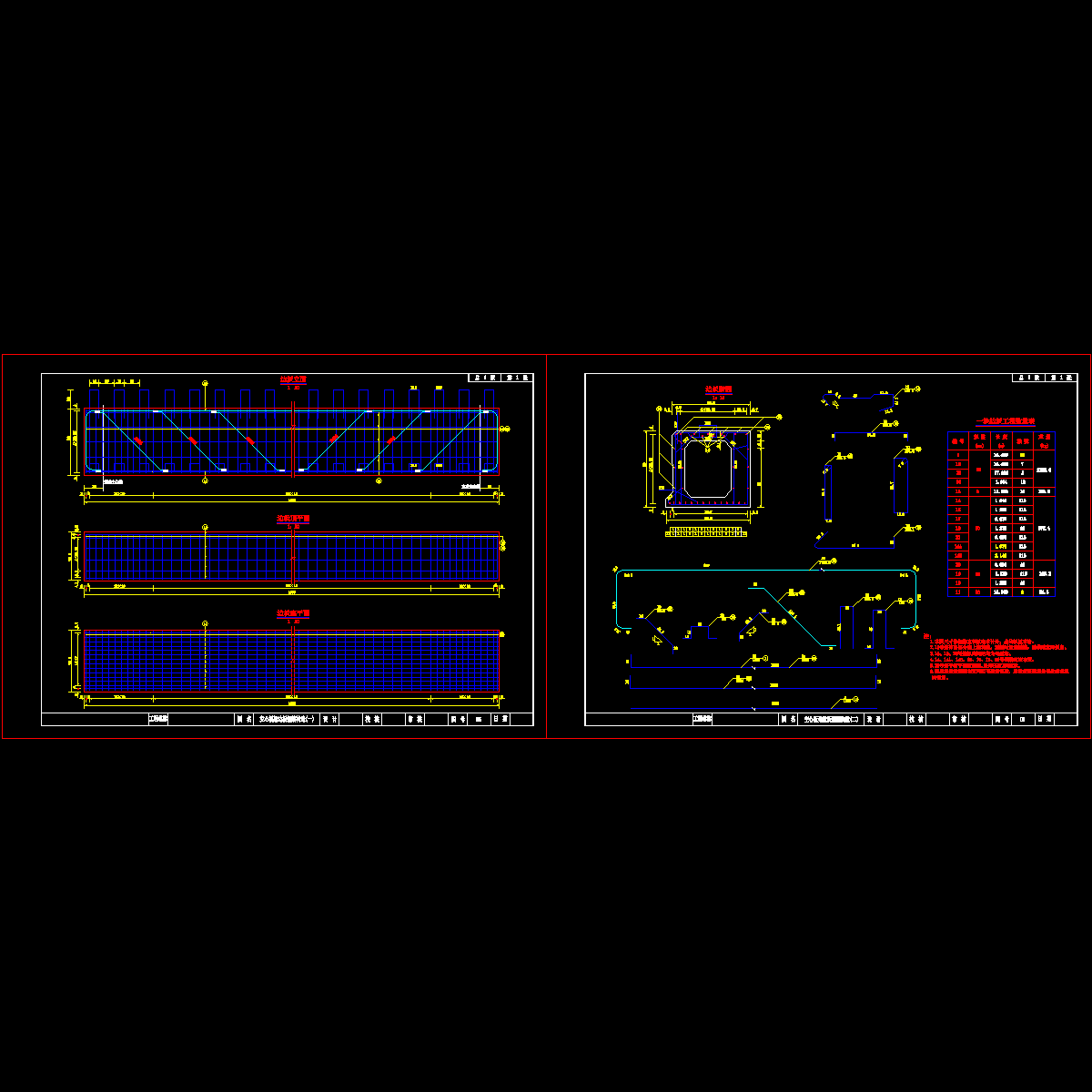

一、概况 　　桥长85.96米，全宽30米 　　二、设计原则及技术标准 　　（一） 技术标准 　　1、设计荷载：汽车-城A，人群-5KPa/m2。 　　2、地震基本烈度：6度。 　　3、桥面横坡：双向坡，坡度1.5%。 　　4、桥梁宽度：桥宽30米，桥梁横向布置为：0.25米（人行道栏杆） 4.50米（人行道） 20米（车行道） 4.50米（人行道） 0.25米（人行道栏杆）。 　　5、桥面铺装 　　沥青砼：8厘米厚沥青砼(AC-13)。 　　水泥砼：板梁部分：10厘米厚C40防水砼(抗渗W4)。 　　（二） 采用规范 　　1、城市桥梁设计荷载标准（CJJ77-98）。 　　2、城市桥梁设计准则（CJJ11-93） 　　3、公路工程技术标准（JTGB01-2003）。 　　4、公路工程抗震设计规范（JTJ044-89）。 　　5、公路桥涵施工技术规范（JTJ041-2000）。 　　6、公路沥青路面设计规范（JTG F40-2004）。 　　7、高速公路交通安全设施设计及施工技术规（JTG081-2006）。 　　8、公路桥涵设计通用规范（JTG D60-2004） 　　9、公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004） 　　包括如下图纸 　　1 施工图设计说明 　　2 桥梁坐标表 　　3 桥梁工程数量表 　　4 桥型布置图 　　5 空心板梁横断面图 　　6 空心板中板一般构造图 　　7 空心板中板钢筋构造图(一) 　　8 空心板中板钢筋构造图(二) 　　9 空心板边板钢筋构造图(一) 　　10 空心板边板钢筋构造图(二) 　　11 桥面铺装钢筋构造图 　　12 桥面连续构造图 　　13 桥墩一般构造图 　　14 桥台一般构造图 　　15 桥墩盖梁钢筋构造图（一） 　　16 桥墩盖梁钢筋构造图（二） 　　17 桥台盖梁钢筋构造图（一） 　　18 桥台盖梁钢筋构造图（二） 　　19 桥墩墩柱钢筋构造图（一） 　　20 桥墩墩柱钢筋构造图（二） 　　21 桥台肋板钢筋构造图 　　22 墩台扩大基础钢筋构造图（一） 　　23 墩台扩大基础钢筋构造图（二） 　　24 桥墩横系梁钢筋构造图 　　25 耳背墙钢筋构造图 　　26 桥墩挡块钢筋构造图 　　27 桥台挡块钢筋构造图 　　28 桥梁墩、台横向减震构造图 　　29 人行道板构造图（一） 　　30 人行道板构造图（二） 　　31 人行道板钢筋构造图 　　32 人行道板伸缩缝构造图 　　33 栏杆布置图 　　34 锚栓一般构造图 　　35 桥墩桥台支座布置图 　　36 支座布置及楔块构造图 　　37 泻水管布置及构造图 　　38 桥头搭板一般构造图 　　39 C40型桥头伸缩装置构造（一） 　　40 C40型桥头伸缩装置构造（二） 　　41 C40型桥头伸缩装置构造（三） 　　42 锥坡护坡构造图 　　43 踏步结构设计图 　　44 A K0 544和床铺砌图
