18层装配整体式剪力墙结构住宅方案设计初设大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:2层
  • 图纸设计深度:方案(初设图)
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 参考图纸:27张
该附件是 装配整体式剪力墙结构住宅方案设计图 ,出图时间不详(最早)。
建筑概述:该资料为装配式专篇,非全套图纸。装配范围是2~18层,预制的构件类型有:预制叠合楼板、预制楼梯、预制内隔墙。
附件内含:预制混凝土构件设计总说明、预制楼梯布置图、预制楼梯构件详图、楼板及楼梯平面布置图、内隔墙平面布置图、预制叠合板详图、板端支座构造详图、楼梯安装节点、叠合预制板洞口加强示意图、叠合板现浇拼缝连接凹槽构造、桁架筋大样图......,cad格式,共计图纸27张。

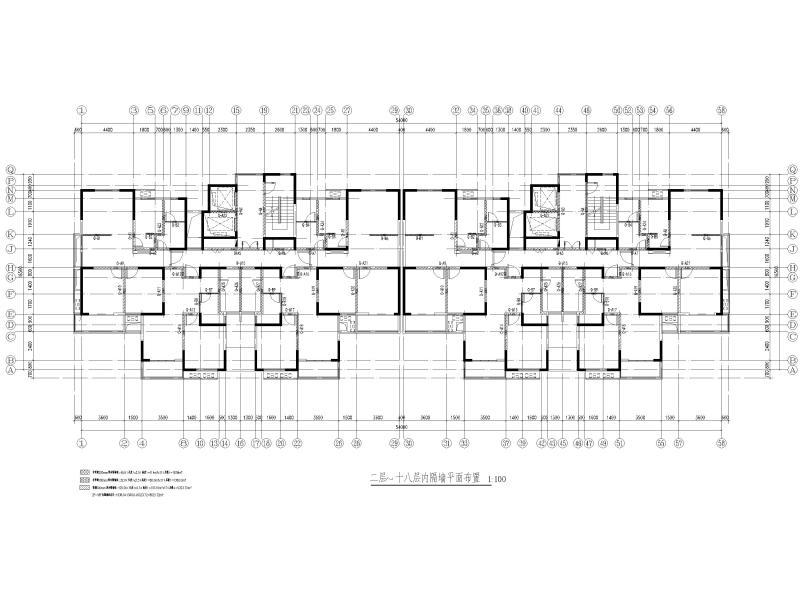

内隔墙平面布置图

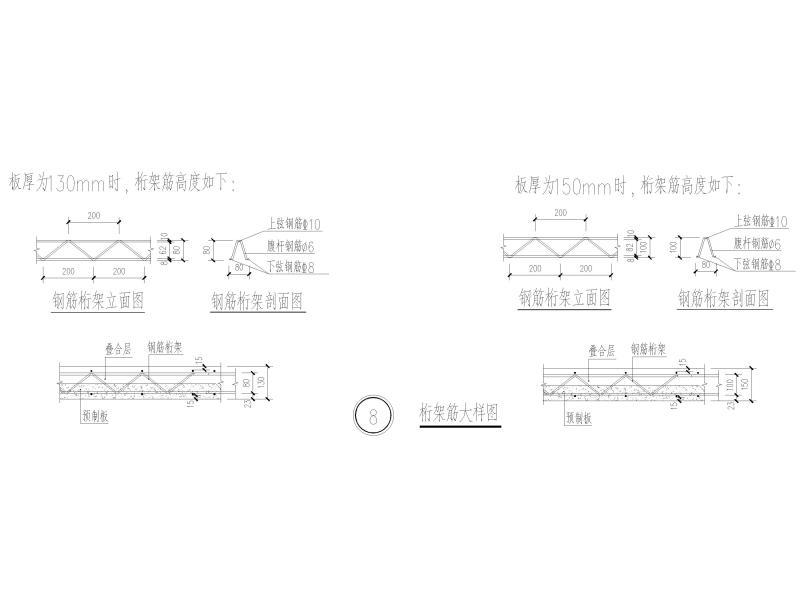

桁架筋大样图

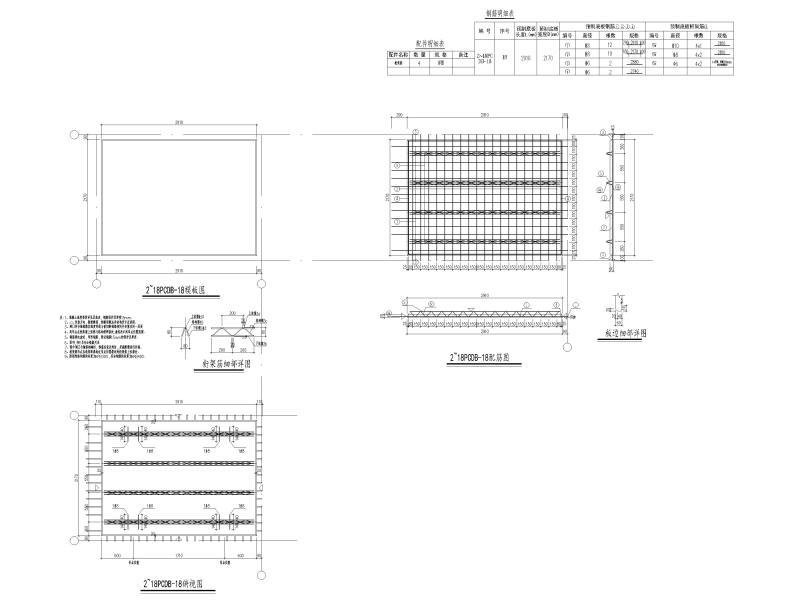

预制叠合板详图

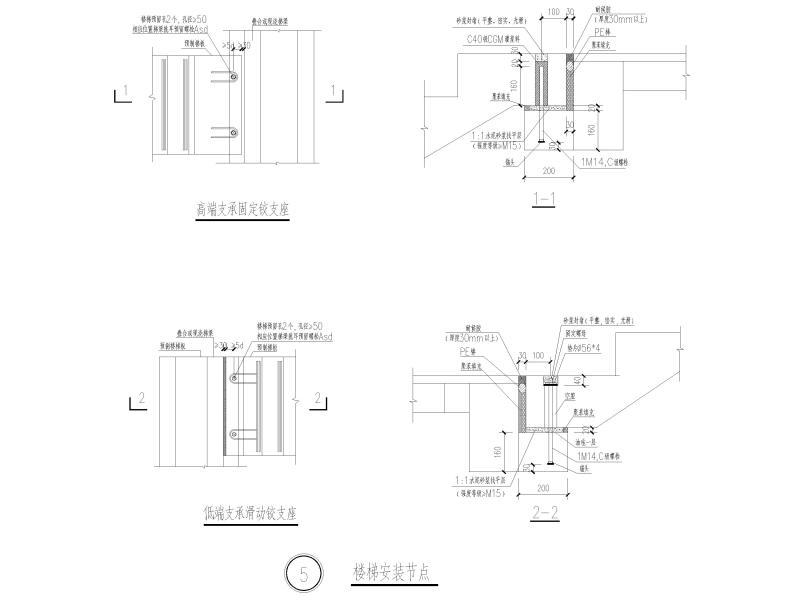

楼梯安装节点

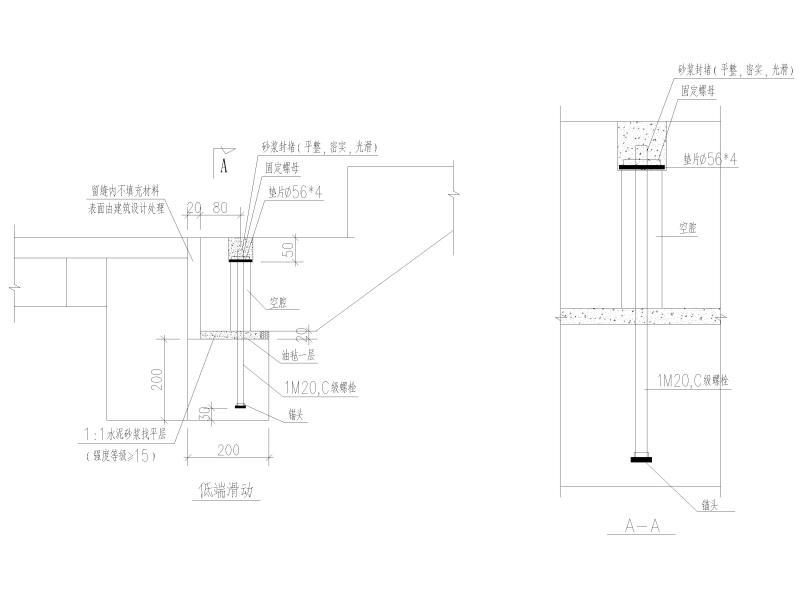

预制楼梯低端滑动支座
预制楼梯布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅设计 - 1
    剪力墙结构住宅设计 - 1
  • 剪力墙结构住宅设计 - 2
    剪力墙结构住宅设计 - 2
  • 剪力墙结构住宅设计 - 3
    剪力墙结构住宅设计 - 3
  • 剪力墙结构住宅设计 - 4
    剪力墙结构住宅设计 - 4
  • 剪力墙结构住宅设计 - 5
    剪力墙结构住宅设计 - 5
  • 剪力墙结构住宅设计 - 6
    剪力墙结构住宅设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
