知名大型广场弱电智能化方案设计大样图.dwg

该附件为万达广场 方案图

一、项目概要

位于高铁广场北、闽江路南、华夏南路东,主要建设集万达院线、量贩KTV、儿童娱乐城、知名餐饮、时尚购物、家电卖场、连锁超市、健身中心等多种功能于一体的现代化商业中心。

二、设计范围

根据土建院相关图纸分析、设计任务书要求以及初步沟通内容,智能化设计范围主要包括大商业(不含超市、五星级酒店、写字楼)及大商业地块红线内室外场所、室内步行街、地下室停车场。

智能化系统由下列分系统组成:1、视频安防监控系统;2、入侵报警系统; 3、出入口控制系统; 4、电子巡更系统;5、停车库管理系统; 6、楼宇设备监控系统;7、电扶梯集中监控及五方对讲系统;8、综合布线系统;9、通讯网络系统;10、无线通讯和移动通信信号放大系统;11、背景音乐

系统;12、有线电视系统; 13、客流统计系统;14、信息发布系统;15、能源管理系统;16、智能照明系统 ;17、POS收费系统;18、WIFI系统;19、机房工程及防雷接地 20、桥架管网工程 21、系统供电 22.慧云集成平台。

智能化系统实施界面划分:客流统计系统、WIFI系统、能源管理系统、由集采厂家进行专项设计及施工;客流统计系统由信息部负责管控,WIFI系统由商务公司负责管控,弱电智能化设计单位负责预留桥架;POS系统由弱电智能化设计单位负责设计,图纸必须由电子商务公司审核通过后方可用于施工;电扶梯集中监控及五方对讲系统设备由电梯厂家自带,弱电智能化设计单位负责电梯机房到慧云机房的线路;移动通信信号放大系统由项目公司协调当地运营商负责设计方案及施工,慧云平台由慧云平台供方负责设计实施。

............

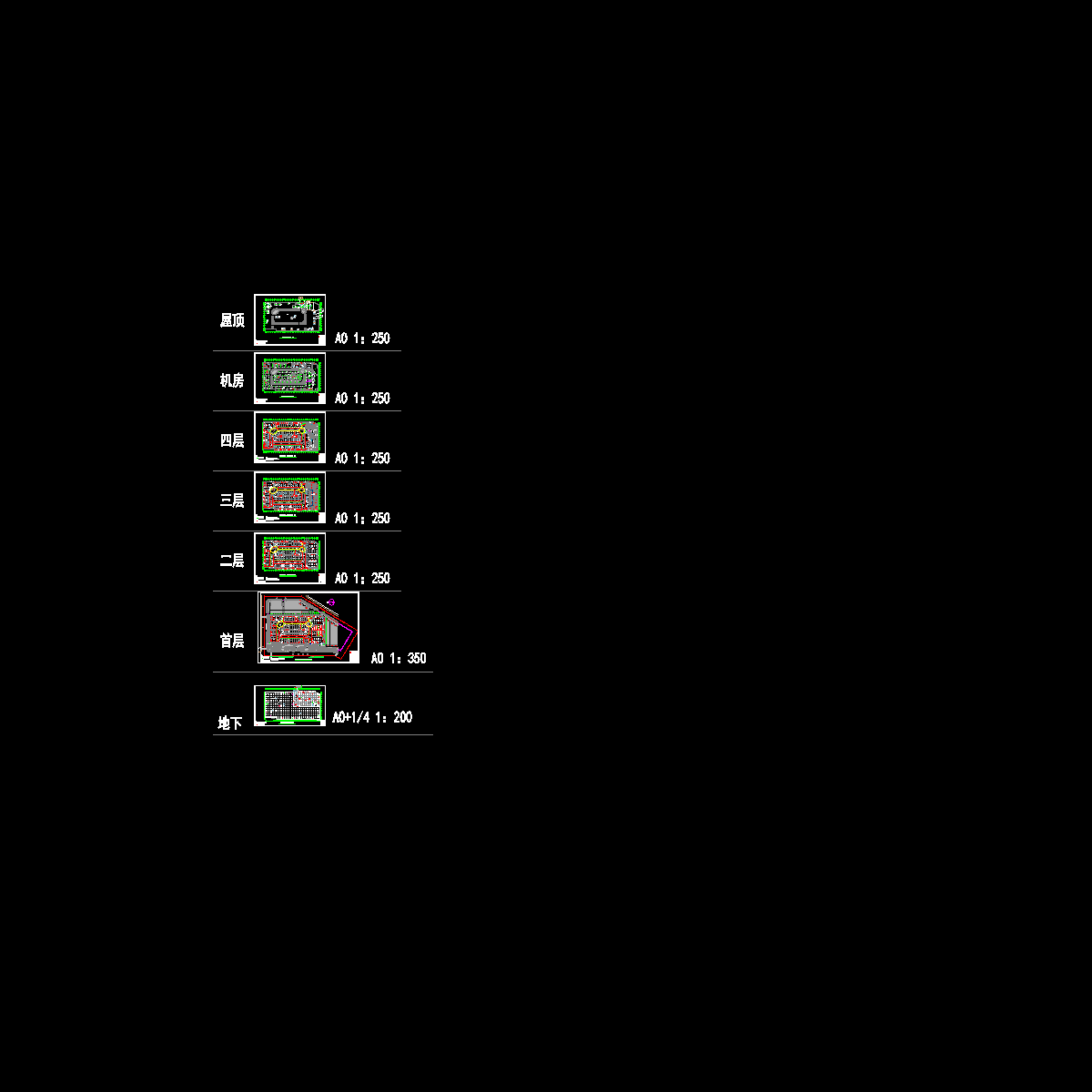

屋顶层

机房弱电平面图

视频监控及安防网系统图

UPS配线系统图

门禁及停车场系统设备安装大样图

首层背景音乐、巡更平面图

排水系统控制原理图(双泵)

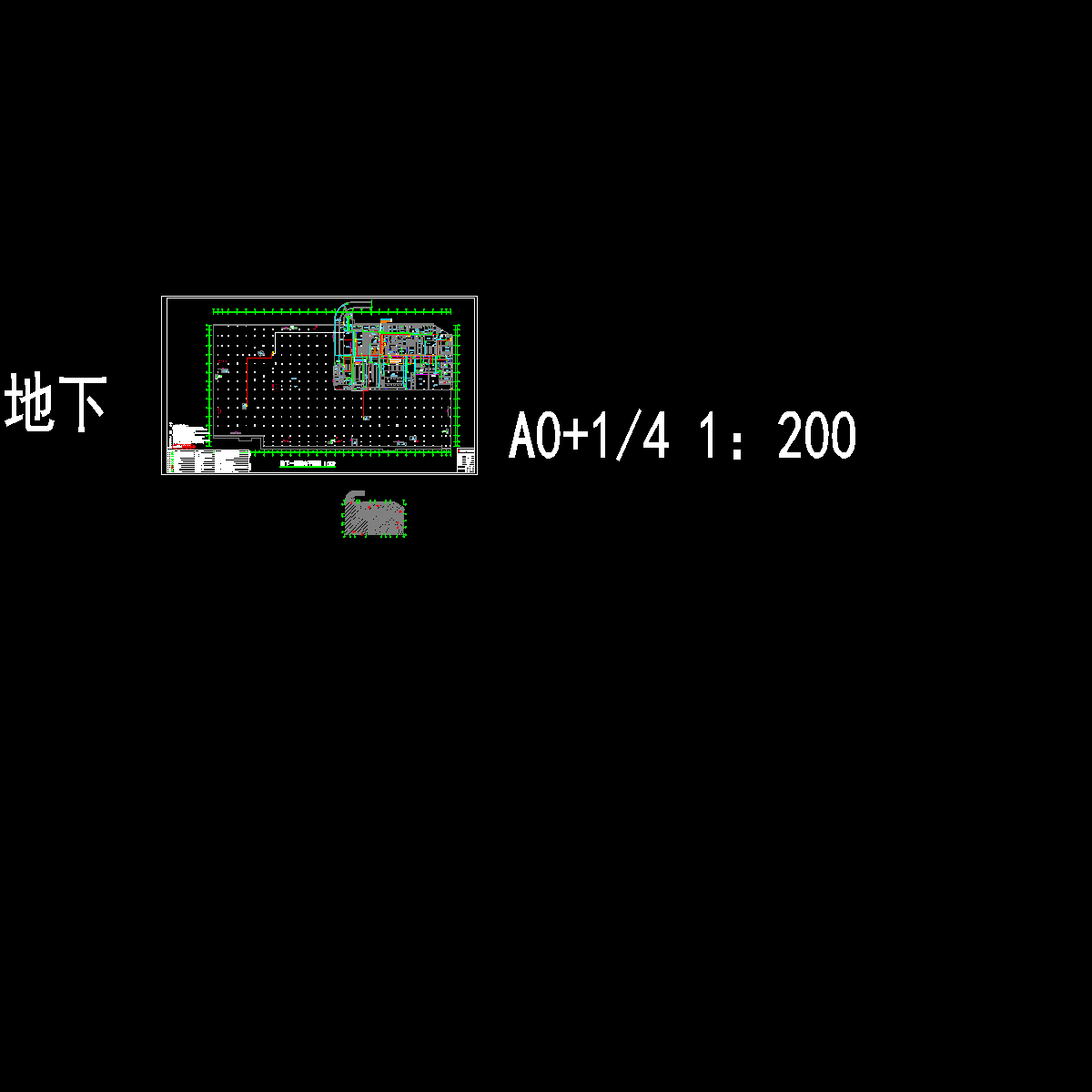

智能化方案
