古建筑群消防施工图纸(2017).

  • 建筑类别:文化
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 负荷等级:二级
  • 项目地址:河南
  • 强电设计:低压配电,电气照明
  • 弱电设计:火灾自动报警系统,通信系统,广播系统
该附件为河南古建筑群消防图纸(2017)
一、项目概要:
关帝庙位于许昌市西郊灞陵桥石梁河畔,地理位置较为偏僻,建筑面积1675平方米,北朝南,整体建筑三进院九殿一阁,呈中轴线对称布局。沿中轴线自南向北依次有山门、掖门、拜殿、汉寿亭候大殿、春秋阁。仪门前甬道两侧有钟楼和鼓楼。拜殿和春秋阁前两侧分别有东西配殿、东西厢房,形成三个完整的院落。近代年,关帝庙被国务院公布为第七批全国重点文物保护单位。
二. 设计内容
该资料包括应急照明系统.火灾自动报警及联动控制系统(火灾自动报警及联动控制,由甲方确定专业公司后根据产品进行深化设计。在同时满足当地消防验收要求及设计要求的情况下,可根据产品对线缆规格和系统适当调整).
三、系统概述
1.该项目采用集中火灾自动报警与消防联动控制系统。原有消防控制室设在关帝庙一楼处,有直通室外的出口。
2.采用智能型总线制火灾自动报警与消防联动控制系统,并设置专用的消防联动控制盘和手动控制盘。
3.系统每一总线回路连接探测设备总数不超过180点,每一总线回路连接联动设备总数不超过90点。并在系统总线

关帝庙应急照明平面图

关帝庙火灾图像
消防泵房改造平面图
消防系统图
消防泵房基础
文件

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 关帝庙泵房_t7.dwg
    关帝庙泵房_t7.dwg

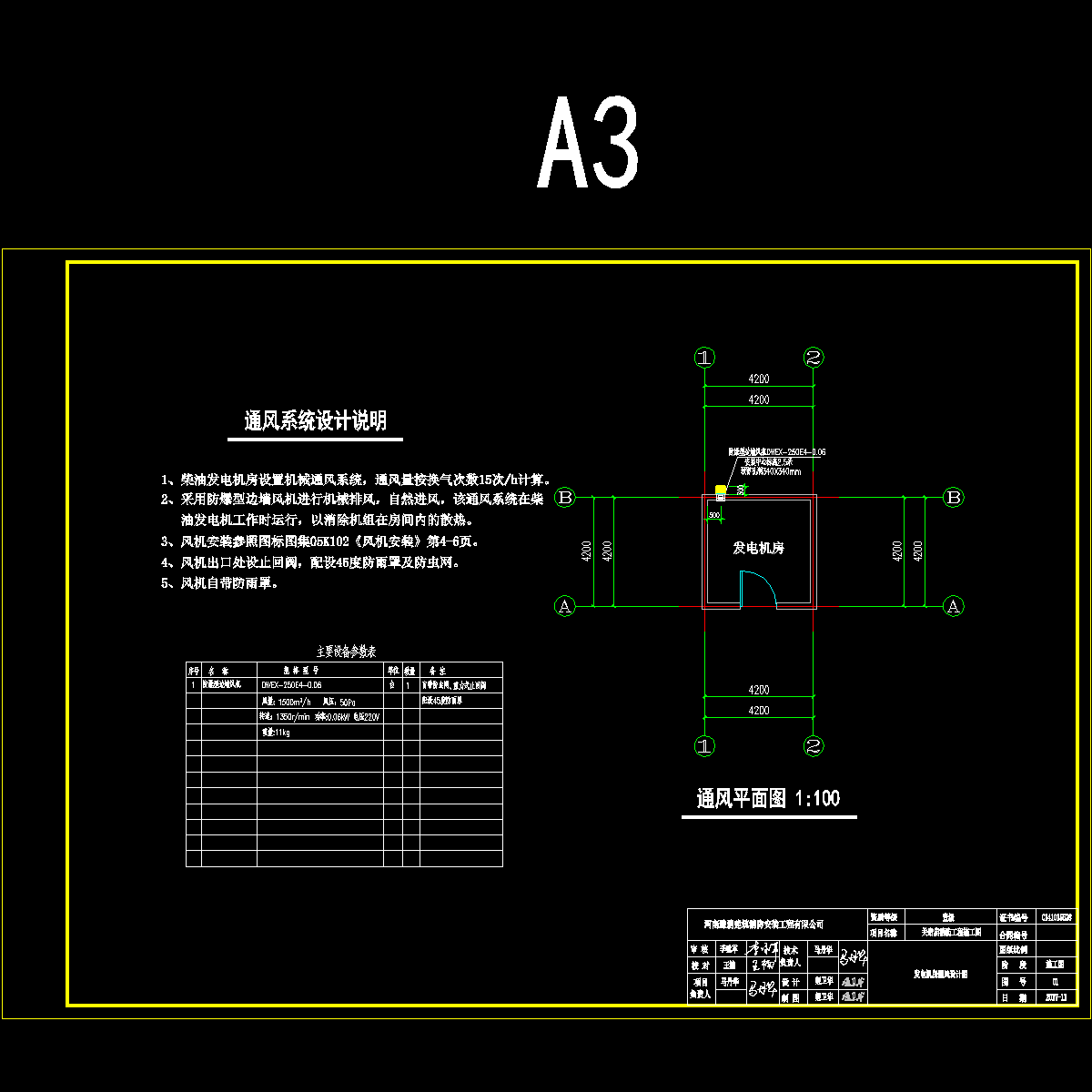

  • 许昌关帝庙柴油发电机房通风.dwg
    许昌关帝庙柴油发电机房通风.dwg

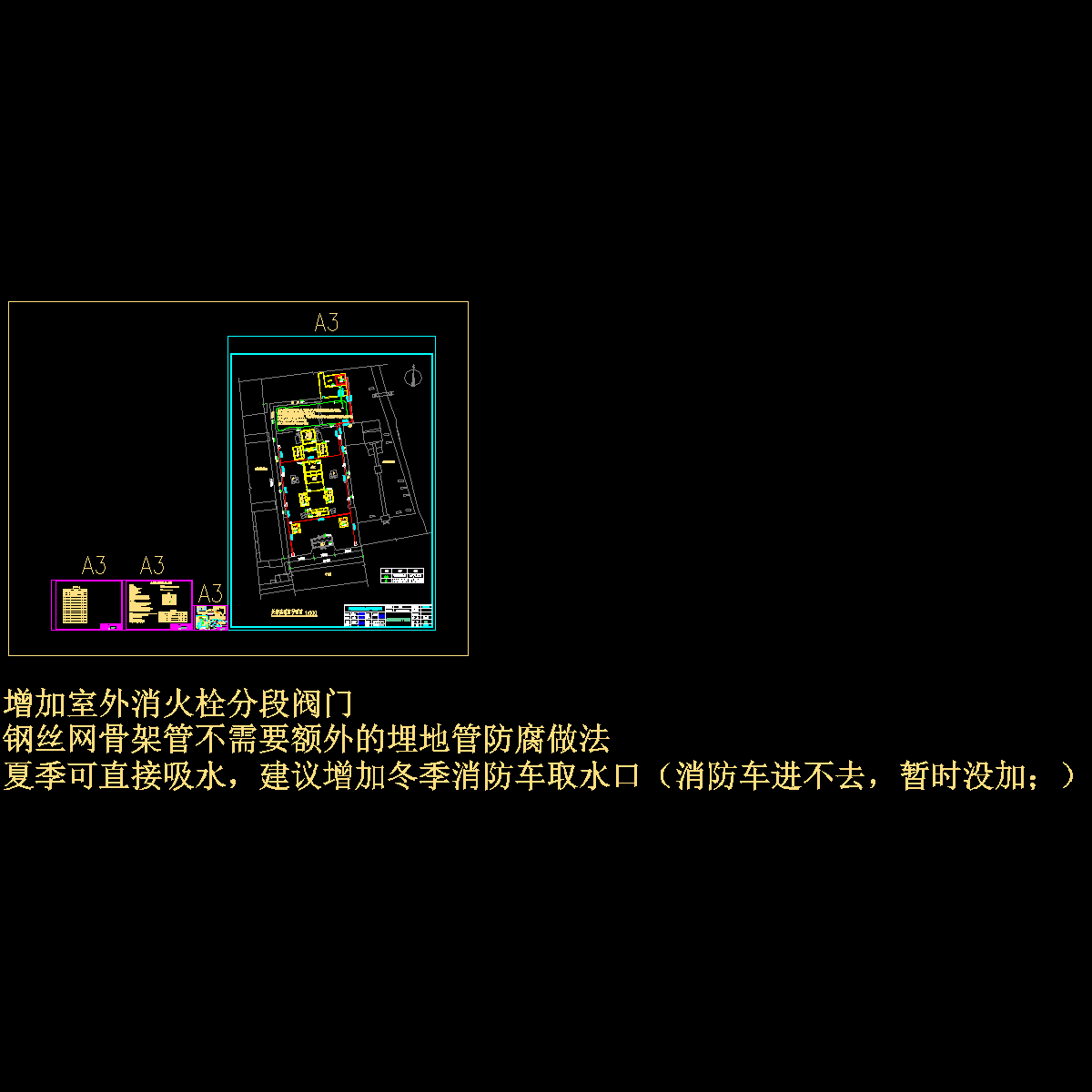

  • 许昌关帝庙消防水_t3.dwg
    许昌关帝庙消防水_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
