4层大型集团办公楼给排水设计CAD施工图纸.dwg
-
建筑类别：办公
-
建筑高度：多层建筑
-
建筑面积：6231平方米
-
地上层数：4层
-
图纸设计深度：施工图
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水,分区供水
-
供水分区：两区
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水,压力排水
-
雨水重现期：10年
-
消火栓用水量室外(L/S)：30
-
消火栓用水量室内(L/S)：15
-
项目地址：广东
-
设计说明：有
本图纸为 广州大型集团办公楼给排水设计施工图。
二层消防给排水平面图
给水系统图
排水系统图
首层卫生间给排水平面图
消火栓系统图
自动喷淋系统图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

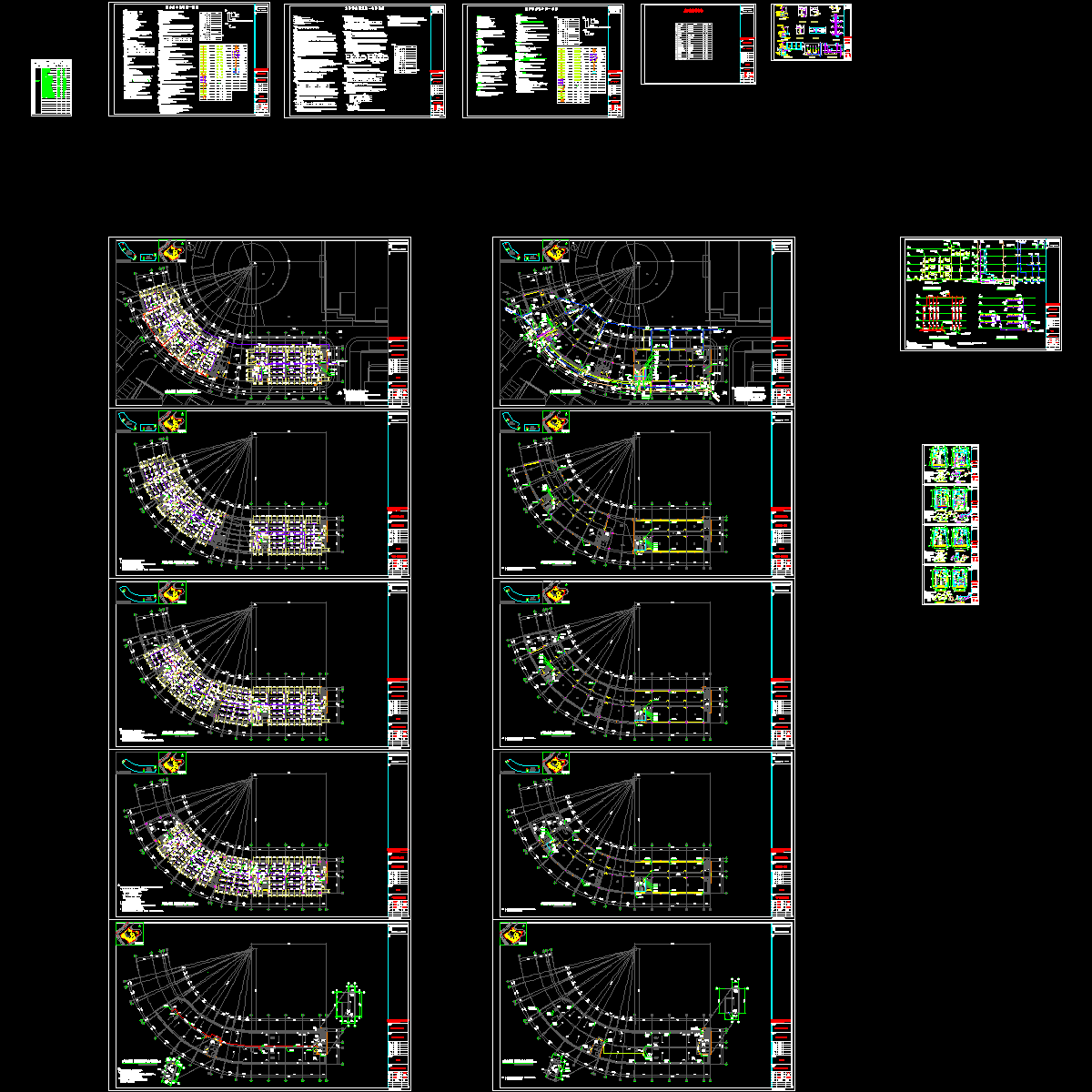

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：10.77 MB
- 收藏次数：0
-
文件名称：
附件-995875980598798689.dwg
