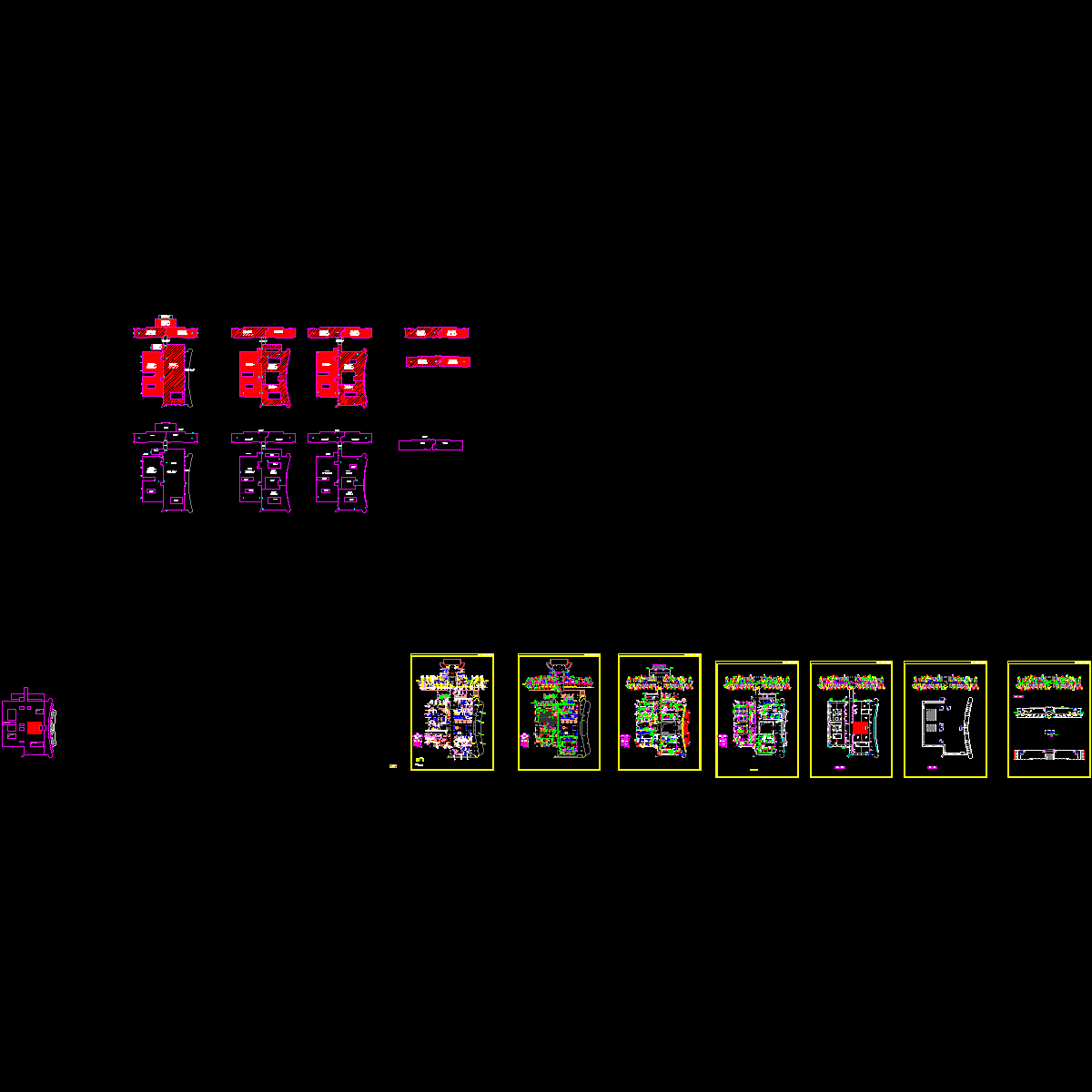

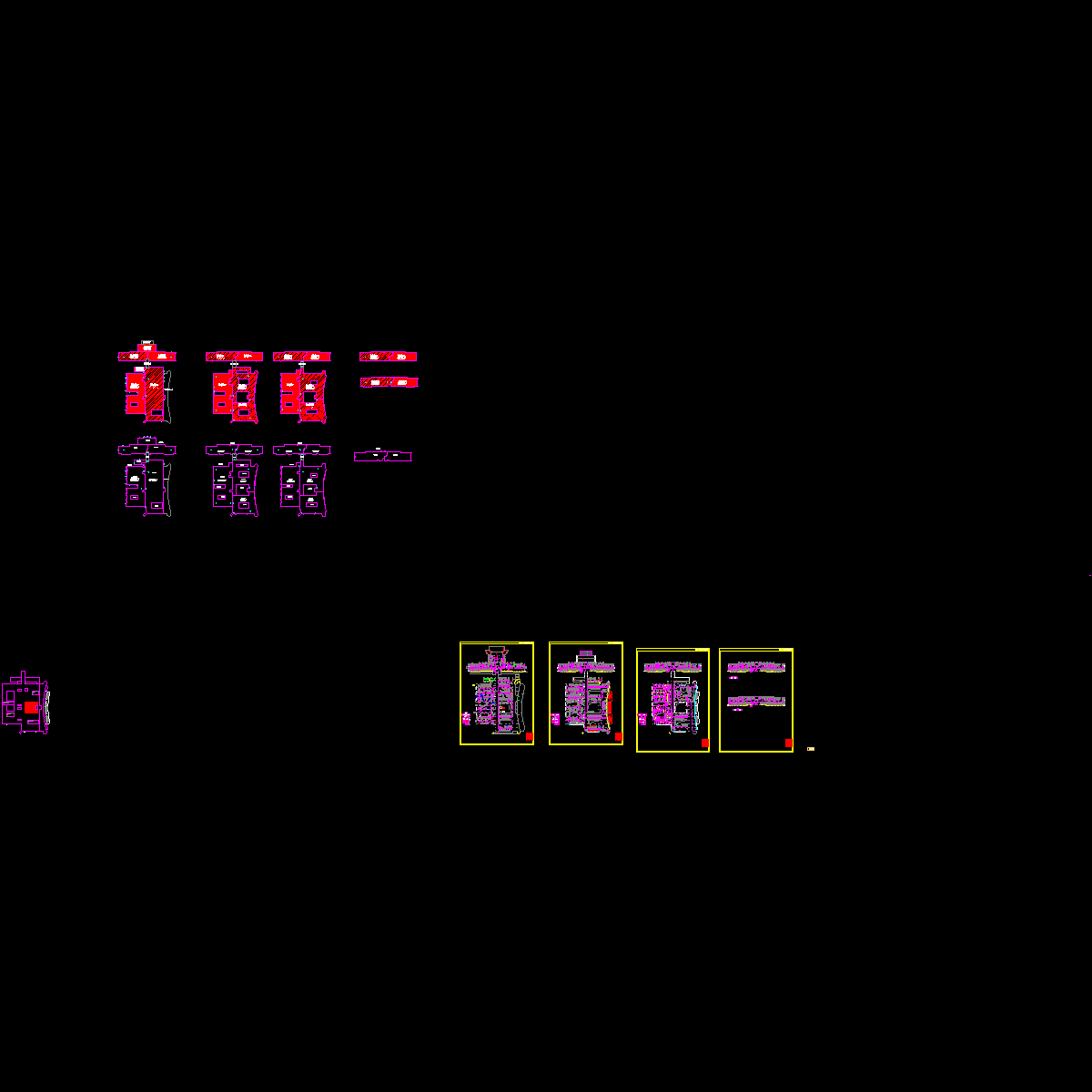

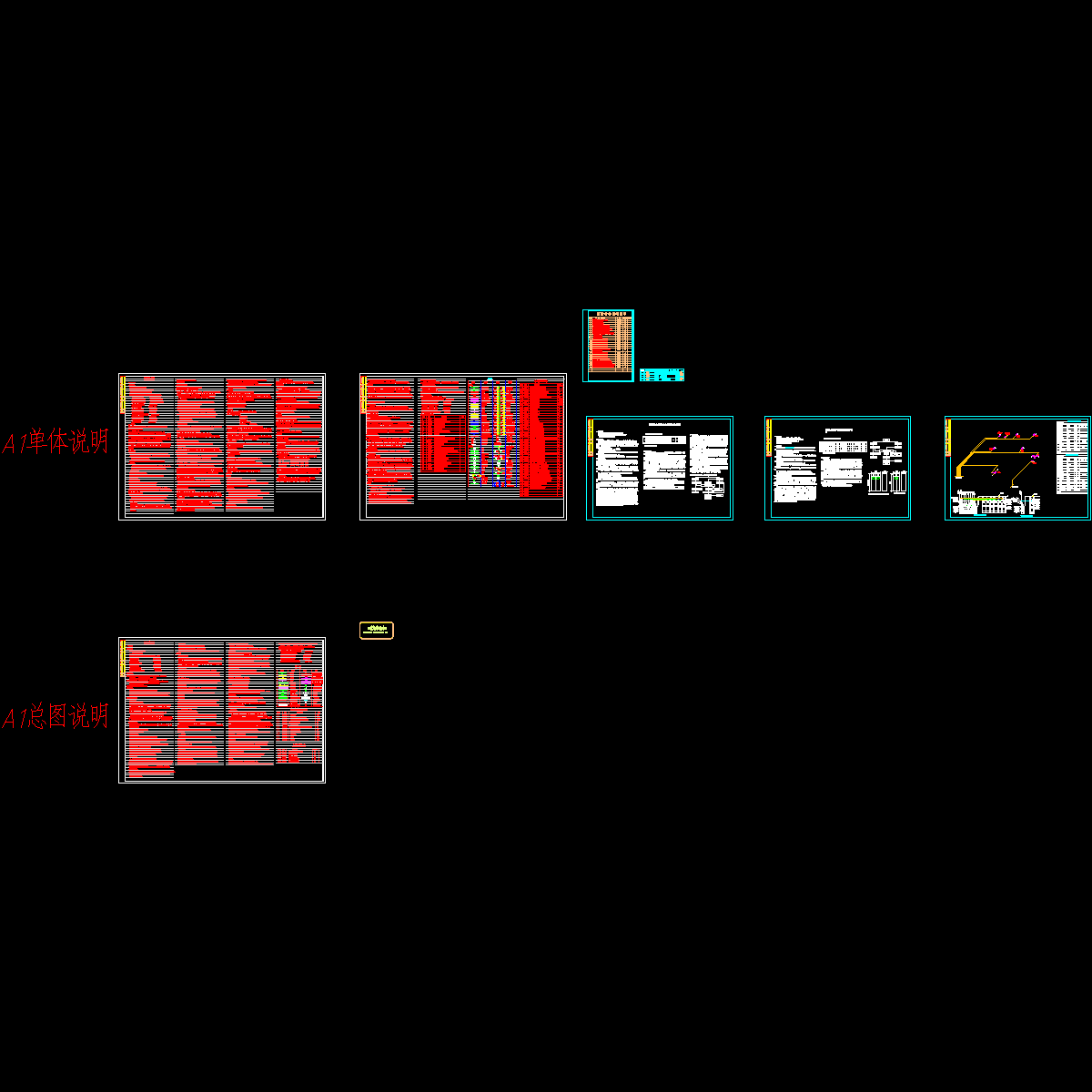

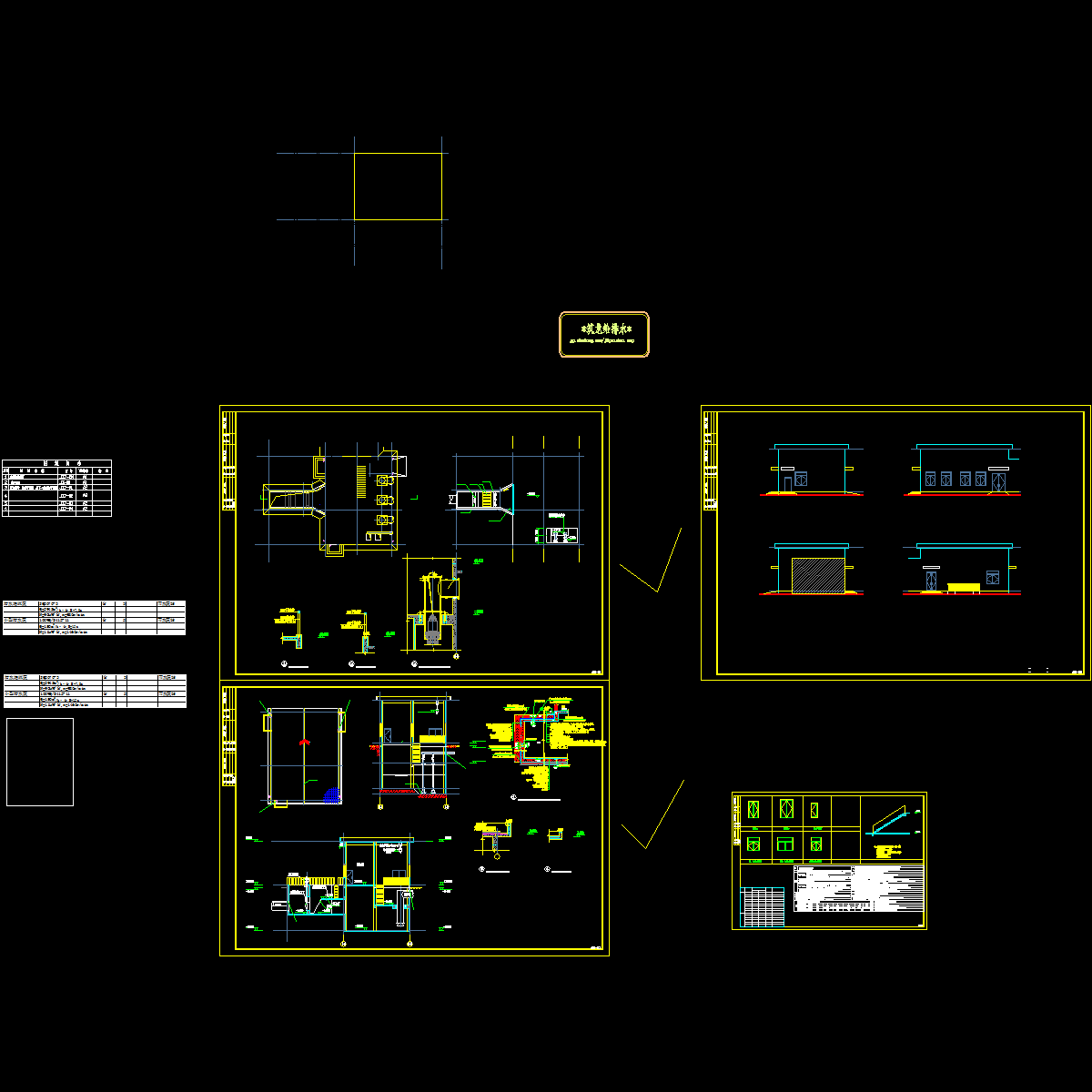

7层现代化综合性医院给排水CAD施工图纸.dwg

附件详情

项目概要：该医院是集医疗、急救、科研、教学、康复、查体、预防保健、健康促进为一体的现代化综合性医院。规划建设总建筑面积45998平方米，由医务综合楼、住院楼、综合站房、污物中转站和门卫站组成，包括医务综合楼住院部分地上7层，建筑高度30.80米，总床位为617个；医务综合楼门诊部分地上3层，建筑高度15.60米；综合站房地上1层，建筑高度5.45米；污物中转站地上一层，建筑高度7.05米；门卫站地上1层，建筑高度3.40米。

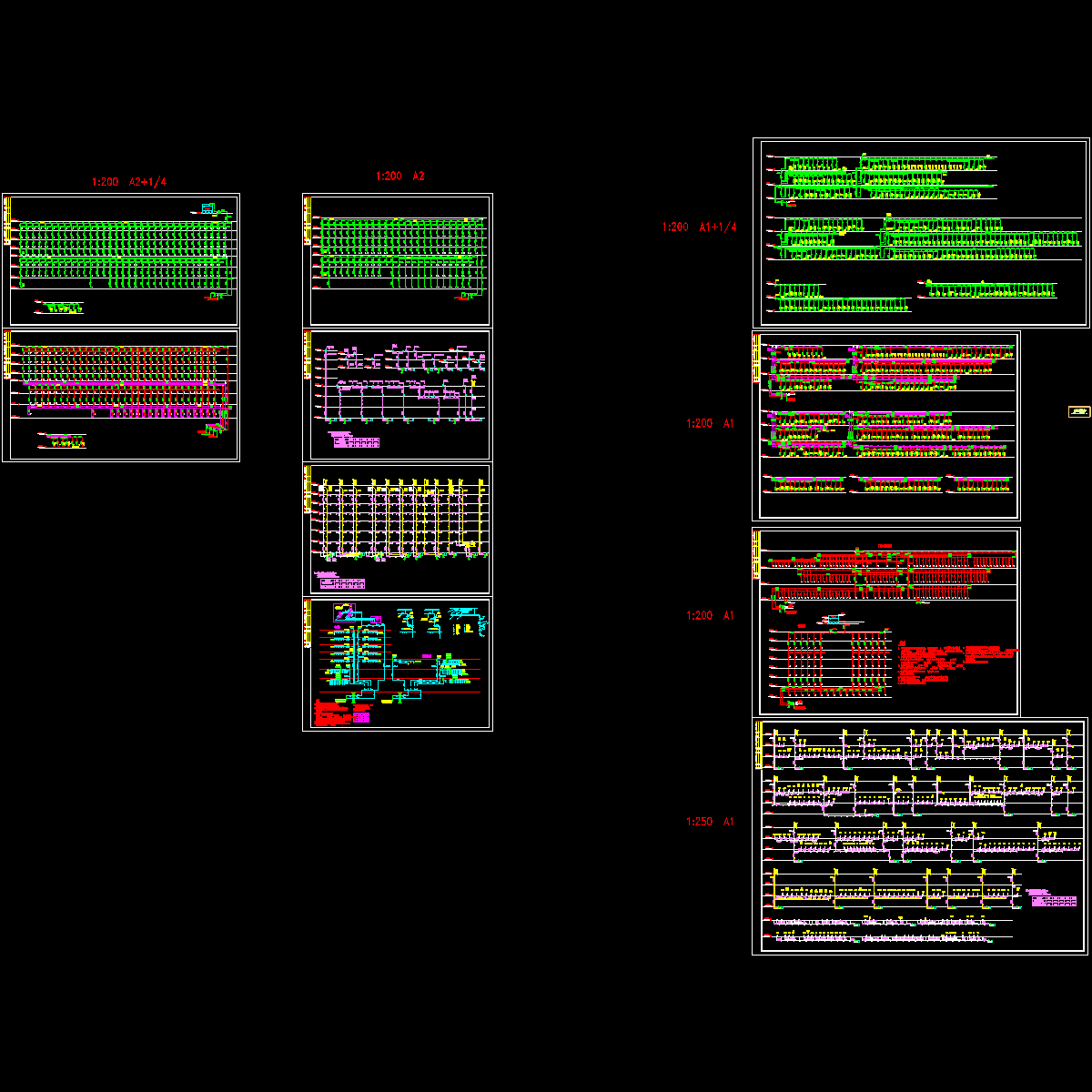

设计范围：生活给水系统、中水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统。生活给水由市政给水管网直接提供，一共分为两个区。工程门诊医技楼采用污废合流制，住院楼采用污废分流制，医务综合楼屋面雨水均采用内排水系统，屋面雨水经雨水斗和室内雨水管排至室外雨水检查井。室内消火栓用水量为20L/s，室外消防水量为20L/s。火灾延续时间为2h。
共20张图。
