正新（）轮胎生产项目一期工程

一、图纸说明

1、111A混炼车间内设有1个10kV配电室和1个车间变电所(1-1#):

10kV电源引自电业局港尾110KV变电站,厂内采用电缆沿桥架引入。车间配电只配到动力箱 或设备自带控制箱,由动力箱或控制箱至机台的配线由业主解决。

2、 低压配电系统采用TN-S系统,变压器工作接地、设备保护接地、建筑物 、电子设 备逻辑接地等均利用建筑物基础内钢筋作接地极组成一个共用接地系统,要求接地电阻不 大于1欧姆。将建筑物内PE干线、电气装置接地极的接地干线、建筑物内的水管、煤气管、 采暖和空调管道等金属管道连成一体；地面整浇层内的钢筋网与就近柱子上的接地端子连接,形成等电位体。

二、图纸展示

封面

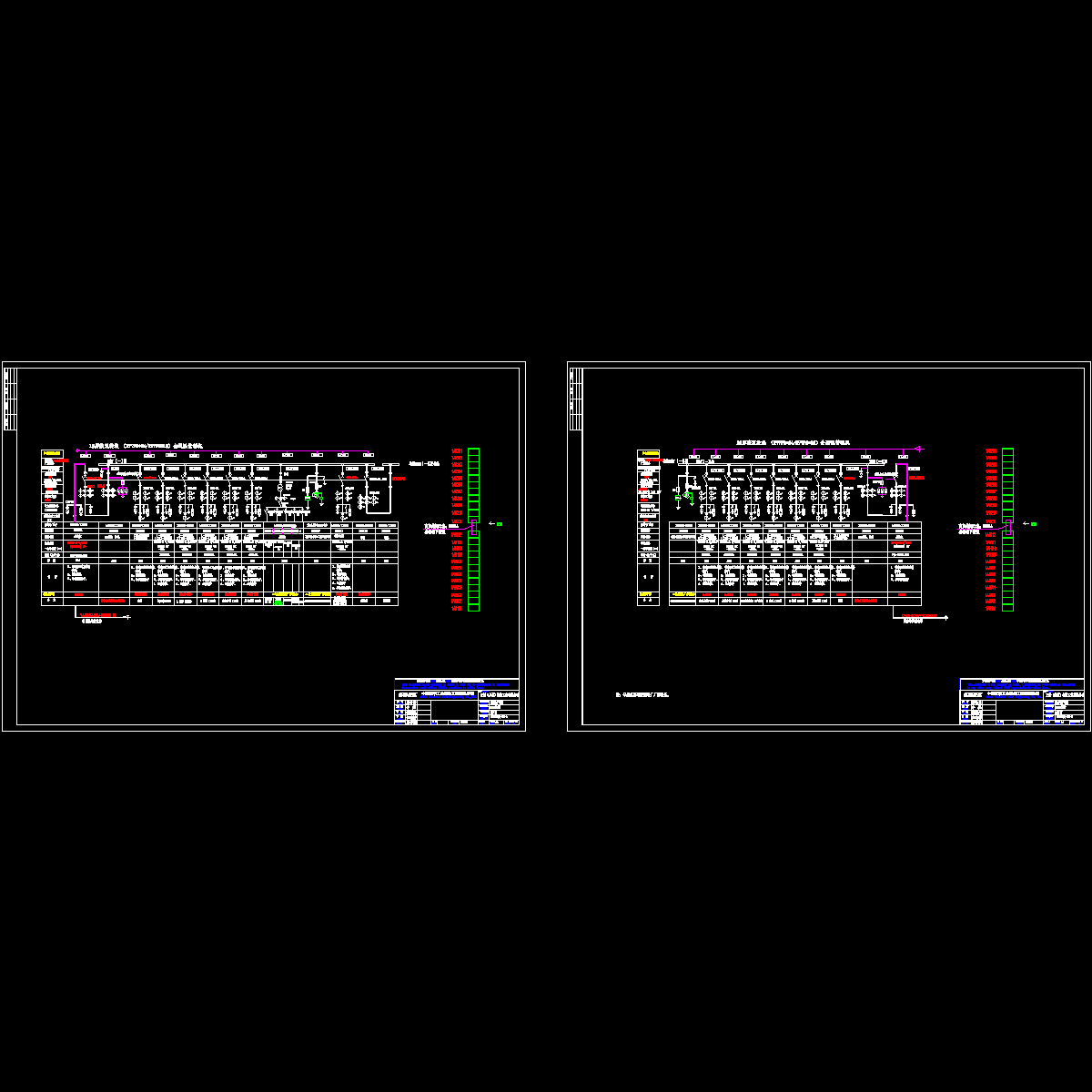

10kV供电系统图（一）

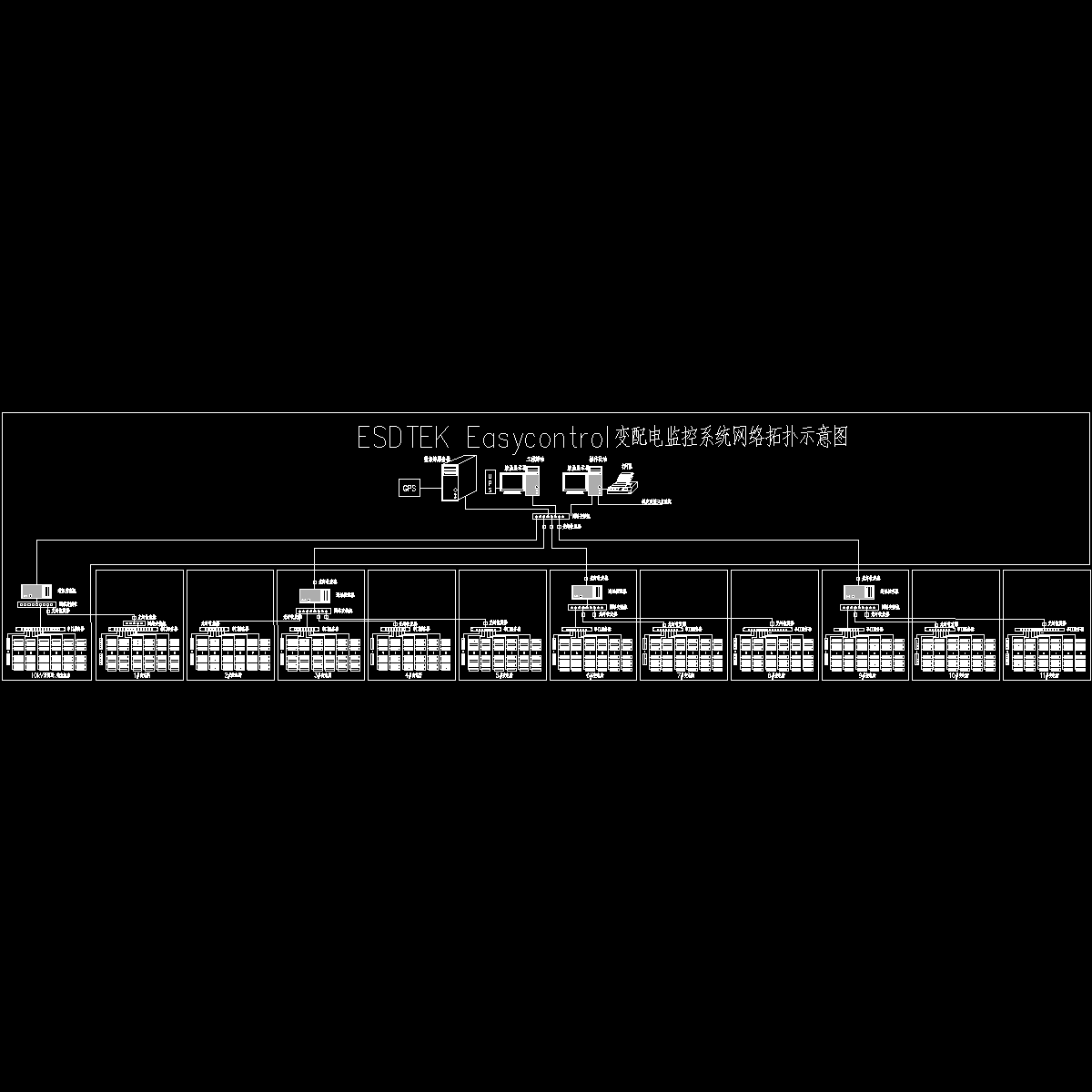

ESDTEK Easycontrol变配电监控系统网络拓扑示意图

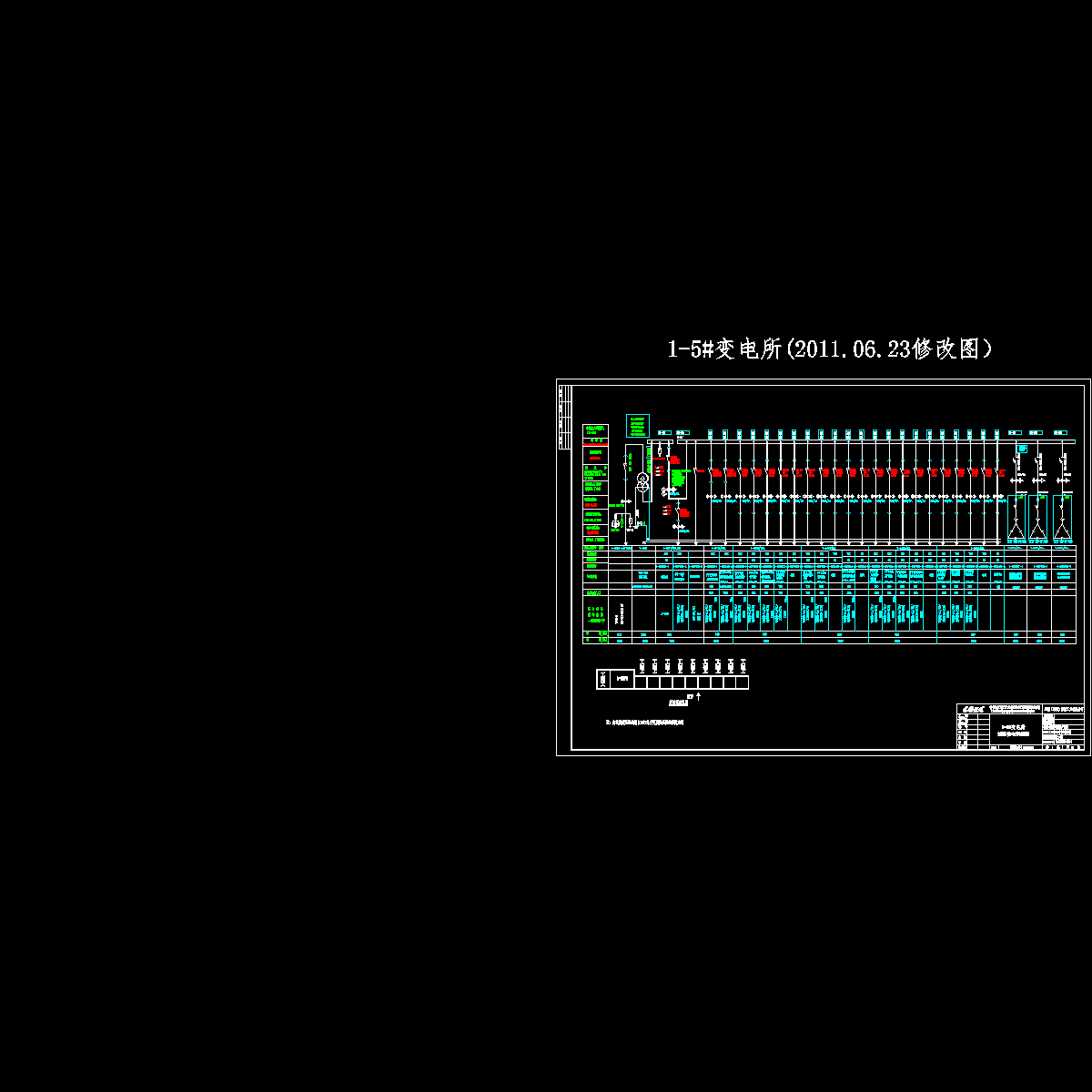

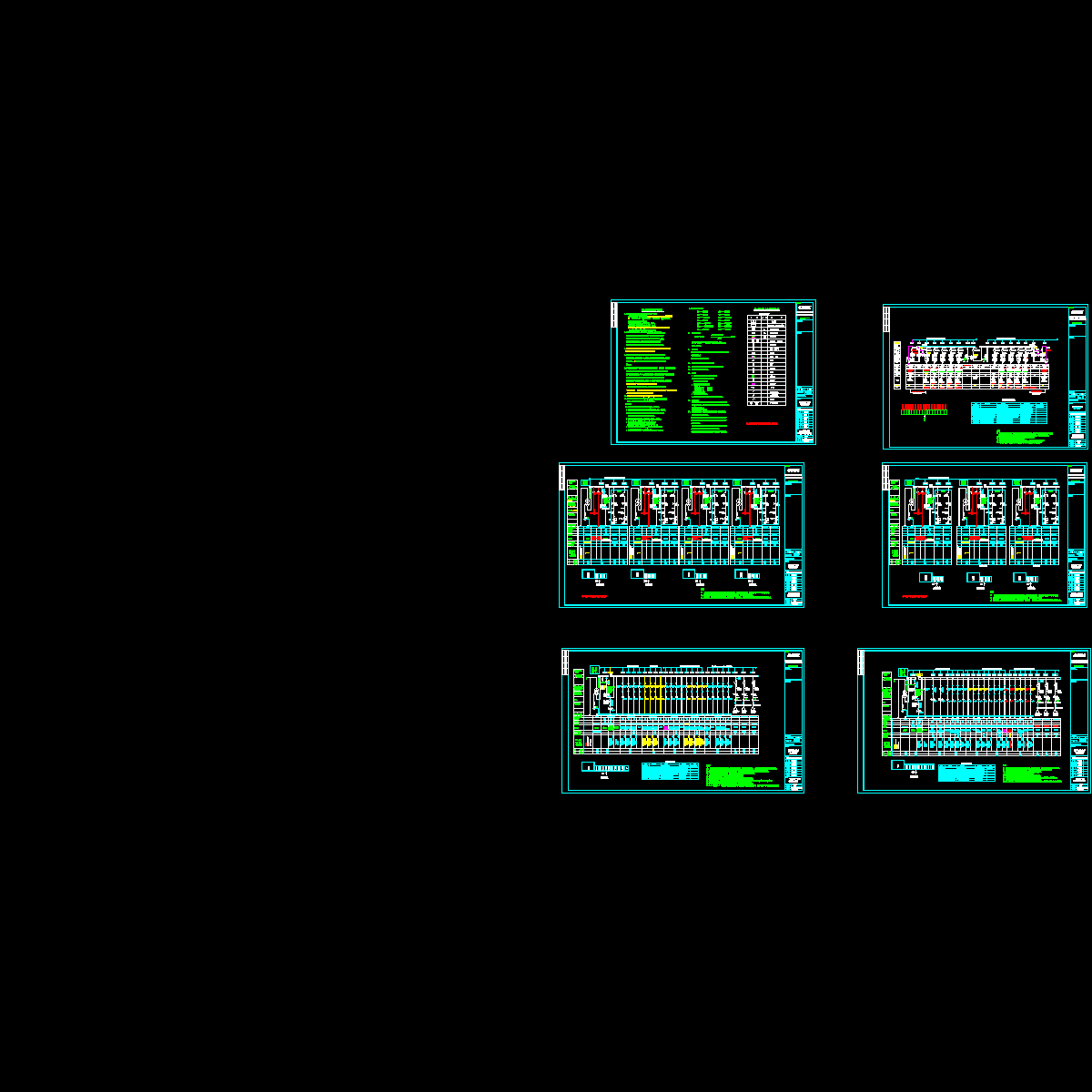

低压供电系统图

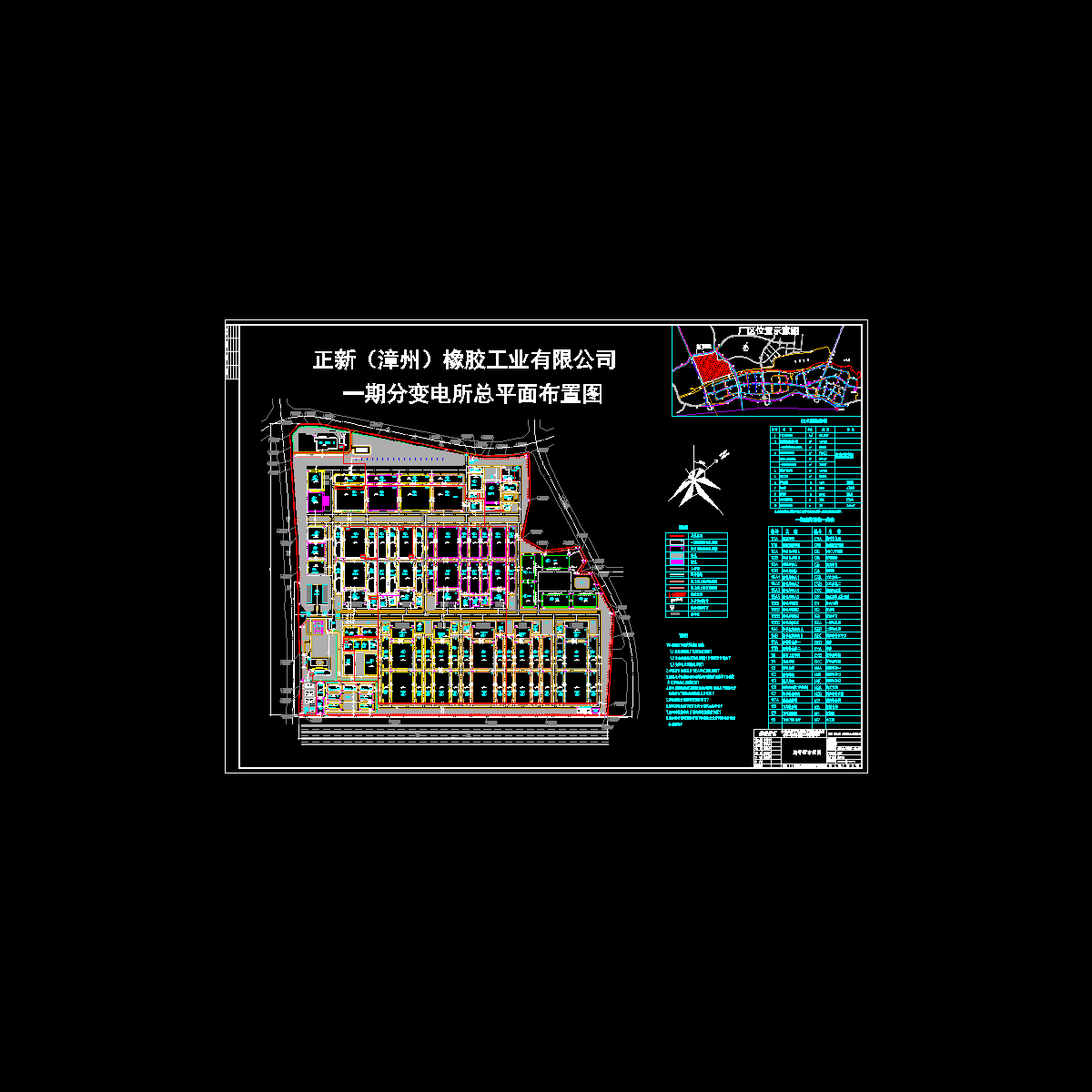

一期分变电所总
