高层住宅地下室全套电气CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 建筑面积:25891.56平方米
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 项目地址:湖南
  • 强电设计:供配电系统,配变电所,应急电源,电气照明,建筑物防雷,接地安全
  • 弱电设计:
一:项目概要
该项目为住宅建筑,主要功能包括高层住宅、地下室、多层商业、综合楼、等配套设施。图纸为地下室工程。
二:电力配电系统
1.该项目低压配电采用TN-S保护系统。仅在低压总进线处通过总等电位联结端子板将零线重复接地,并由此引出一根PE干线,整个系统中性线(N)与保护线(PE)应严格分开,不得混接;凡用配电设备的正常非带电的金属外壳,包括穿线钢管、三极插座接地桩头等均应与对应配电箱引接的PE线作可靠连接。
2.低压配电线路采用树干式和放射式混合配电方式,同一敷设路由的一般负荷以树干式为主,重要负荷或大容量负荷以放射式为主。
3.火灾时需继续工作的消防设备、应急照明、弱电系统采用双回路专线供电,末端自动切换。所有双回路电源自动切换设备均设电气、机械联锁装置。
三:图纸展示
地下室负一层动力平面图

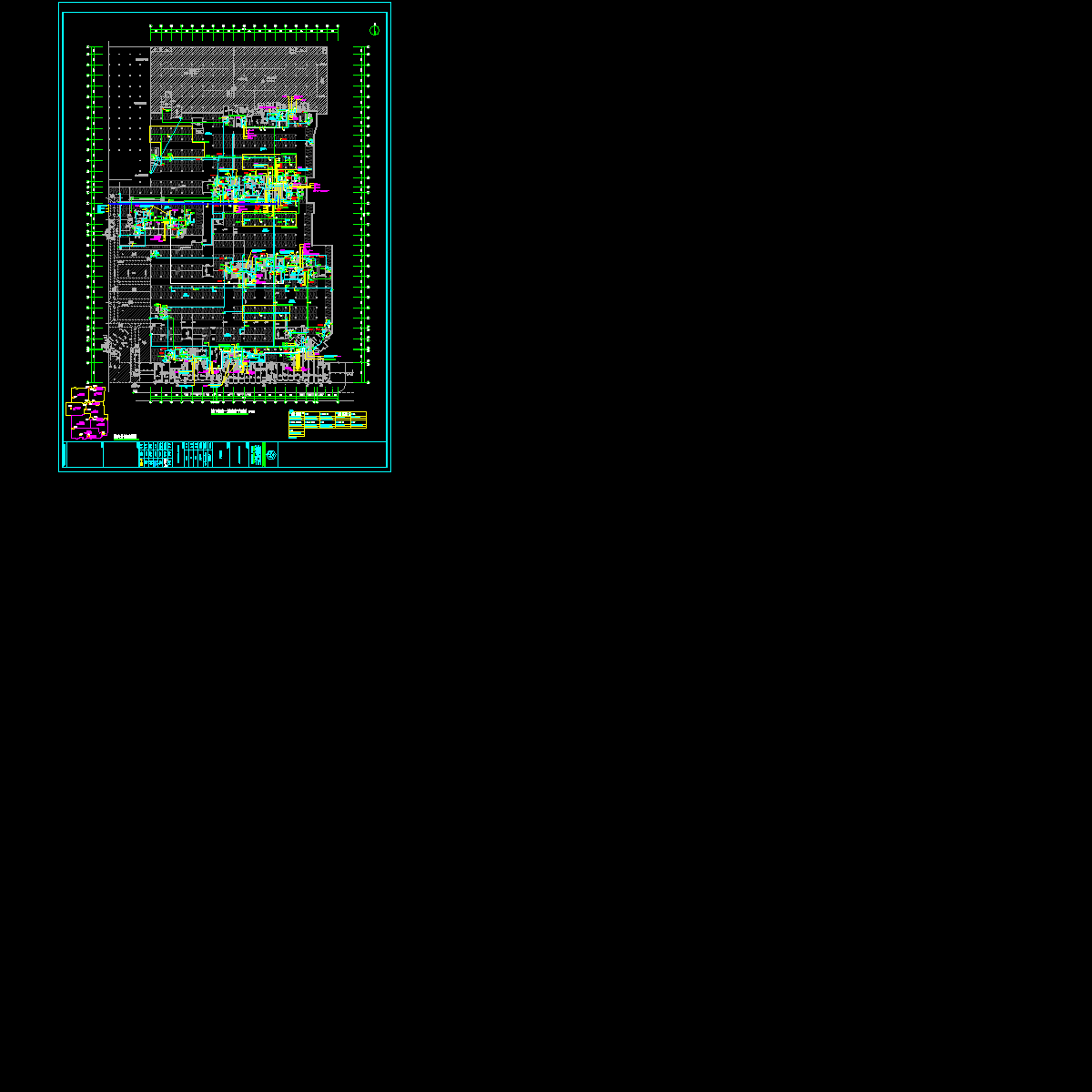

地下室负一层

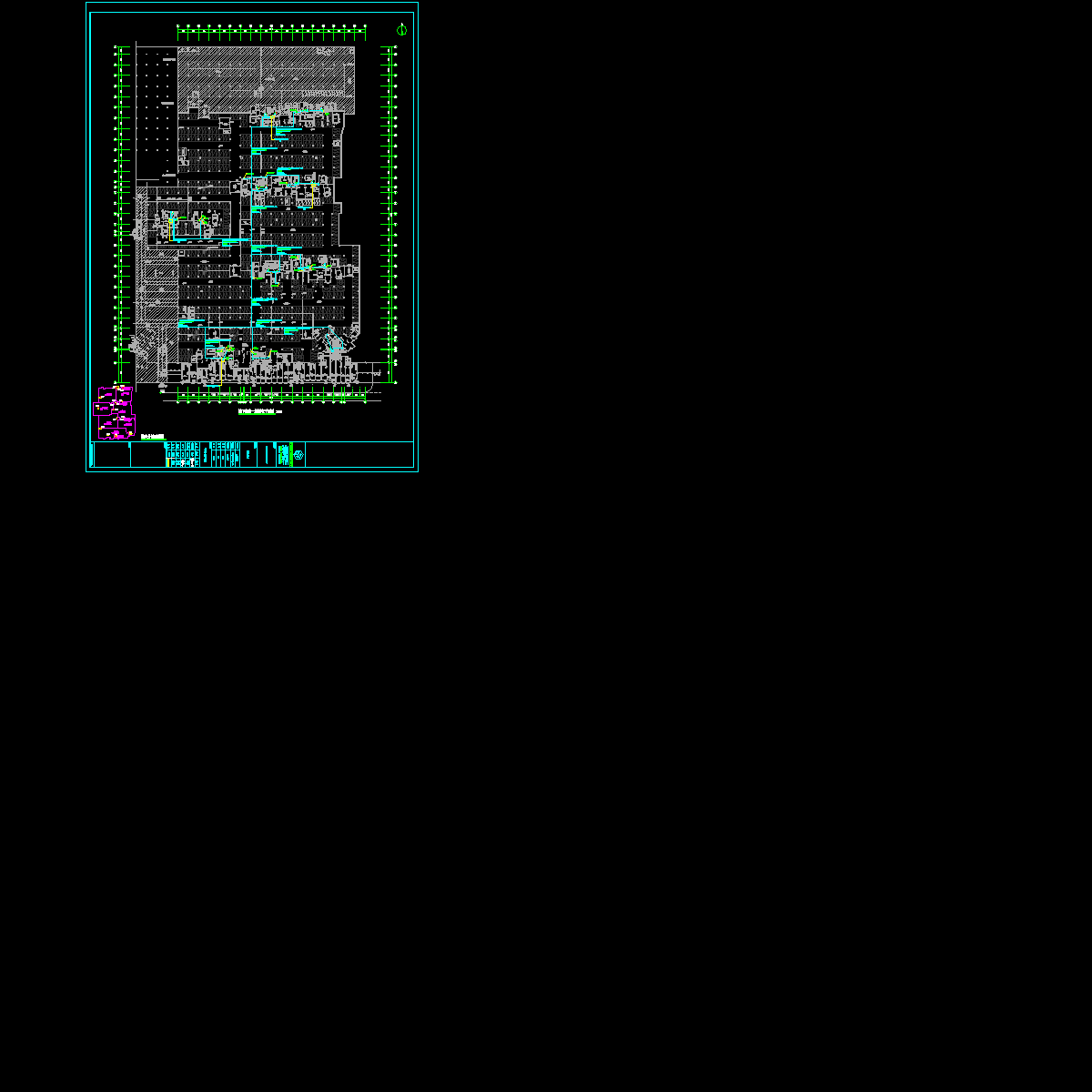

地下室负一层
专变分配电所布置平面图

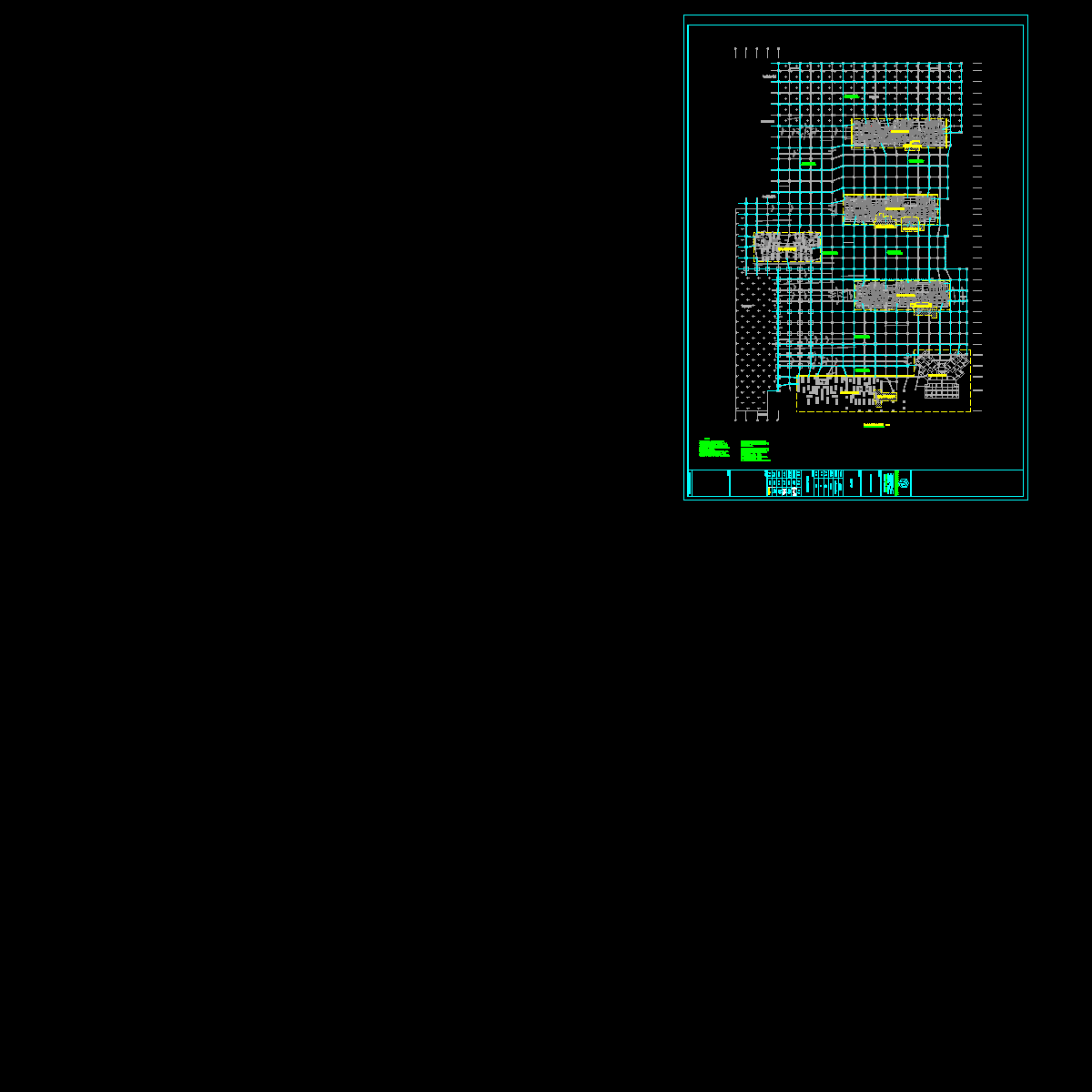

专变分配电所接地平面图

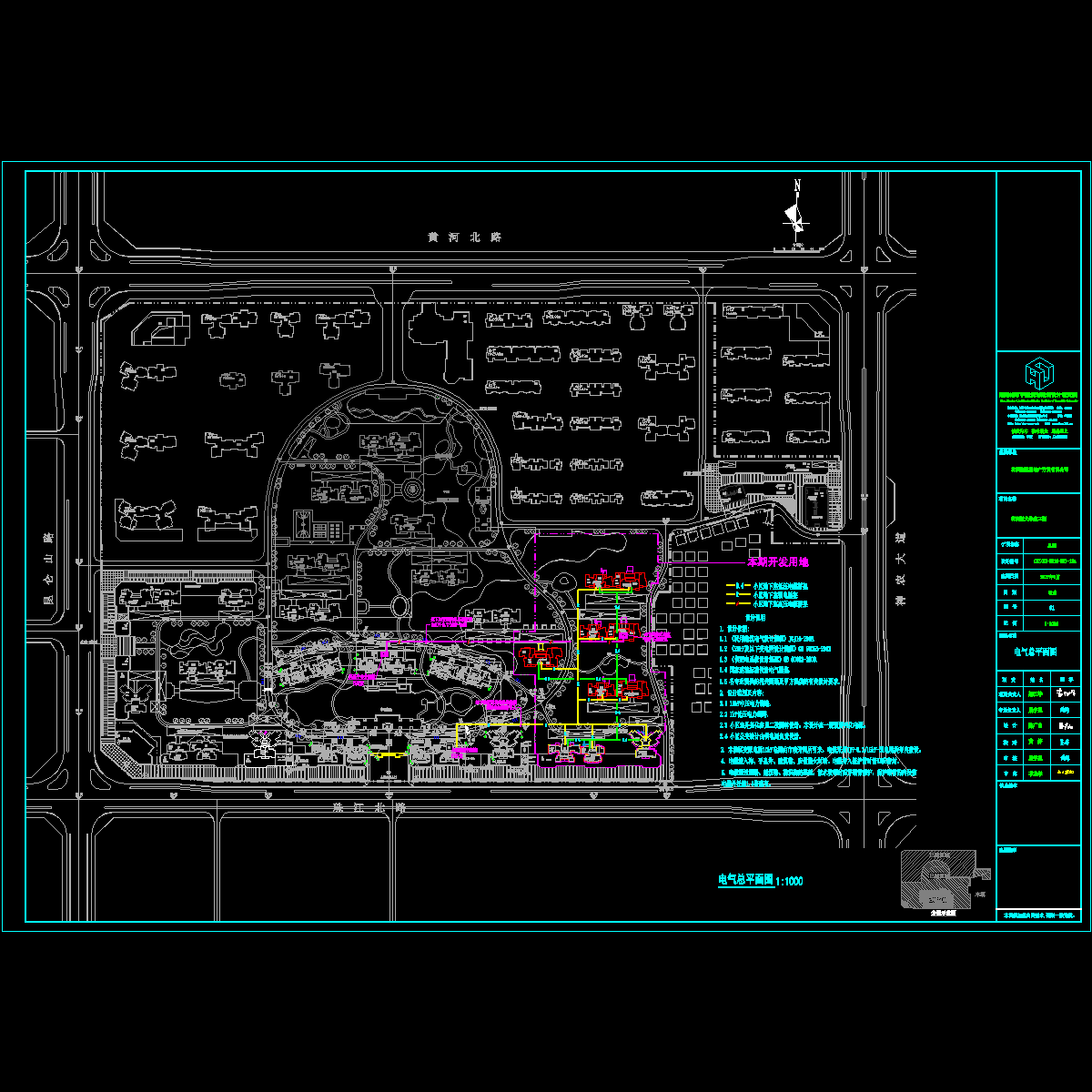

总图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 恒大华府三期-电施-总图_t3.dwg
    恒大华府三期-电施-总图_t3.dwg
  • 株洲恒大地下室三期-电施-动力.dwg
    株洲恒大地下室三期-电施-动力.dwg
  • 株洲恒大地下室三期-电施-弱电_t3.dwg
    株洲恒大地下室三期-电施-弱电_t3.dwg
  • 株洲恒大地下室三期-电施-接地_t3_t3.dwg
    株洲恒大地下室三期-电施-接地_t3_t3.dwg
  • 株洲恒大地下室三期-电施-消防报警_t3.dwg
    株洲恒大地下室三期-电施-消防报警_t3.dwg
  • 株洲恒大地下室三期-电施-照明_t3.dwg
    株洲恒大地下室三期-电施-照明_t3.dwg
  • 株洲恒大地下室三期-电施-系统_t3.dwg
    株洲恒大地下室三期-电施-系统_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
