宜家家具城电气施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 负荷等级:二级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目地址:江苏
  • 设计:配变电所,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: ,入侵报警系统,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统
1、楼宇设备管理自动化系统
1.1.系统概况
楼宇设备管理自动化系统是对楼内的机电设备进行监测、控制和管理,从而管理机电设备运行状态、运行参数设置,最终达到 设备管理、环境温湿度的舒适性控制、节能管理等功能。
系统应采用Browser/Server结构,采用集散型控制,实现集中监控管理和分散控制,系统至少应能实现以下主要功能:
* 现场设备运行状态和数据的采集、控制和通讯;
* 支持图形功能,图形界面上显示必要参数,并执行修改和操作命令;
* 人机界面友好,平面位置显示清晰、明确,逻辑回溯、查询方便,操作简易、明确,在任一界面下报警能通过颜色、声音提醒 操作者,界面应有必要的提示、帮助及辅助操作信息,必要的数据整理、报表提供;
* 支持即时打印和定时打印;
* 可以对主要的监视、控制参数进行历史数据和趋势情况查询,报警的历史记录;
* 可以根据预先设定的时间计划定时启/停设备;
* 应能采用标准接口或网关和系统集成通讯。
直接数位控制器(DDC)安装于各层,各区域DDC至少需要保留20%控制点用于未来扩容。系统不仅要考虑现有的监控点 数,还要考虑第三方设备及系统接口的点数,以及未来扩容的点数,提供的系统软件点数不应小于5000点。
本说明仅提供系统设计的概念及要求,承包商应根据点表、管理公司的技术要求及建筑平面图进行详细设计并核实相应的机电 设计及产品符合系统要求。
2、 设计原则
* 采用先进的、集散型网络结构实现系统的实时集中监控管理和分散现场控制功能。系统应采用支持Web浏览功能的Br owser/Server的结构,在任何有网络(Internet/Intranet)的地方,只要应用普通浏览器软件(如IE、Netsc ape等)通过密码验证即可随时登录到系统,系统必须最少要支持5个并发用户的同时登录。
* 监控的界面应为图形化的中文界面,便于管理人员的学习和掌握,方便控制管理,监控界面要求直观形象。界面能够显示所 有的监控设备的运行状态,故障状态、监测参数值,调节设定值,实时记录每一时刻每一事件的发生。并能够协调处理一般性的 突发事件。
* 采用灵活的模块化的具备RS485技术的现场控制器,对于不同部位、区域的现场设备分布配置相应的输入/输出模块,保 证系统良好的集散性和今后可能的扩展性。 为保证系统的稳定性,每台DDC最多可外接四个扩展模块。
* DDC应为成熟可靠的并且原产地在境外的进口产品,应有UL、CE等认证,至少要有五年以上的成功实施并有不少于5个 同等规模的案例。
* 所有的受控设备,在BAS工作站停止工作时,均可在DDC的作用下,实现就地控制运行。任意台DDC的故障不影响网络 上其他DDC的工作。
3、图纸展示

杭州宜家家居项目

10KV 配电系统图
电力系统图
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

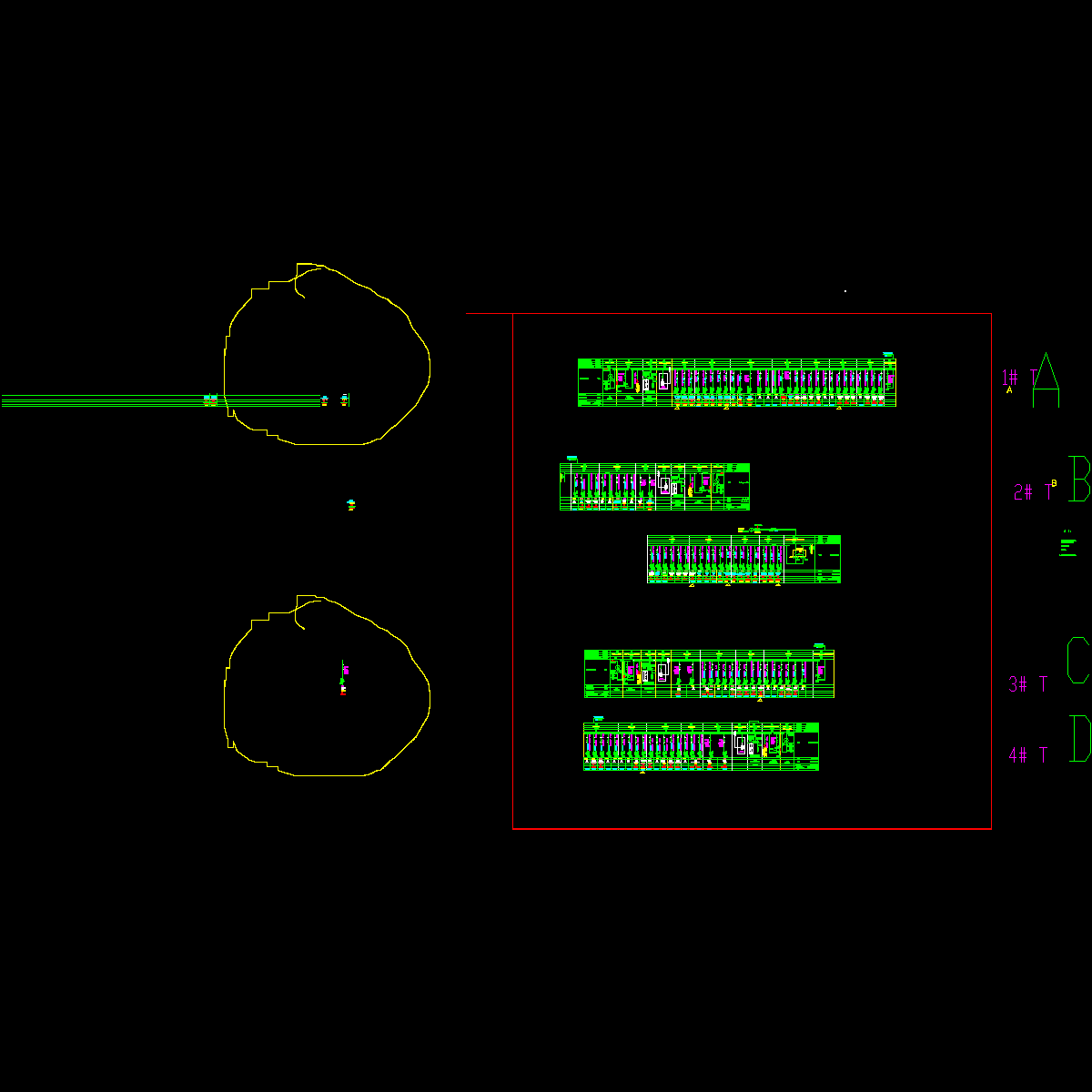

  • s4700sd-01-变电所系统.dwg
    s4700sd-01-变电所系统.dwg

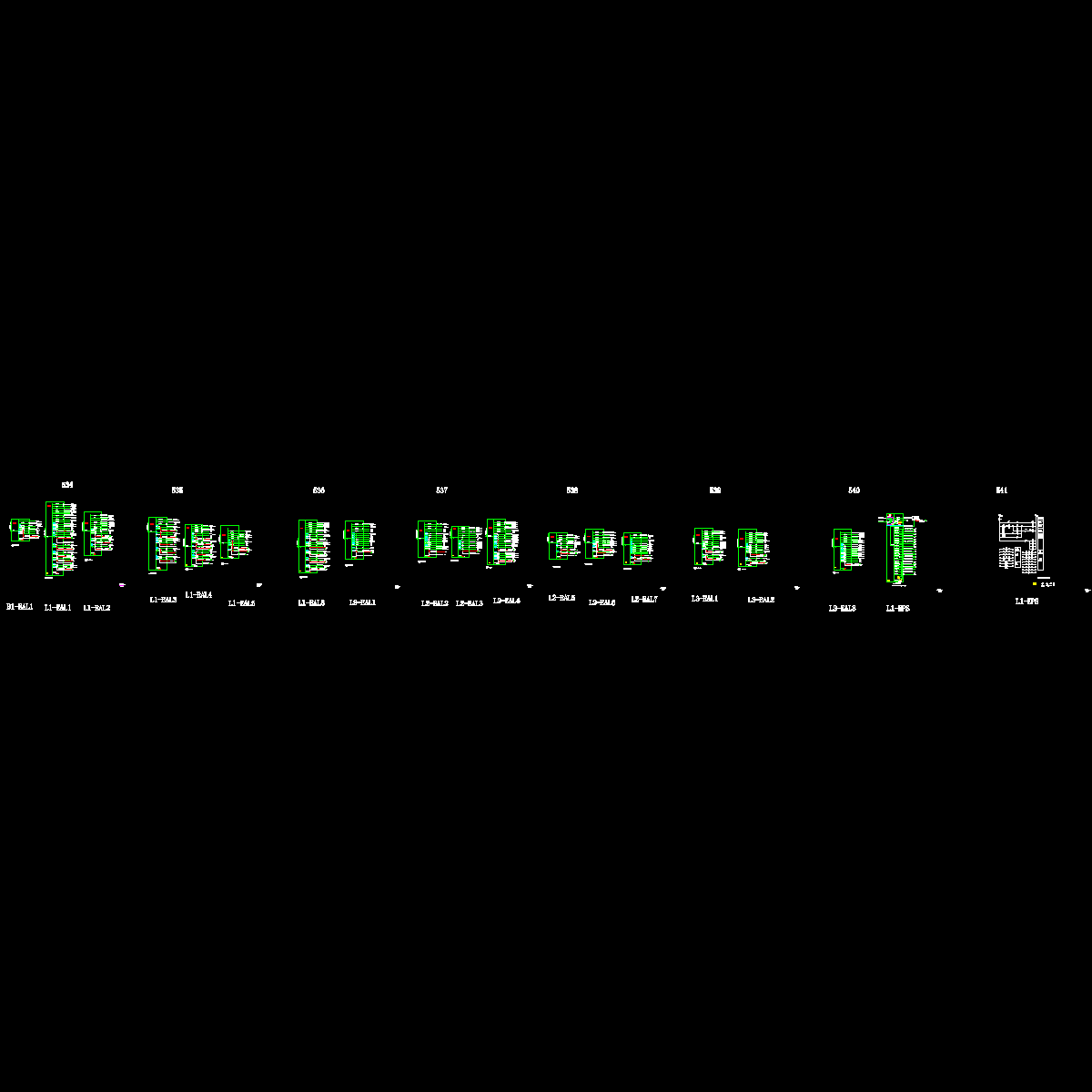

  • 应急照明系统图2.dwg
    应急照明系统图2.dwg

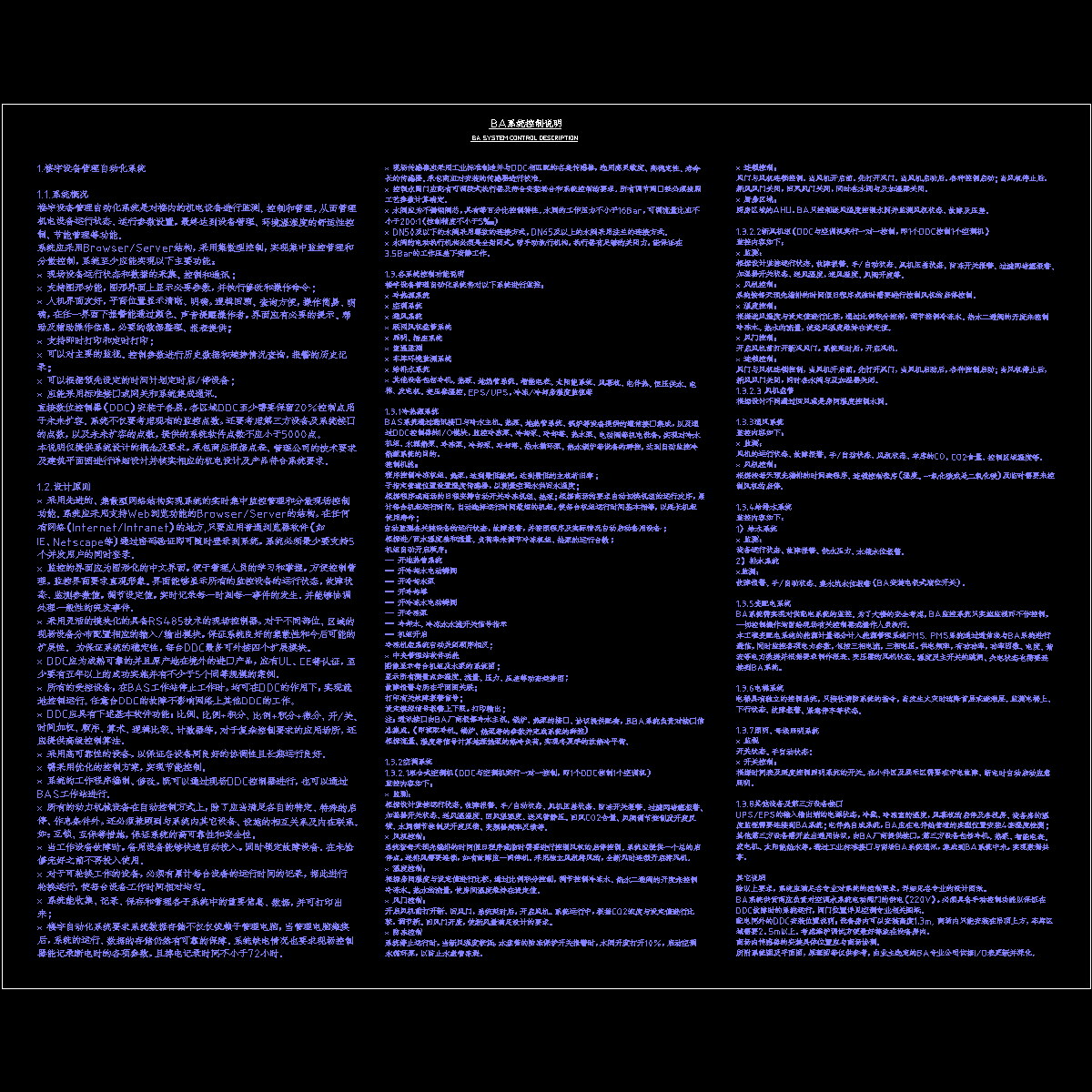

  • s4700sk-01-300ba系统控制说明.dwg
    s4700sk-01-300ba系统控制说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
