商务楼电气CAD施工图纸.dwg

一、图纸简介

该图集中包括 系统的总系统图、弱点系统的总系统图、各个控制柜的系统图和楼与控制系统图等。其中还有设备容量统计及变压器选型和计算表。

二、设计说明

  1. 高配设置一套综合保护自动化系统,采用微电子继电保护装置.

  2. 二次回路控制,操作电源为110V DC,本站设电池容量为40AH的直流屏一套.

  3. 高压开关柜进出线方式为电缆下进下出.

  4. 本高压一次方案有待供电部门认可.

  5. 本高压二次控制图由产品供应商提供,须经供电部门,设计方认可.

  6. 干式变压器的防护罩门应具有与其对应开关柜的闭锁功能。

  7. 高压柜选用的电压等级为12KV.

  8. 本方案选型所用设备型号均仅为参考.最终选型待业主招标与当地供电部门确定.

三、图纸展示

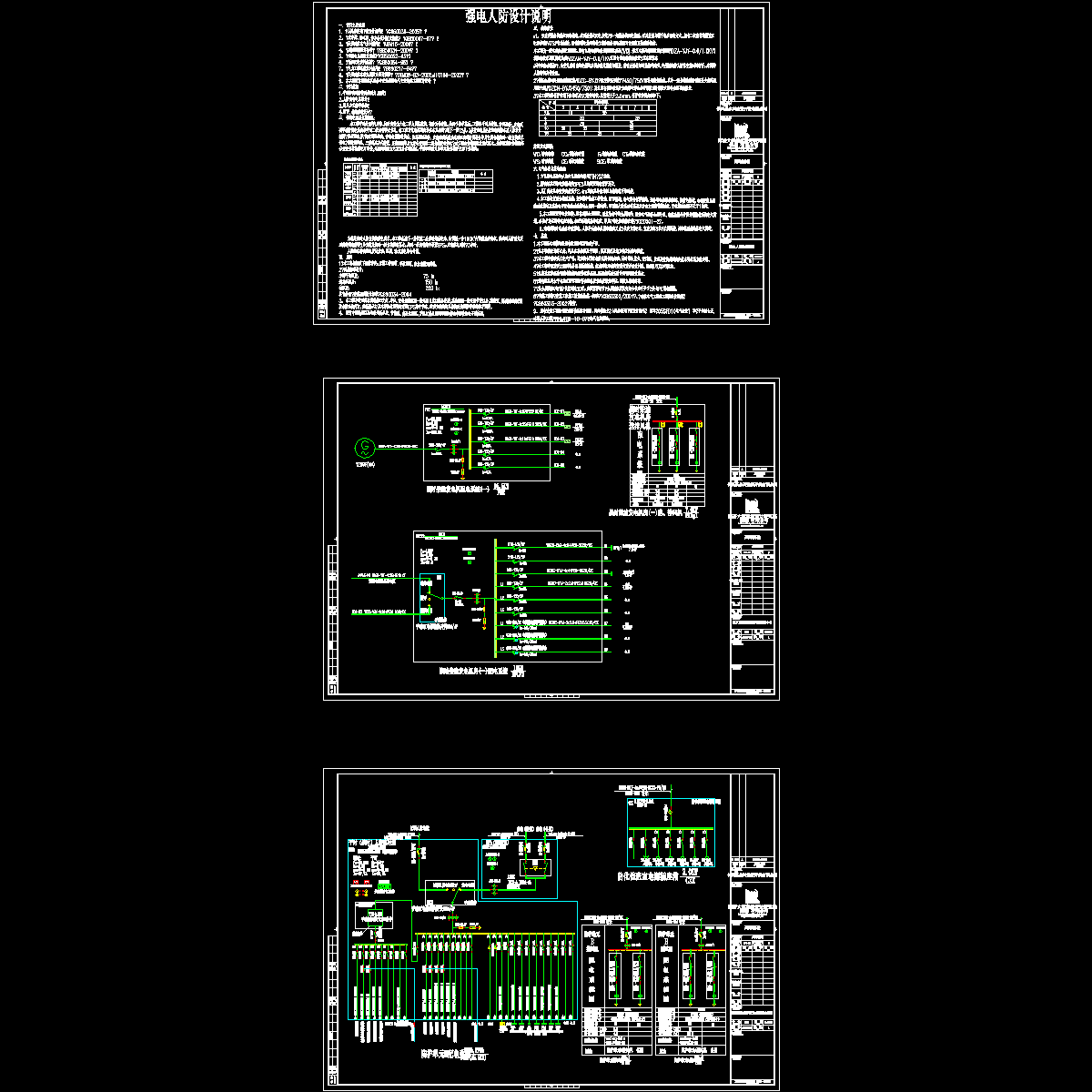

变配电间低压配电竖干系统图

变压器低压配电系统图

柜内接线

配电柜布置要求

温控、温显系统原理框

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • rd-xt.dwg
    rd-xt.dwg

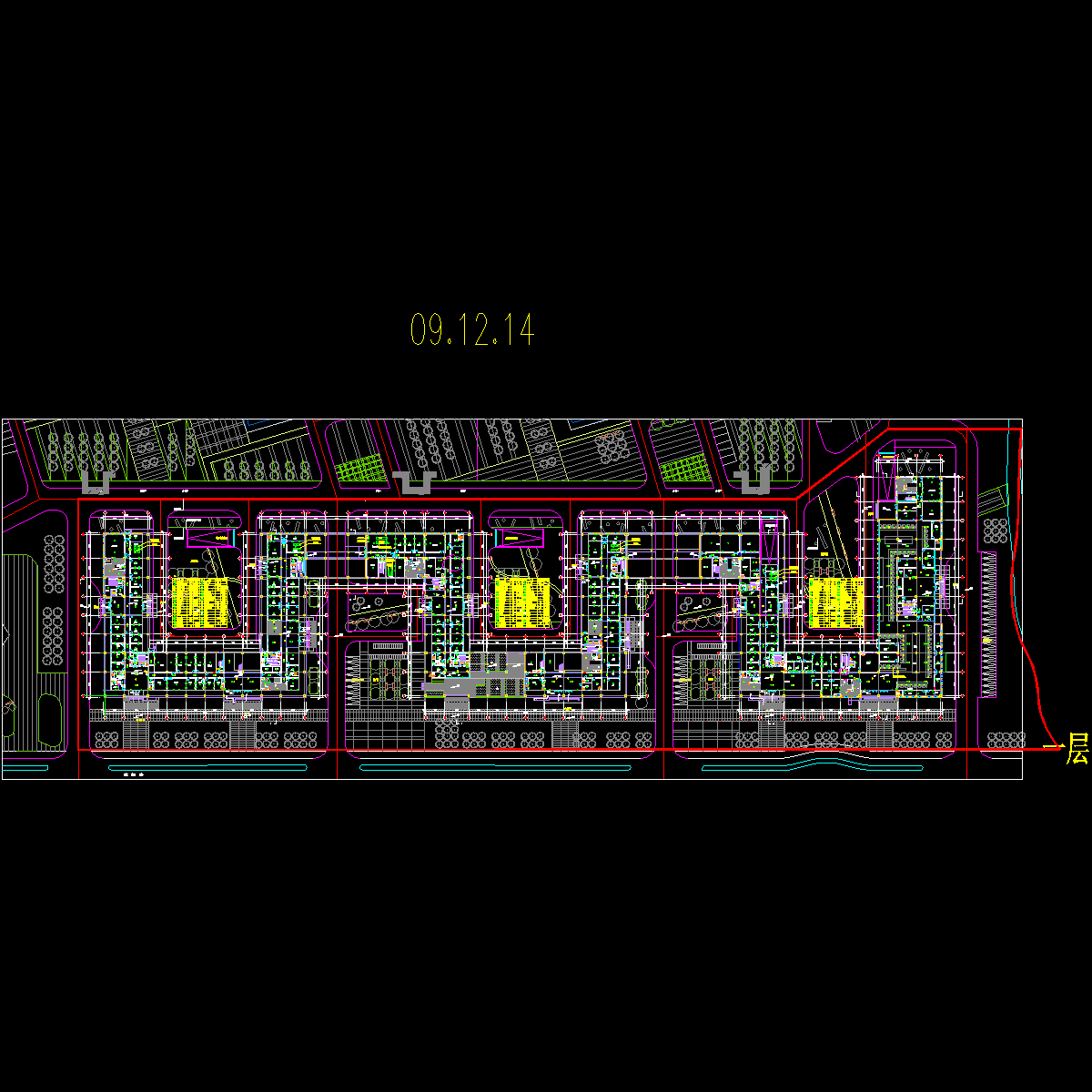

  • 一层弱电平面图.dwg
    一层弱电平面图.dwg
  • 总平面图kuchu.dwg
    总平面图kuchu.dwg
  • 目录.dwg
    目录.dwg
  • civil defence sys.dwg
    civil defence sys.dwg
  • ef块及高压.dwg
    ef块及高压.dwg
  • index.dwg
    index.dwg
  • plan.dwg
    plan.dwg

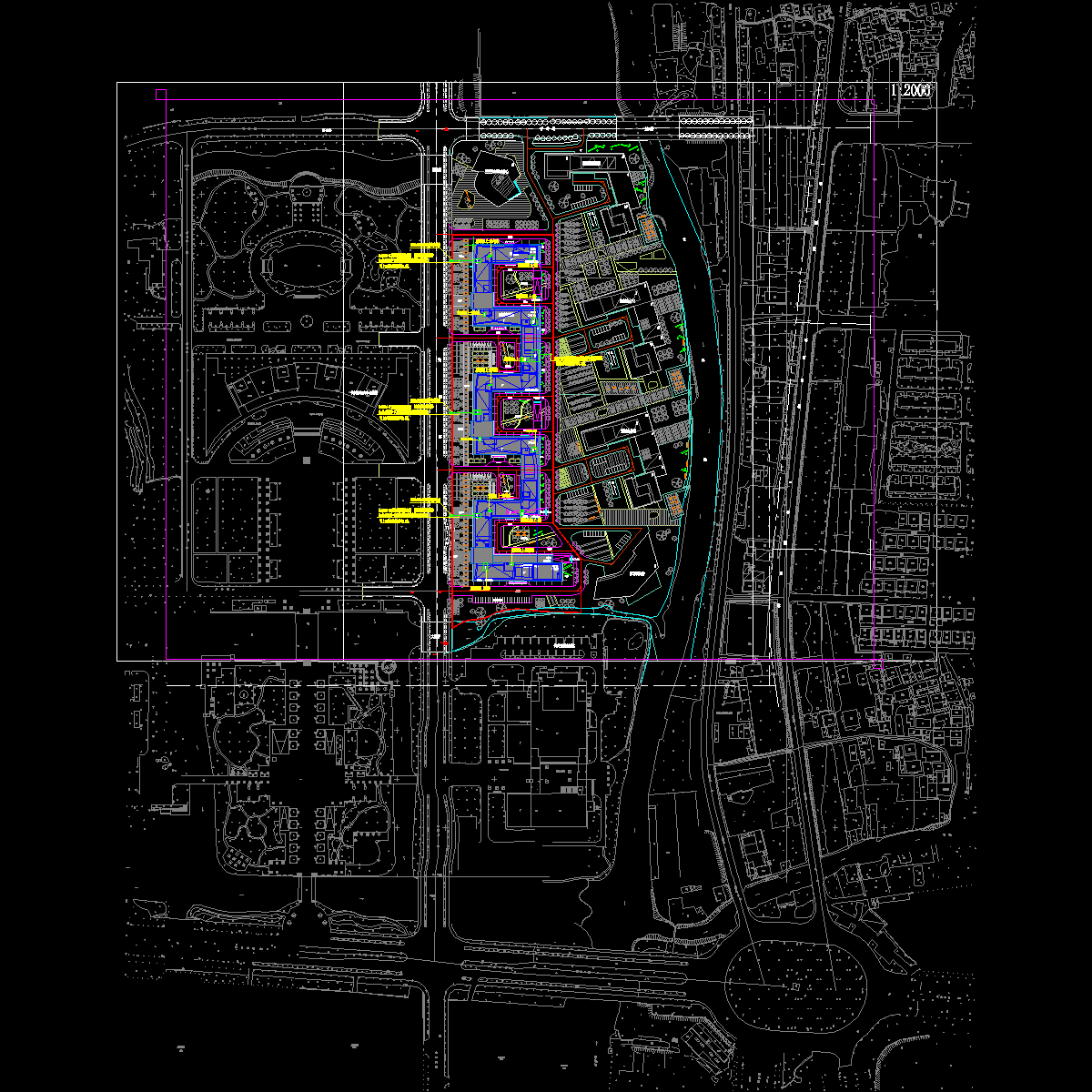

  • site.dwg
