人防工程全套结构图纸.dwg

附件详情

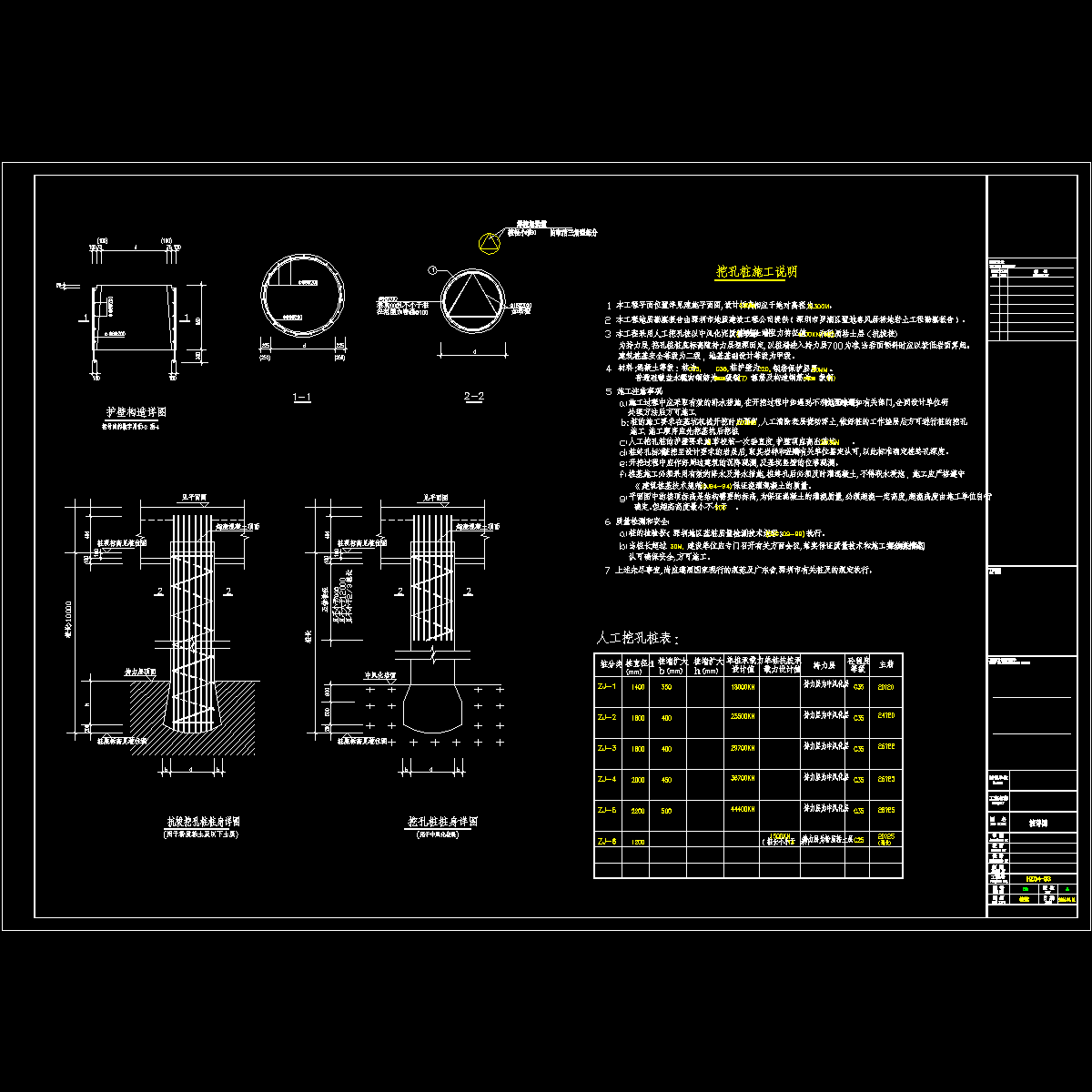

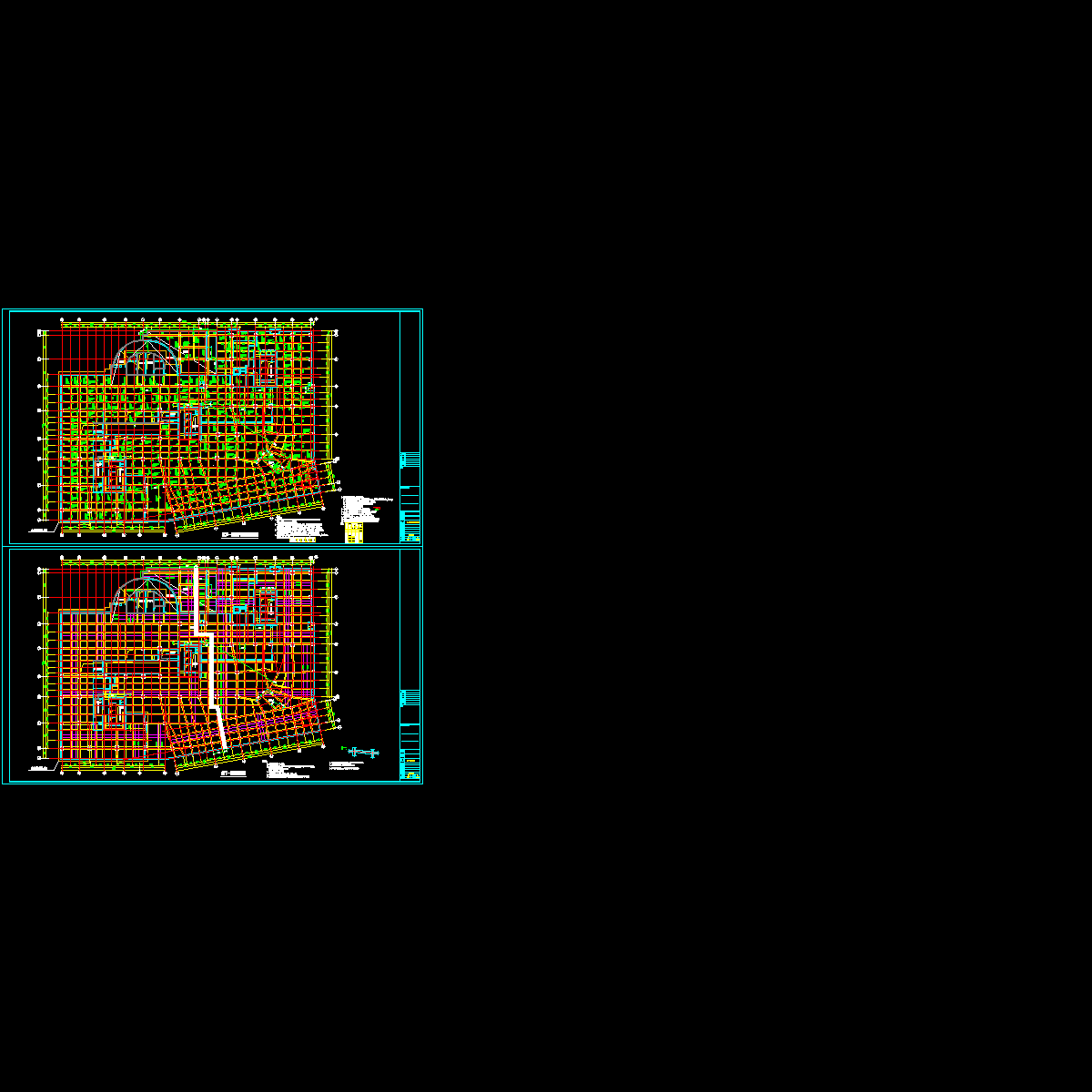

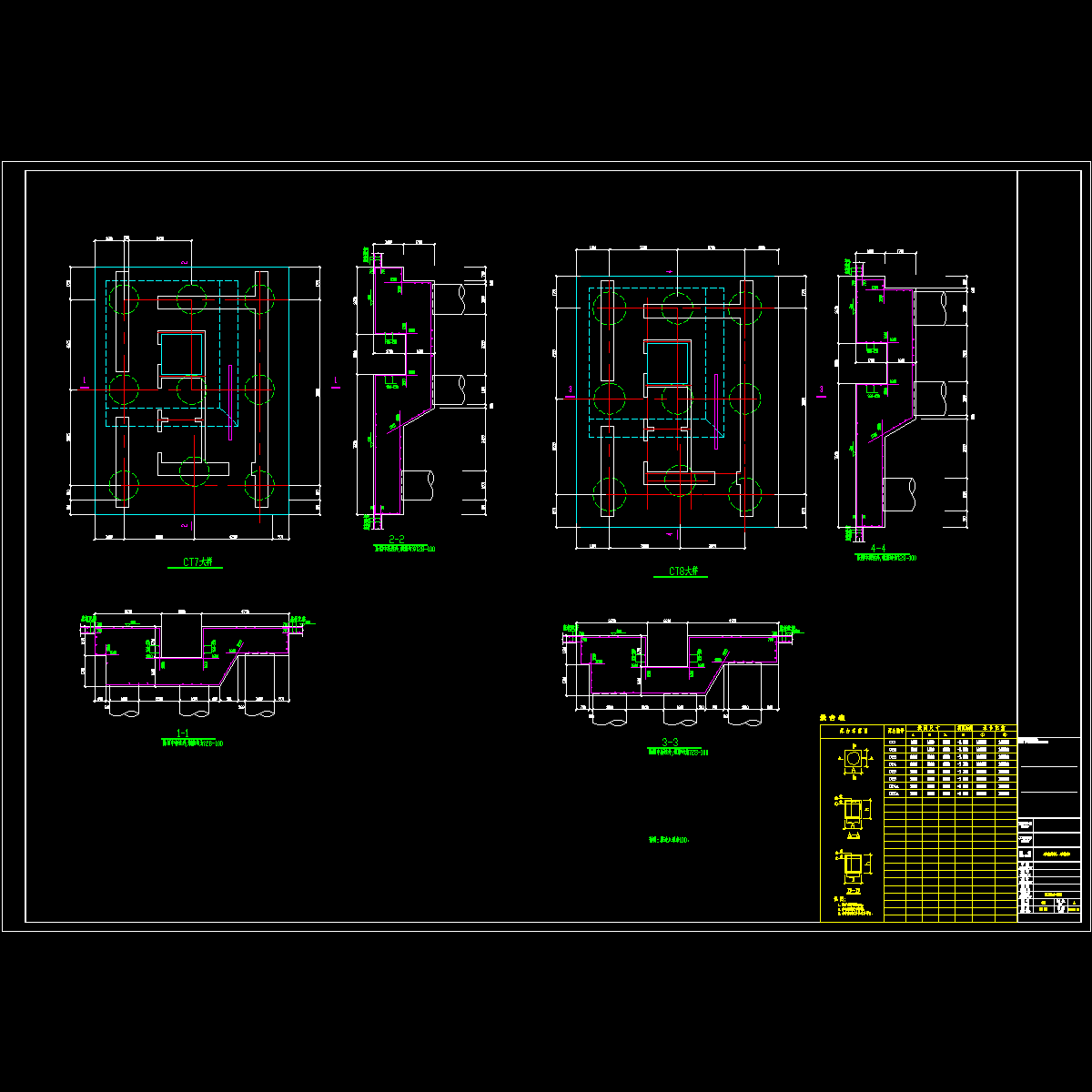

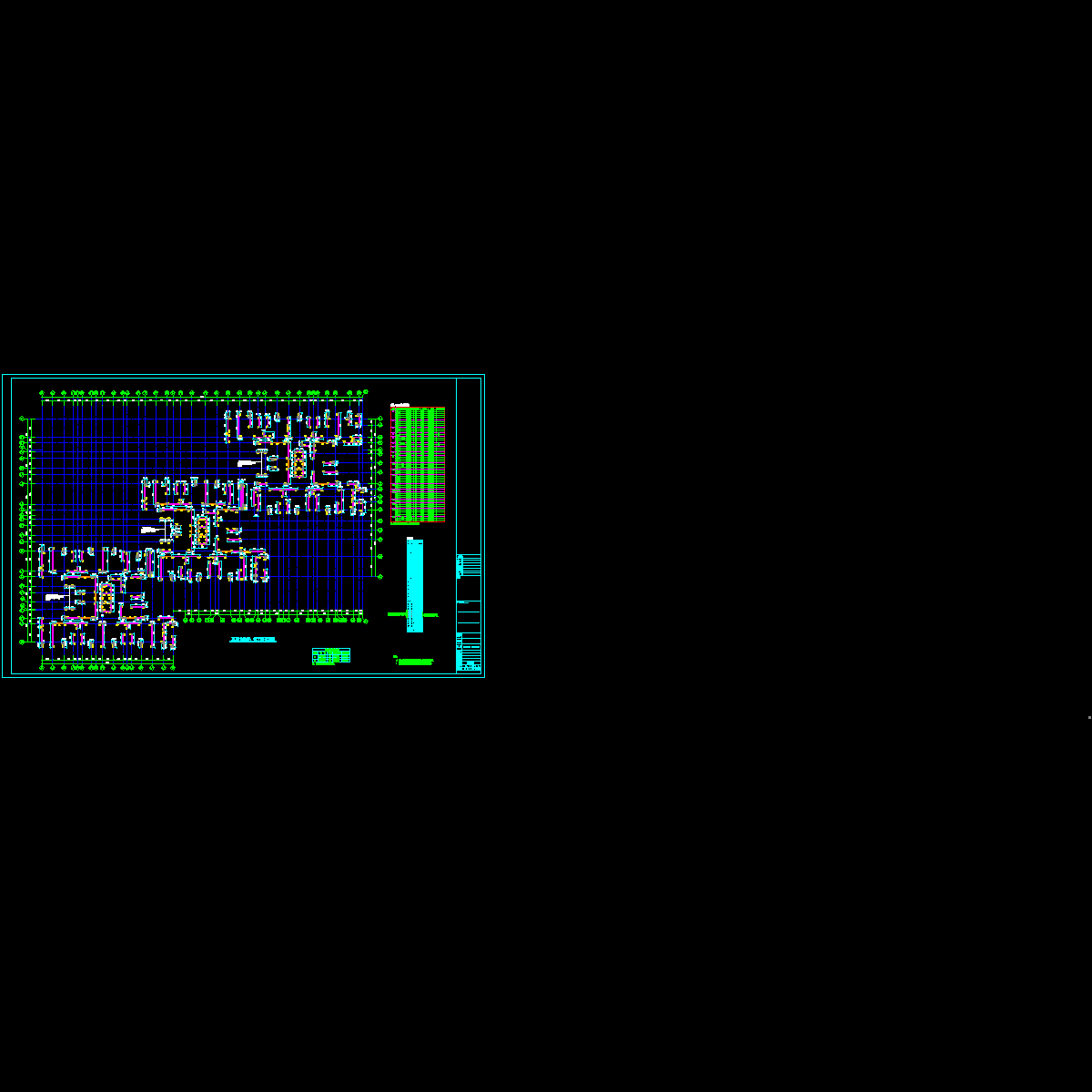

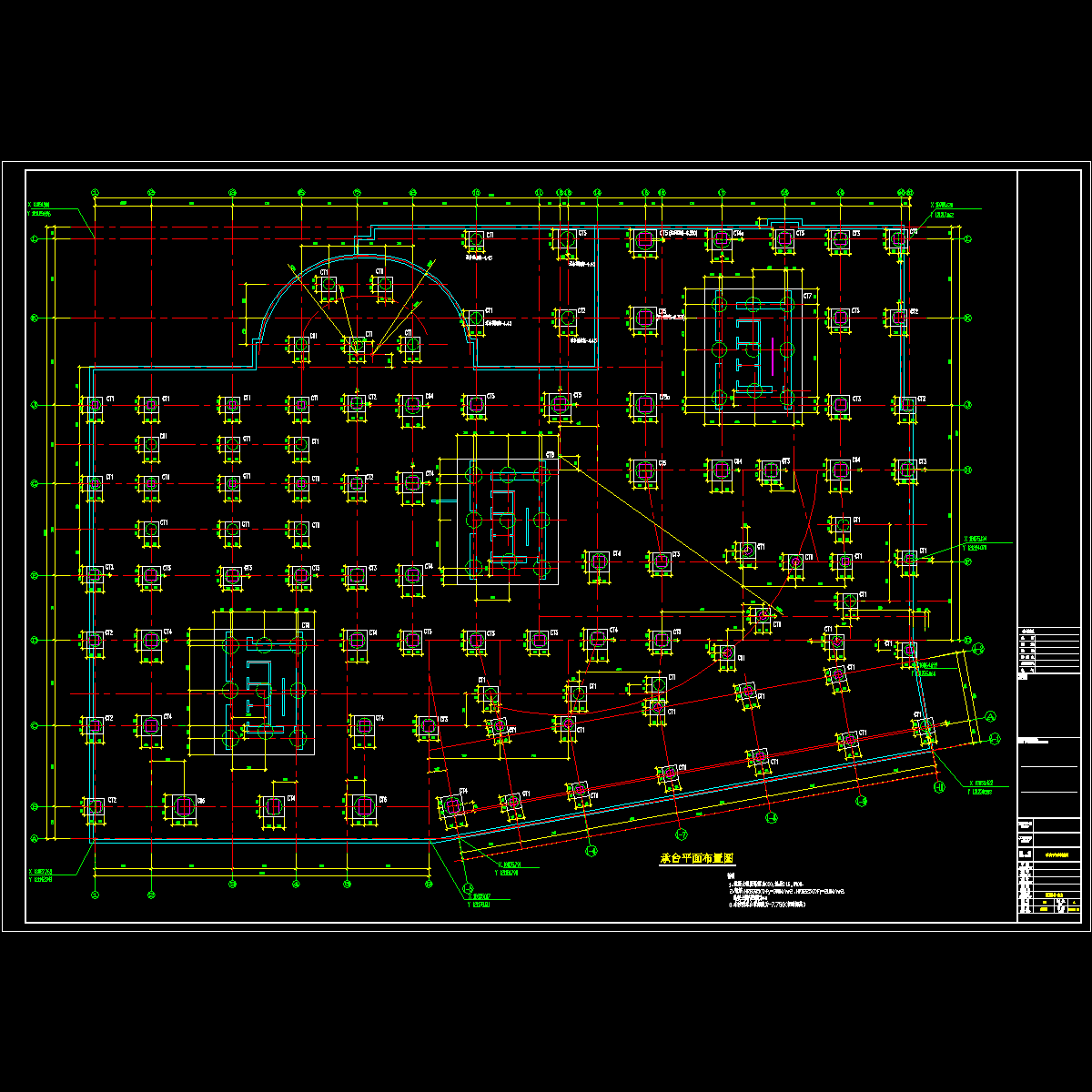

人防工程详细结构图，该项目为六级人防地下室，工程抗震设防烈度为七度(设计基本地震加速度为0.10g)，人防地下室埋于地下二层，结构设计时应考虑其外围构件的抗渗能力和抗腐蚀能力。主体层数34层，三栋塔楼主体结构为框支剪力墙结构，框支框架抗震等级为特一级；加强区剪力墙抗震等级为一级，非加强区剪力墙抗震等级为二级。地下室一层主楼范围内的剪力墙及框架抗震等级按上部采用，超出上部主楼范围且无上部结构部分抗震等级为三级，地下二层抗震等级为三级，裙房抗震等级与同层主楼相同，短肢剪力墙抗震等级提高一级。（短肢剪力墙指其各肢的截面高度于厚度之比均小于8的剪力墙）图纸共61张，包括：资料目录、结构总说明、桩平面布置图、桩详图、钢筋混凝土详图、墙、梁开孔加固详图、承台详图、承台表、地下室底板梁平面配筋图、地下室底板板配筋图、标准构造详图变更表说明及应用示例、人防设计总说明、人防地下室平面布置图、人防1-5号出入口部详图图、地下室外墙配筋图、人防门框墙表、地下二层墙、柱平面布置图、地下一层墙、柱平面布置图、地下一、二层核心筒详图、地下二层~四层约束边缘构件详图、地下一、二层框支柱详图、地下一层楼板配筋图、地下车库坡道结构图、A塔楼LT1结构平面图、B塔楼LT2结构平面图、C塔楼LT3结构平面图、一层梁平面整体配筋图、一层板配筋图、二层梁配筋图、二层板配筋图、三层梁配筋图、三层板配筋图、四层梁配筋图、四层板配筋图、五层平面模板图、五层梁配筋图、五至七层墙、柱平面布置图、八至三十四层墙、柱 、标准层边缘构件详图、A、B、C栋小屋面结构图、地下室生活水池结构图等。
