7层中心医院手术室空调施工图纸.

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:高层建筑
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计内容:空调,通风,其它
  • 空调系统:全空气系统
  • 水系统:双管制
  • 节点大样:风机盘管

附件详情

工程包括四层办公用房;五层Ⅲ级手术室1O间、洁净走廊、洁净辅助用房、清洁走廓及其辅助用房;六层手术部Ⅰ级手术室2间、Ⅱ级手术室2间、Ⅲ级手术室5间、Ⅲ级正负压手术室1间、洁净走廊、洁净辅助用房、清洁走廊及其辅助用房。四层层高3.8米、梁底高3.1米;五层层高5.4米、梁底高4.7米;六层层高5.4米、梁底高4.7米。
供应四层的空调机组设置于同层机房,五、六层的空调机组机房设置在七层的设备机房。设备层层高3.8米,梁底高3.1米。


2

3

4

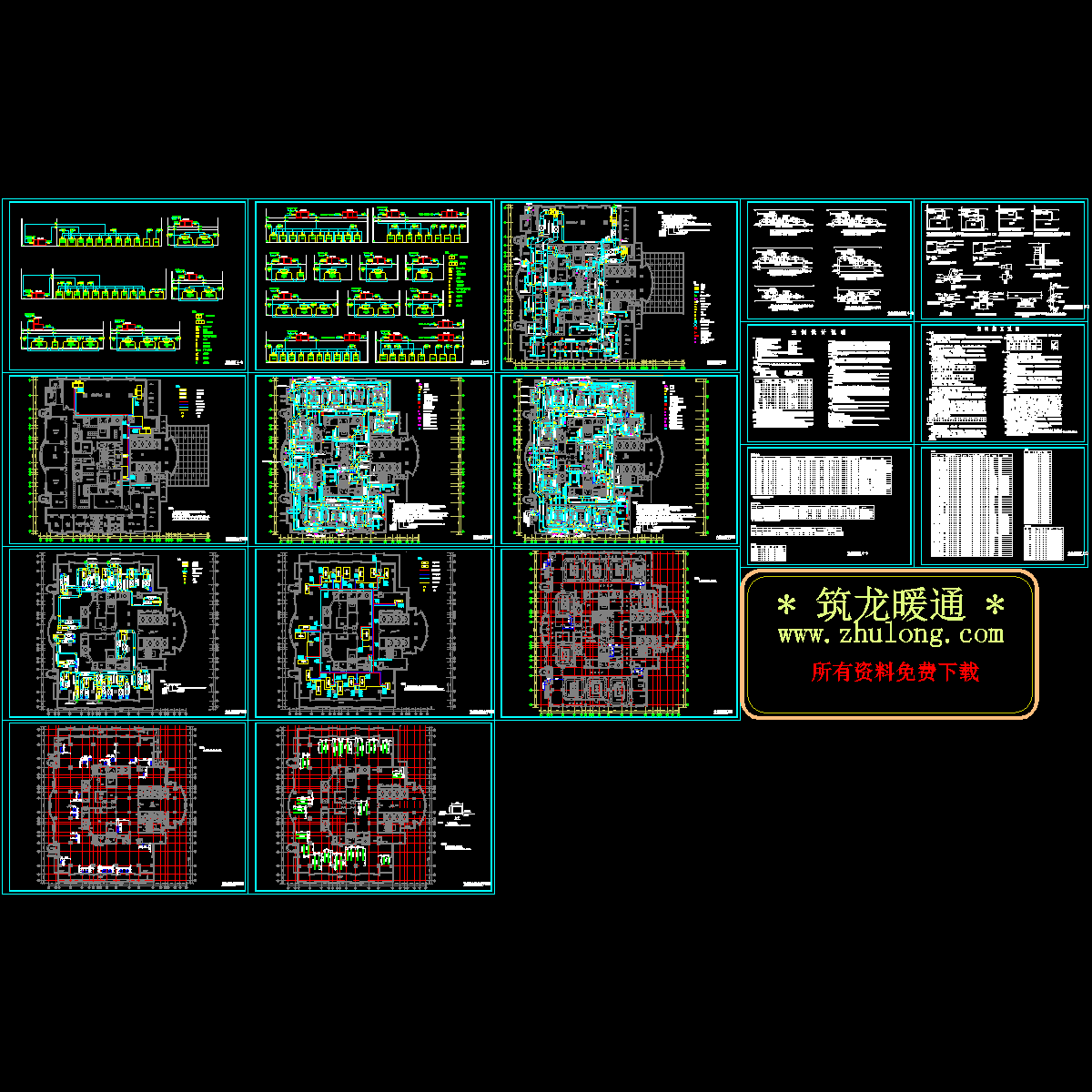

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
