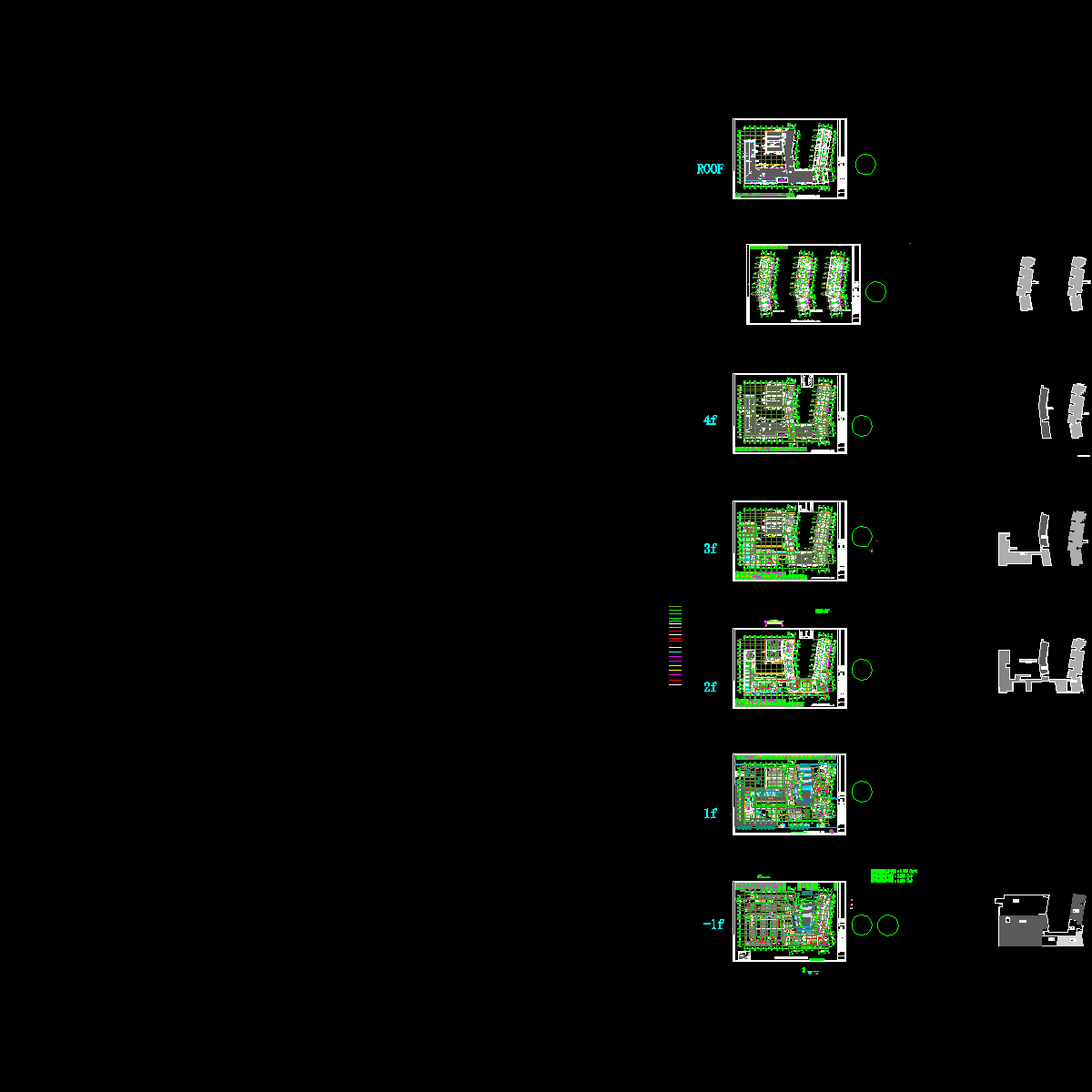

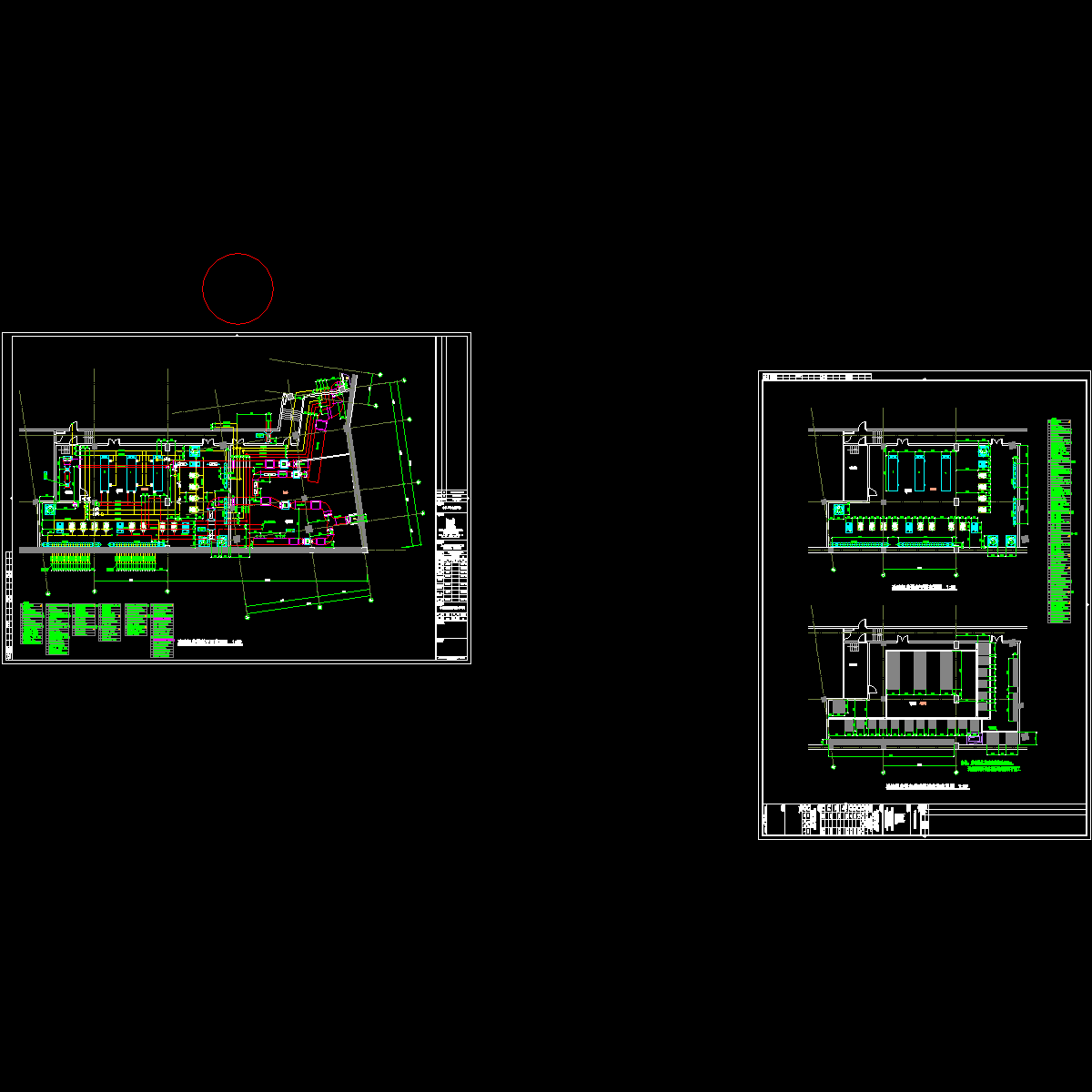

学校暖通施工图（通风管平面、空调机房及冷冻机房大样、人防图纸等）.dwg

一、设计范围

根据业主要求对教学楼和学院楼作中央空调设计；对设备用房作机械通风设计；对厕所等作机械排风设计；对地下汽车库作机械排风（兼排烟）设计；对中庭、大报告厅、阶梯教室等作排烟设计；对消防前室和楼梯间作防烟设计；地下一层人防物资库的人防设计。厨房用燃气系统由业主委托燃气设计单位另行设计，不在该资料范围内，该资料仅预留煤气表间。

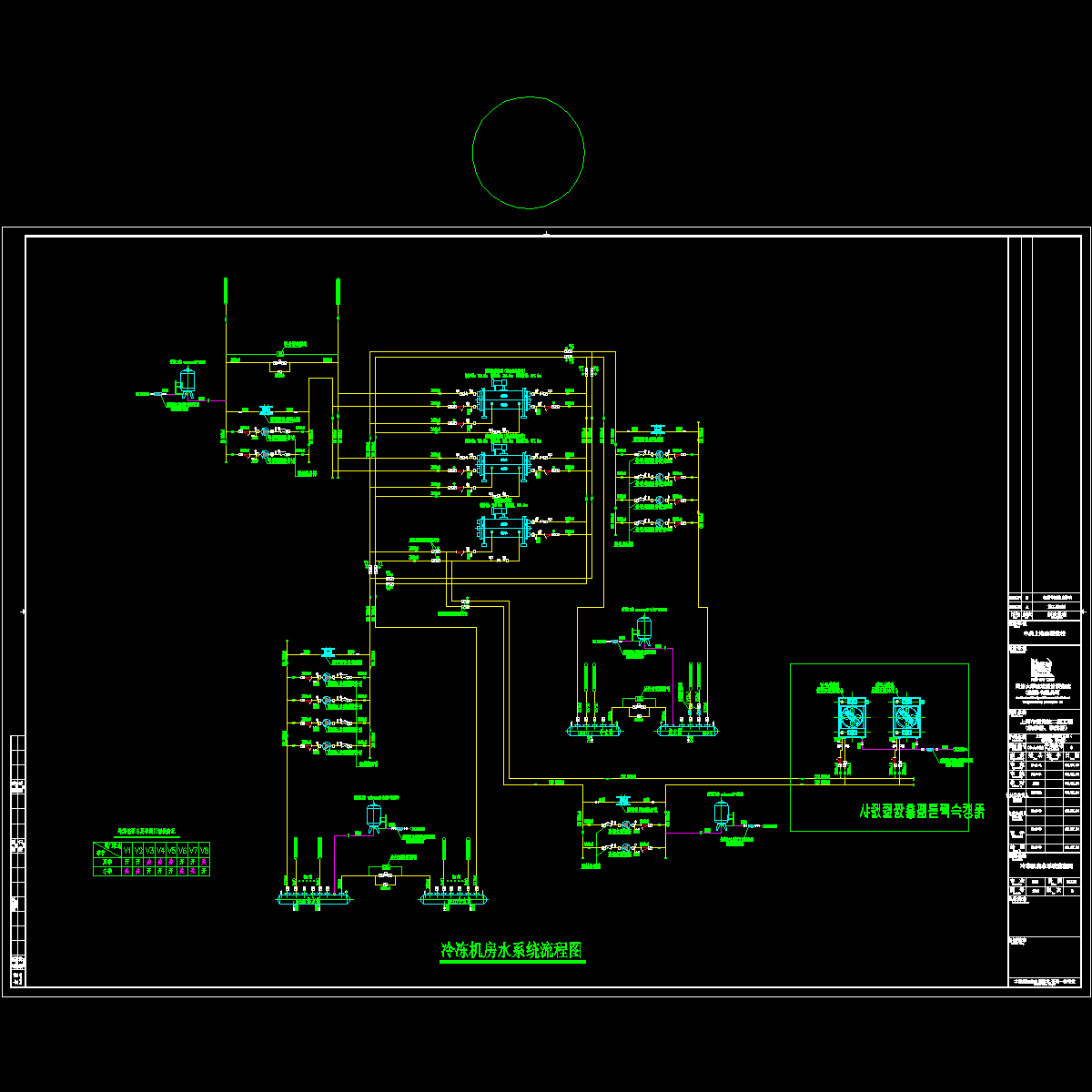

二、冷热源

1. 由于该项目所处位置不能设置锅炉房，为了解决生活热水热源需求，经多方评审，空调的冷热源以及生活热水的热源采用地源热泵形式。按照生活热水所需热量选用两台带全热热回收功能的地源热泵机组，机组制冷量为733.3kw、制热量为753.8kw、热回收量为677.7kw；另设置一台常规的地源热泵机组满足空调系统剩余的冷热量，机组制冷量为733.3kw、制热量为753.8kw。根据全年冷热平衡计算，全年排热量比吸热量多1467137kwH，故为常规的地源热泵机组设置一台处理水量为200T/h（湿球温度为28.2%
