单层室内田径馆钢混框架结构CAD施工图纸2015.dwg

  • 建筑类别:体育

  • 建筑高度:单层建筑

  • 地上层数:1层

  • 图纸设计深度:施工图

  • 民用建筑设计使用年限:50年

  • 建筑结构形式:钢筋混凝土结构

  • 钢筋混凝土结构:框架

  • 结构安全等级:二级

  • 地基基础设计等级:丙级

  • 抗震设防烈度:7度抗震

  • 风压:0.45kN/平方米

  • 雪压:0.25kN/平方米

  • 参考图纸:15张

  • 设计年代:近代

项目概要

项目名称:某学校异地新建工程-10田径馆

工程地点:江苏南通

建筑面积:4620.62m2;地上1层,建筑高度:6.950m;结构体系:框架结构;基础形式:桩基;

绿色星级目标:一星;

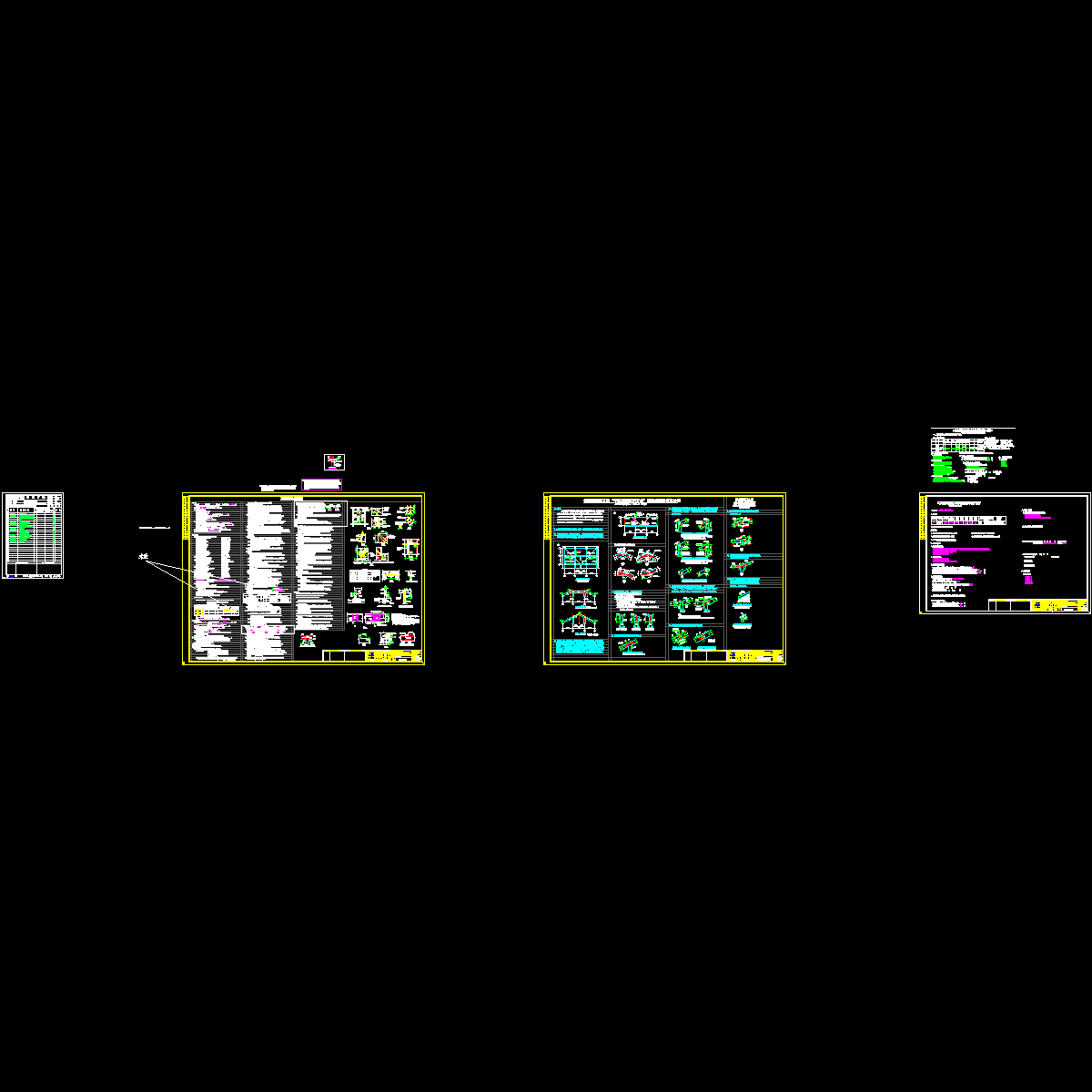

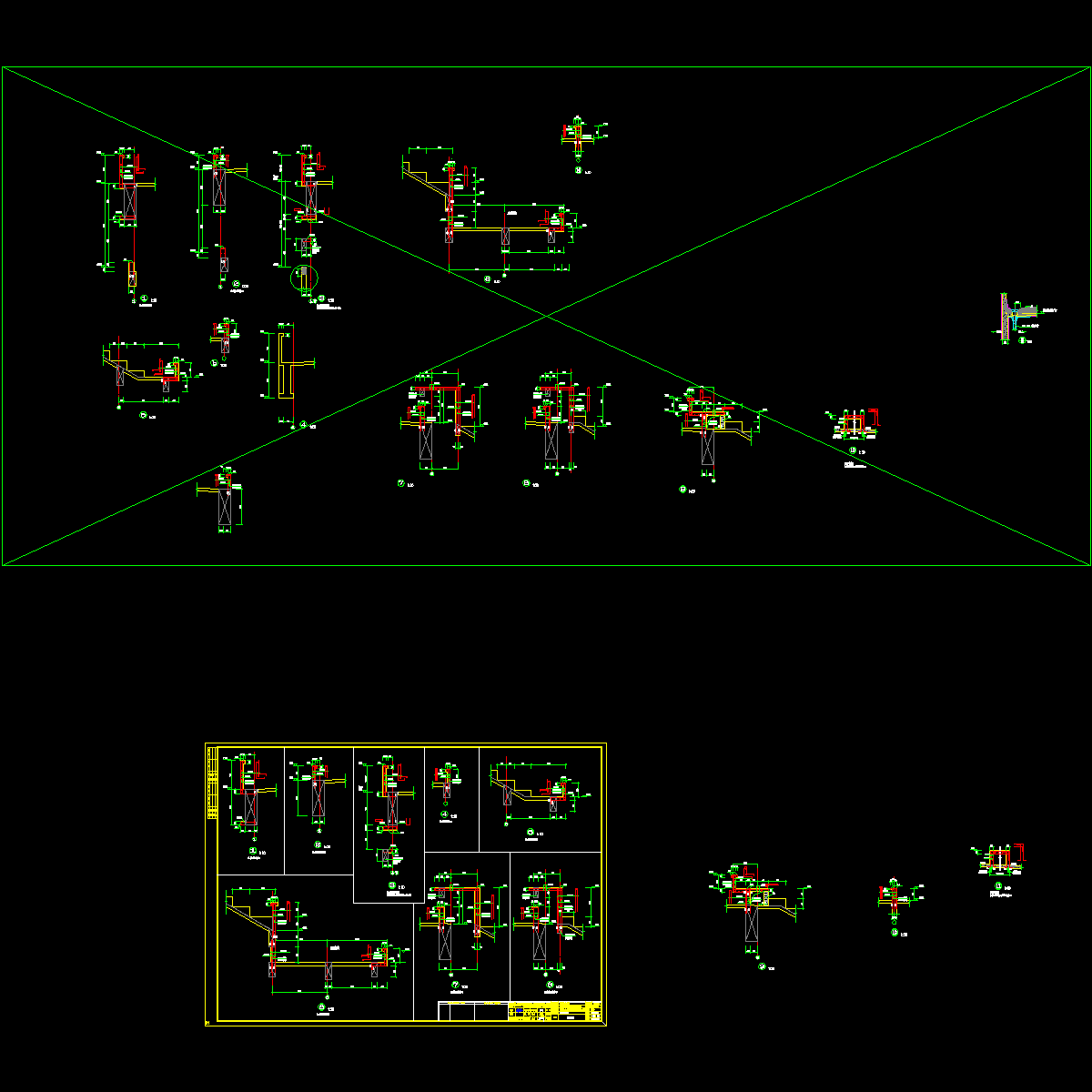

单层室内田径馆钢混框架结构施工图近代,主要包括:结构设计说明;绿色设计专篇(结构);桩位平面布置图;承台及连系梁平面布置图;承台详图;柱平面布置图;基础梁平面布置图;看台层模板及板配筋图;看台层梁配筋图;楼梯结构详图;节点详图等;CAD PDF格式;

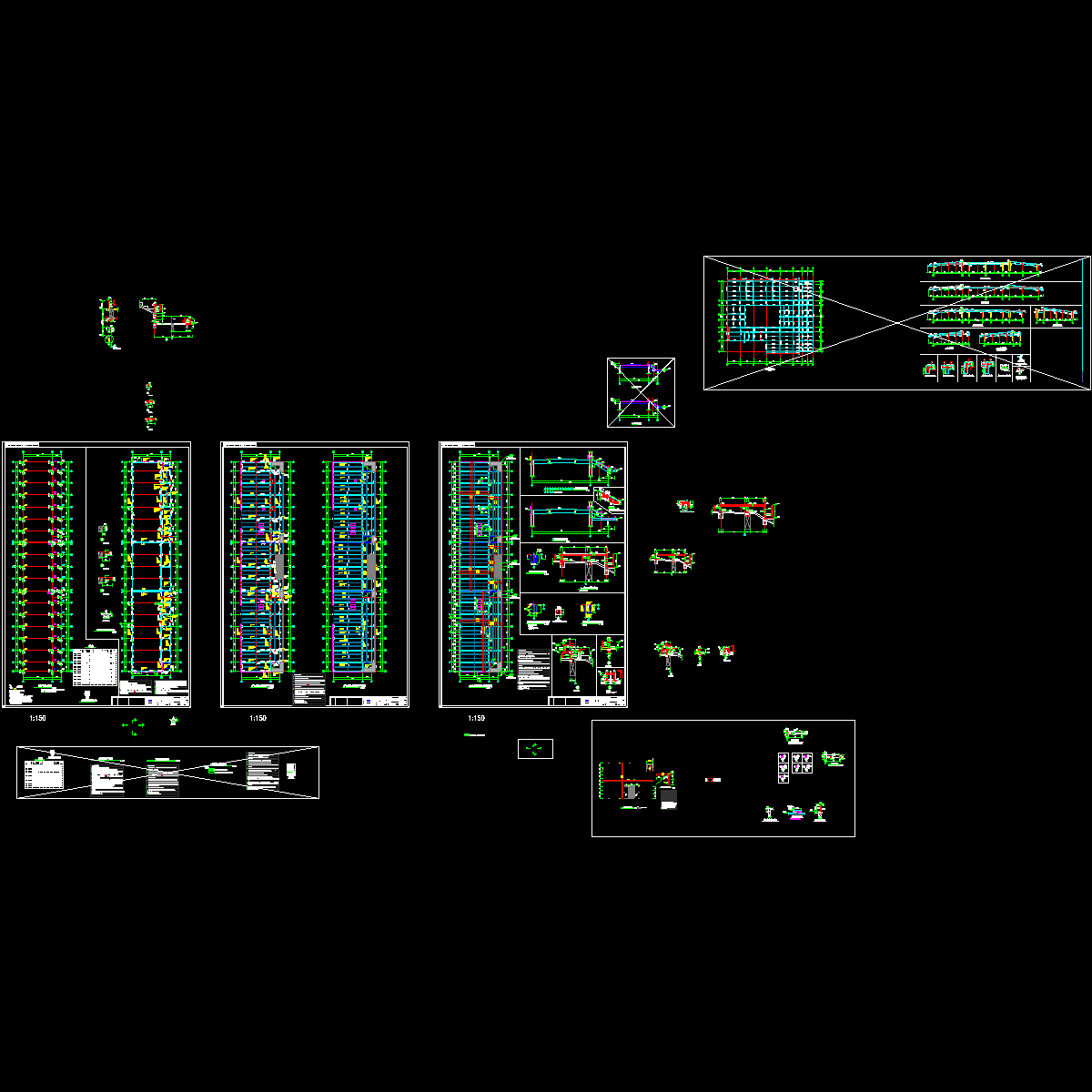

看台主次梁配筋图

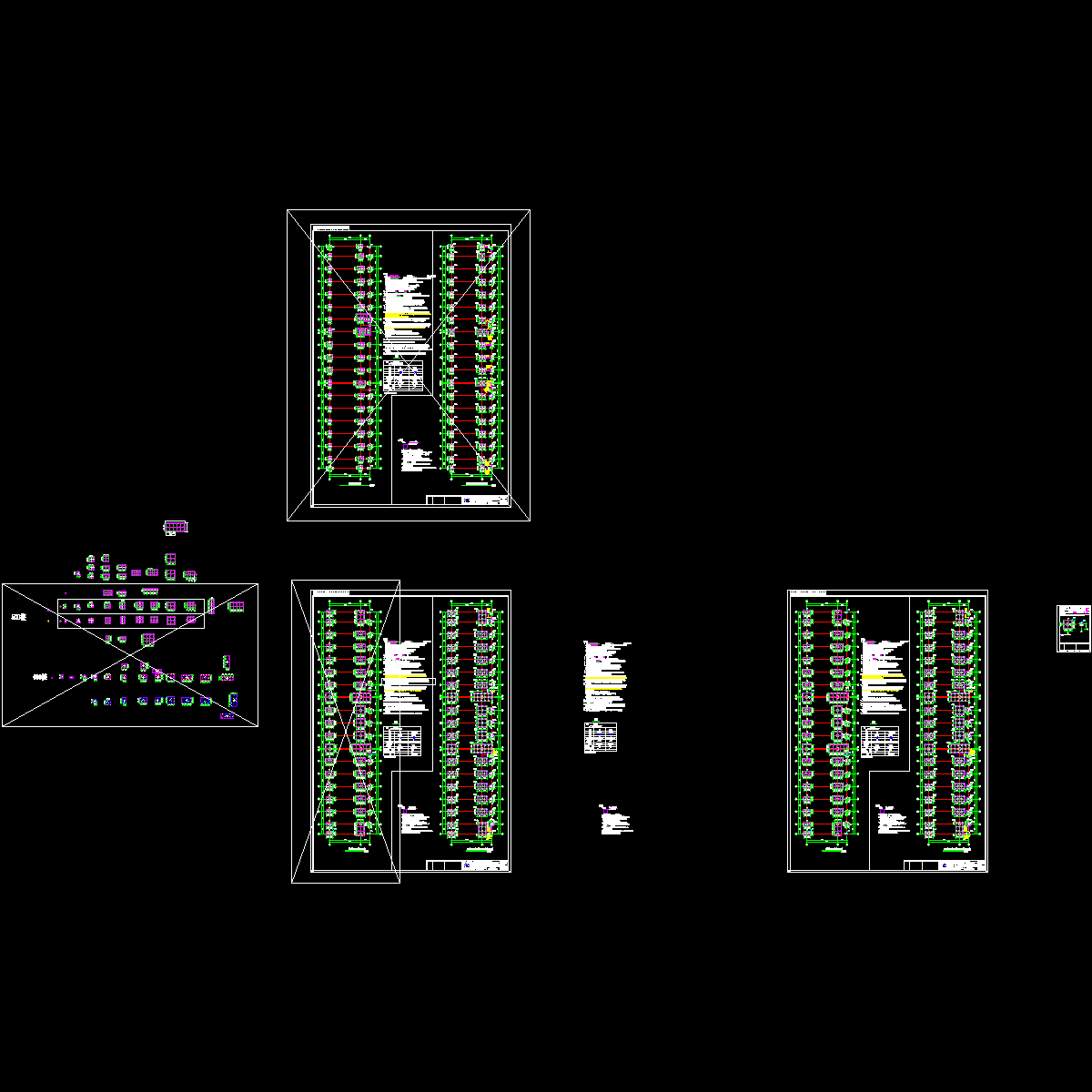

柱平面布置图2

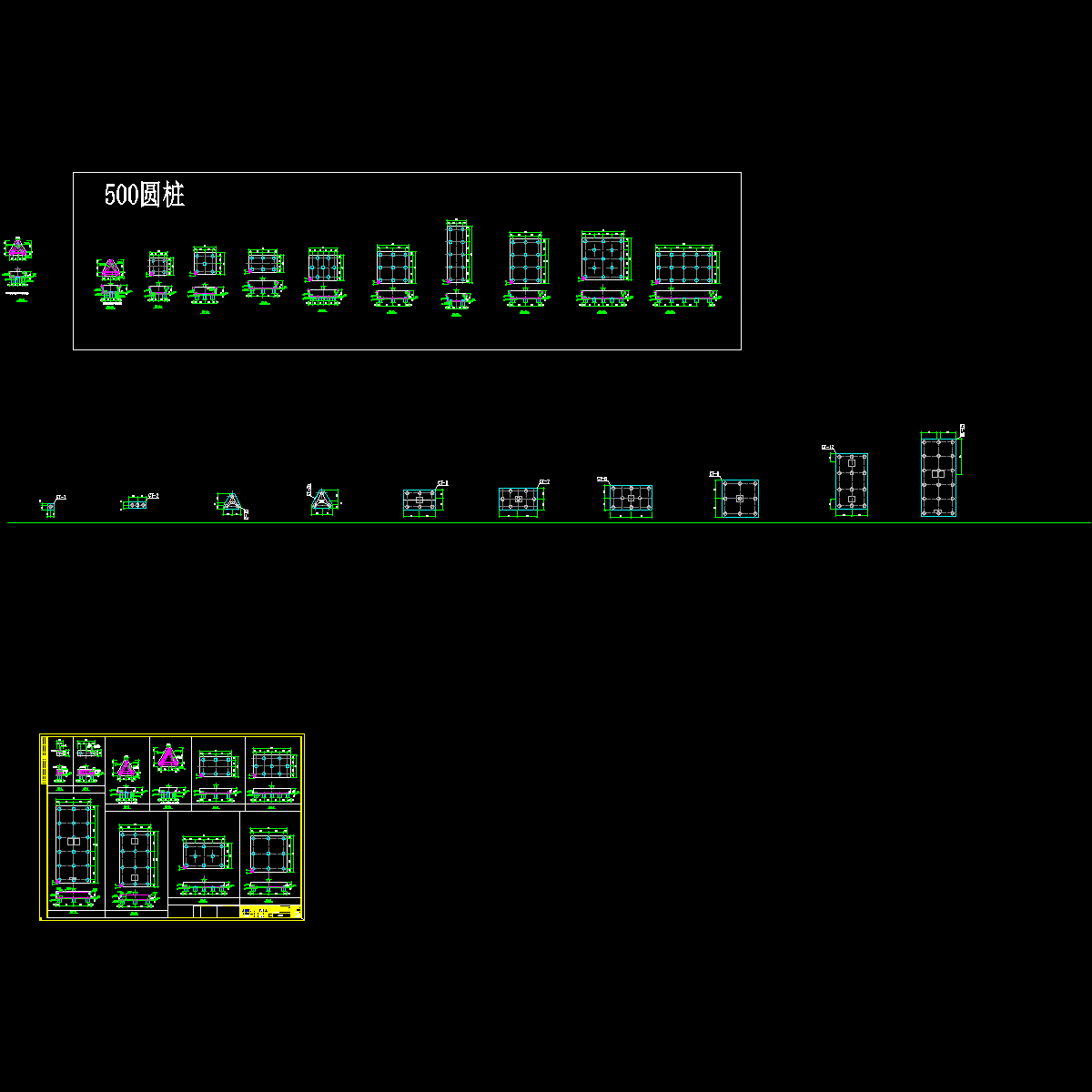

桩位承台及连系梁平面布置图

资料目录

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • cap-xt.dwg
    cap-xt.dwg
  • detail.dwg
    detail.dwg
  • list&sm.dwg
    list&sm.dwg
  • pm.dwg
    pm.dwg
  • s-dx-pm.dwg
    s-dx-pm.dwg
  • stair.dwg
    stair.dwg
  • 结修-10-01.dwg
    结修-10-01.dwg
  • 结修-10-02.dwg
    结修-10-02.dwg
以上是部分截图,请下载附件后查看完整高清内容
