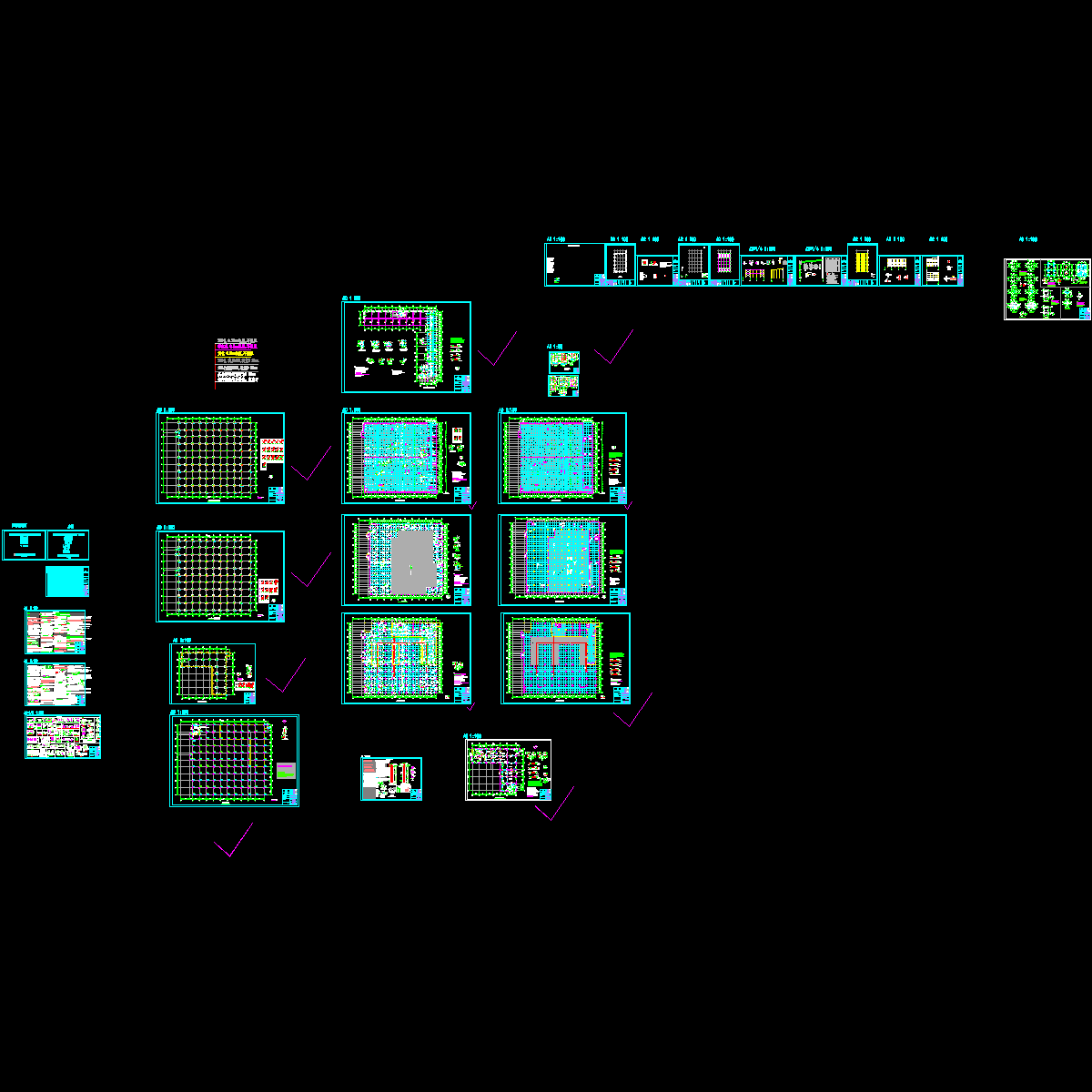

机场航空食品楼结构施工大样图2019.dwg

• 建筑类别：交通建筑

• 建筑高度：多层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢筋混凝土结构,钢结构

• 钢筋混凝土结构：框架

• 钢结构：门式刚架

• 基础形式 ：独立基础

• 地基基础设计等级：乙级

• 抗震设防烈度：6度抗震

• 风压：0.3kN/平方米

• 设计年代：近代

项目概要：

位于贵州省贵阳市，总建筑面积详建施。

本子项为航空食品工程，局部地下1层，主厂房二层，局部地上三层，房屋高度为16.8米，采用框架结构，嵌固部位取在基础顶，基础采用柱下独立基础（局部桩基）。

结构规则性判别：不规则建筑

除此之外，航空食品工程还包括单层门式刚架结构。

一层（-0.750）梁平法施工图

负一层（-5.650）梁板平法施工图

基础平面布置图

基础刚性角控制图

交接朱、抗风柱柱脚安装节点

抗风柱大样图
