地上2层汽车4S店钢框架结构CAD施工图纸.dwg
-
建筑类别：其他
-
建筑高度：多层建筑
-
地上层数：2,4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构,钢结构
-
钢筋混凝土结构：框架
-
钢结构：其他结构
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：8度抗震
-
风压：0.45kN/平方米
-
雪压：0.4kN/平方米
-
参考图纸：50张
-
设计年代：近代
地上2层汽车4S店钢框架结构施工图（含辅助用房）
项目概要：
本建筑工程名称为：北京某汽车4S店,位于北京市海淀区。本建筑为整体地下一层地下室底盘上托两栋建筑物，分别为大众汽车4S店及辅助用房。大众汽车4S店地上两层（局部有夹层），采用钢框架结构；辅助用房地上四层，采用现浇钢筋混凝土框架结构；地下室采用现浇钢筋混凝土框架结构。基础采用独立基础加防水板。CAD格式，编制于近代年。

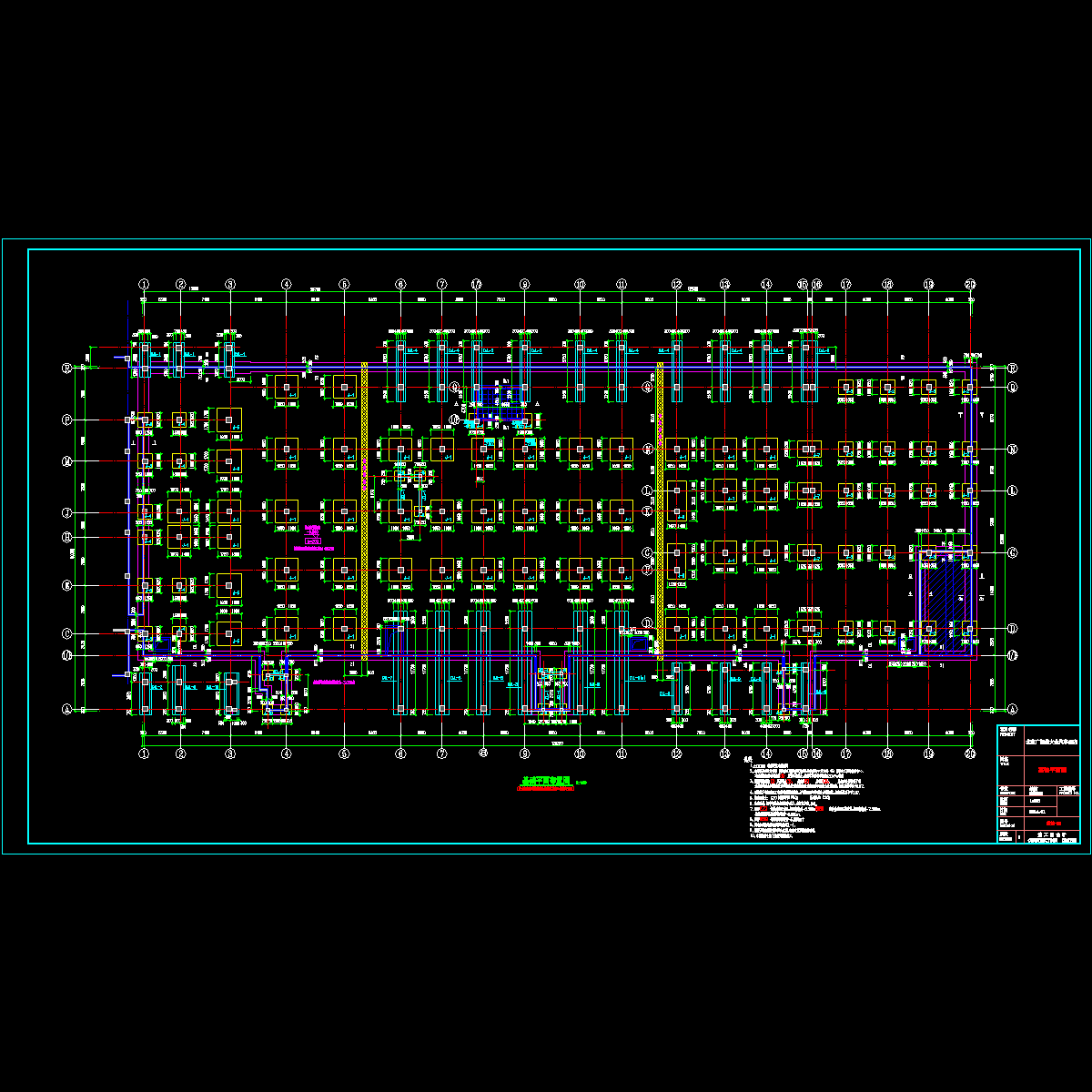

4S店基础平面布置图
4S店一层顶结构平面布置图
辅助用房首层顶梁配筋平面图
4S店夹层结构平面布置图
4S店夹层顶板配筋平面图
板肋悬挑措施
楼承板详图
夹层节点详图
柱与梁交接处的压型钢板支托
悬挑梁端配筋构造
以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-

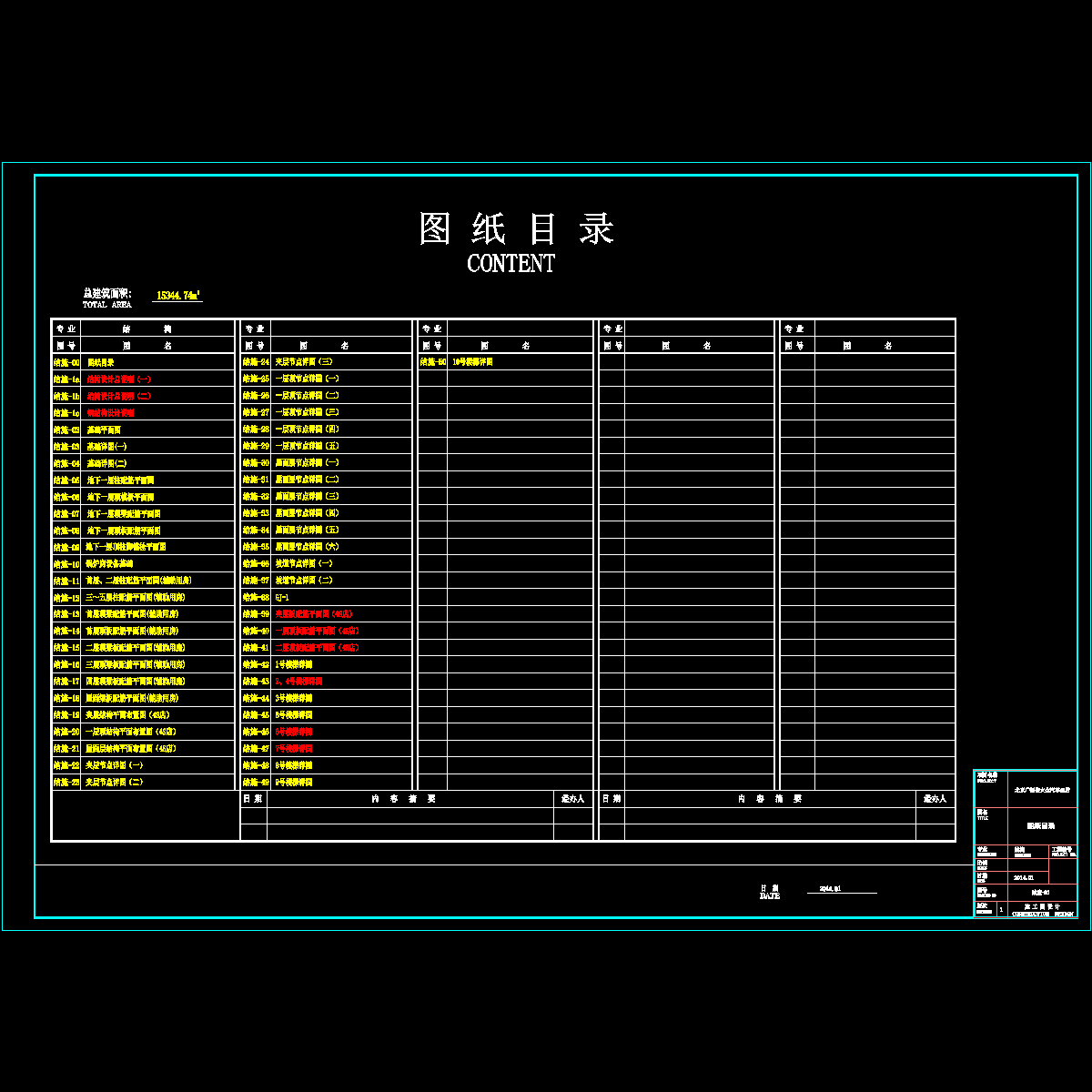

结施-00.dwg -
结施-02.dwg -
结施-03.dwg -
结施-04.dwg -
结施-05.dwg -
结施-06.dwg -
结施-07.dwg
-
结施-08.dwg
-
结施-09.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：12.64 MB
- 收藏次数：0
-
文件名称：
附件-995896865575875507.zip
