铝单板檐口构件节点图纸2018
该附件是
铝单板檐口构件节点图（CAD）
，出图时间是2月，属于竣工图。

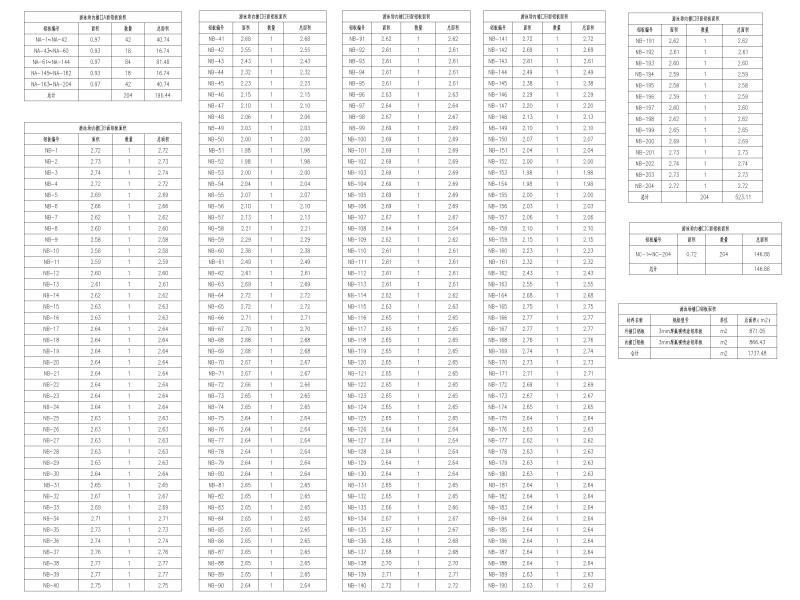

内容包含：檐口构件节点图、设计说明、檐口材料清单、游泳场金属屋面外檐口各面铝板平面布置图、檐口各面铝板数量及面积、檐口铝板示意图等，共计图纸14张。
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

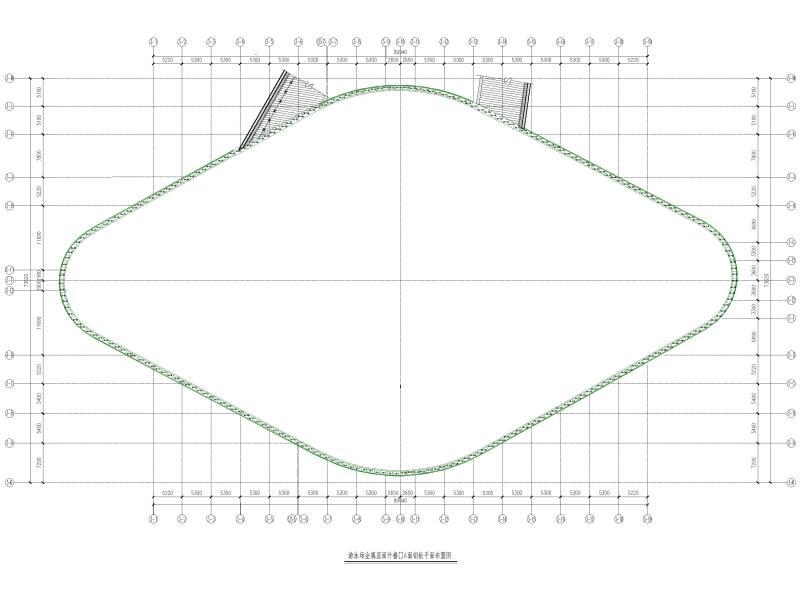

金属屋面外檐口铝板平面布置图

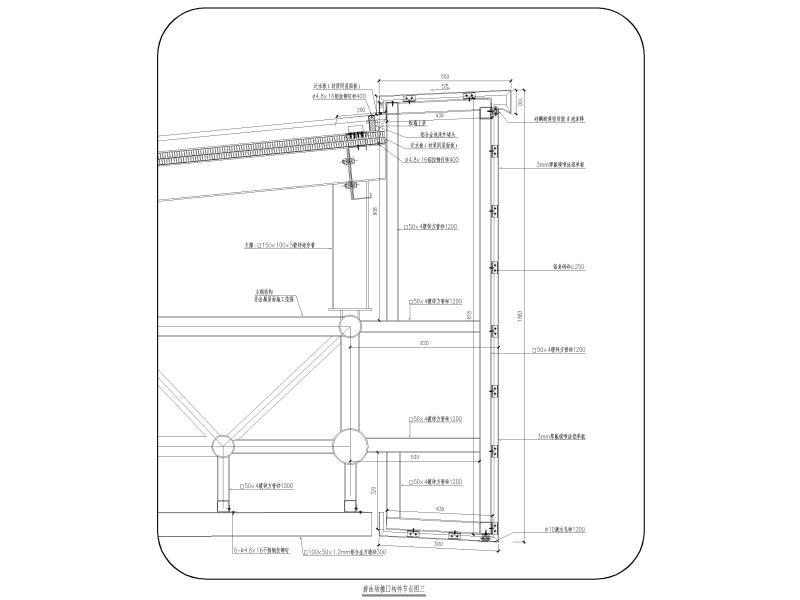

檐口构件节点图
游泳场檐口构件节点图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
铝单板节点 - 1 -
铝单板节点 - 2 -
铝单板节点 - 3
以上是部分截图，请下载附件后查看完整高清内容
