28层商住楼结构施工图纸.dwg

  • 建筑类别:住宅,商业
  • 建筑高度:高层建筑
  • 地上层数:28层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:26张
  • 设计年代:近代

附件详情

武汉某28层商住楼结构图
该资料为:武汉某28层商住楼结构图
该项目高层主体采用现浇钢筋混凝土剪力墙结构,地上28层,地下一层,作为停车库及人防使用。
建筑物抗震设防烈度为六度
基本风压:0.40kN/平方米
基本雪压:0.50KN/平方米
该资料包含:

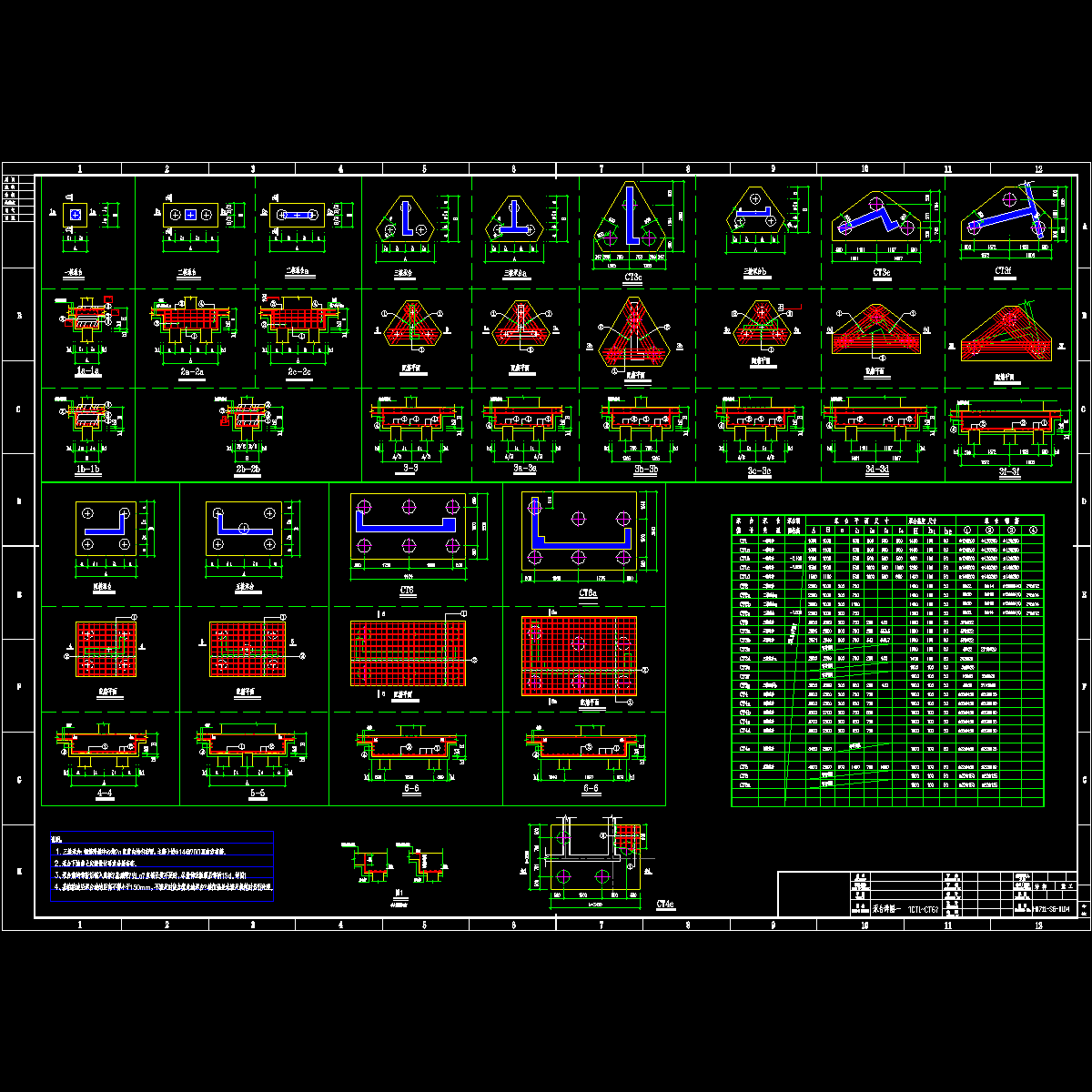

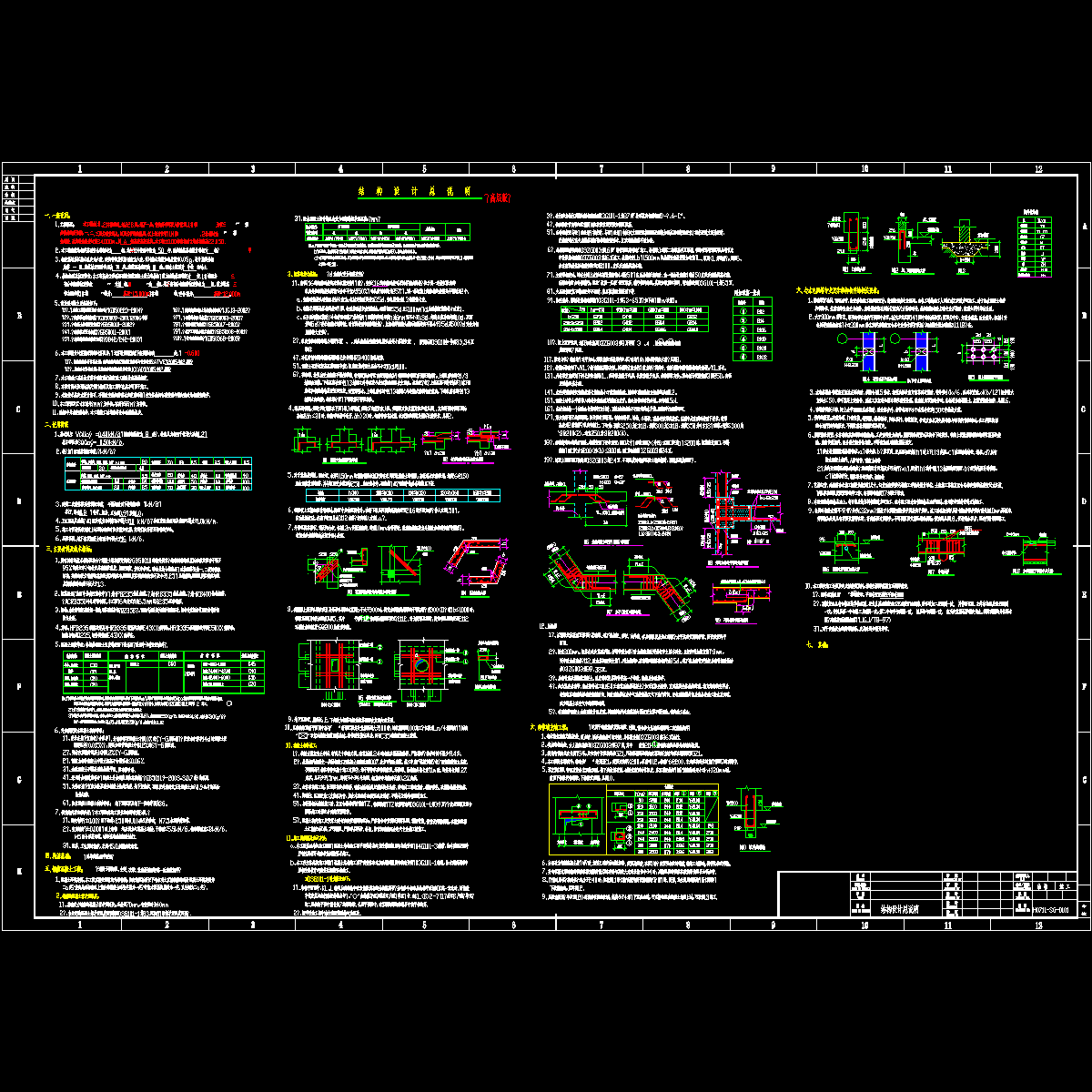

结构设计总说明、桩位图、基础平面布置图、承台详图、详图、DTQ、基础平面配筋图、墙、柱平面布置图、墙、柱配筋图、各层平面板配筋图、各层平面梁配筋图、屋顶平面板配筋图、屋顶平面梁配筋图、楼梯 平面布置图 共26张图纸。


2

3

4

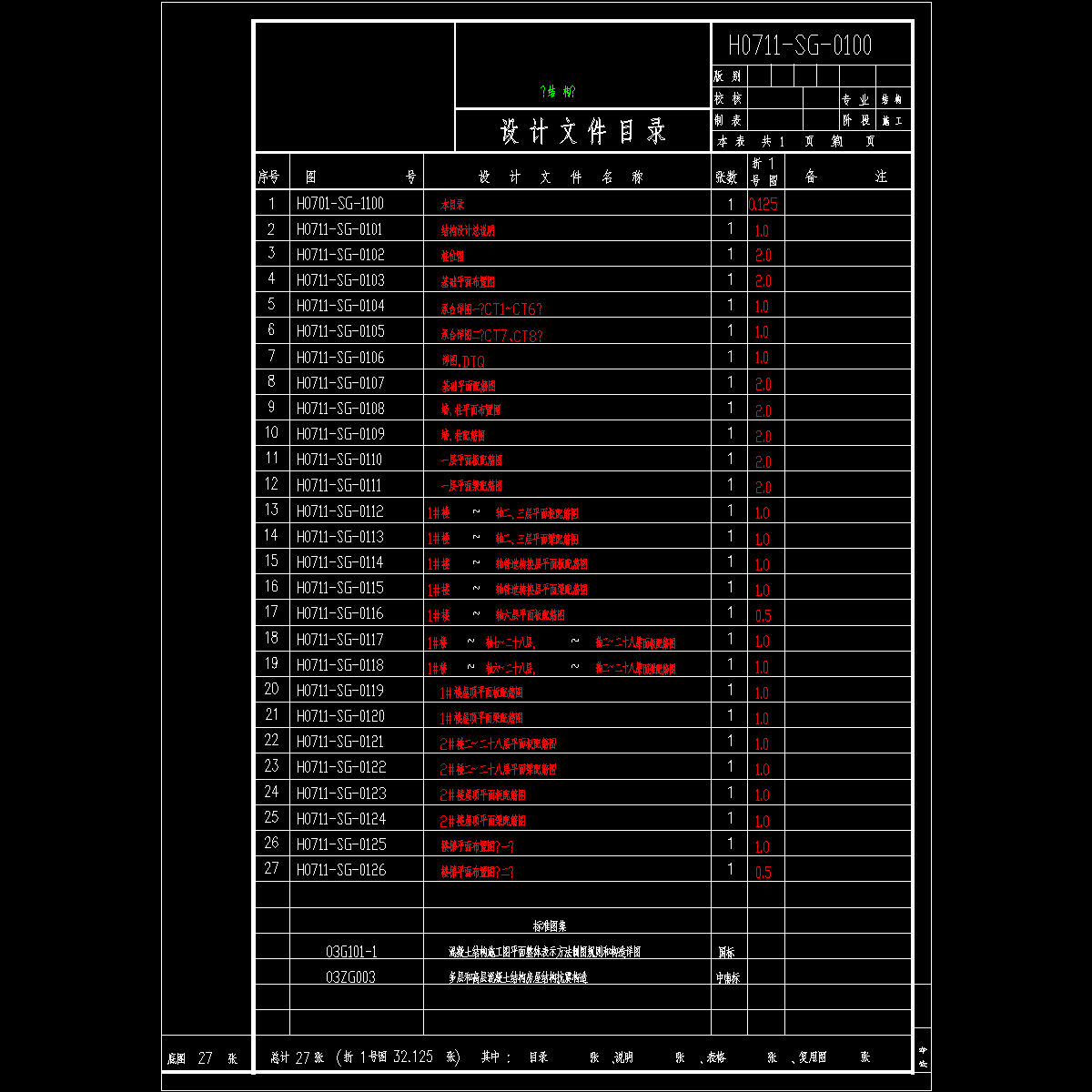

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • h0711-sg-0100.dwg
    h0711-sg-0100.dwg
  • h0711-sg-0101.dwg
    h0711-sg-0101.dwg
  • h0711-sg-0102.dwg
    h0711-sg-0102.dwg
  • h0711-sg-0103.dwg
    h0711-sg-0103.dwg
  • h0711-sg-0104.dwg
    h0711-sg-0104.dwg
  • h0711-sg-0105.dwg
    h0711-sg-0105.dwg
  • h0711-sg-0106.dwg
    h0711-sg-0106.dwg
  • h0711-sg-0107.dwg
    h0711-sg-0107.dwg
  • h0711-sg-0108.dwg
    h0711-sg-0108.dwg
  • h0711-sg-0109.dwg
    h0711-sg-0109.dwg
以上是部分截图,请下载附件后查看完整高清内容
