5层综合楼弱电智能化专项施工图纸

该附件为河南多层综合楼弱电智能化专项施工图。

概况：

该项目为河南省综合楼，建筑层数为地上5层,地下1层， 建筑高度为36米，总建筑面积为29175平方米。该项目为一类高层建筑。一层设弱电控制机房、弱电信息机房，地下层设弱电进户间、移动通讯机房，楼内设竖向弱电井及层电信间。该项目按一级保护对象设置火灾报警系统，系统形式为集中报警方式，按一级安防设置集成安防管理系统，安保系统按民用建筑最高等级（先进型）设置。

设计范围：

火灾自动报警系统；公共广播系统；综合布线系统；

安保系统（视频监控、门禁控制、入侵报警及巡更）；

有线电视信号接收系统；楼宇设备自控系统；网络通信系统；停车库管理系统。

部分图纸摘录：

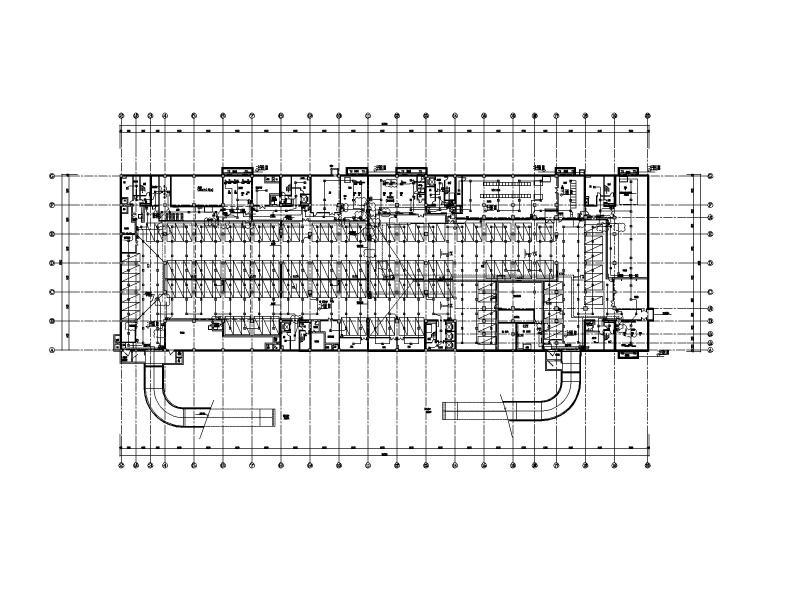

火灾自动报警平面图

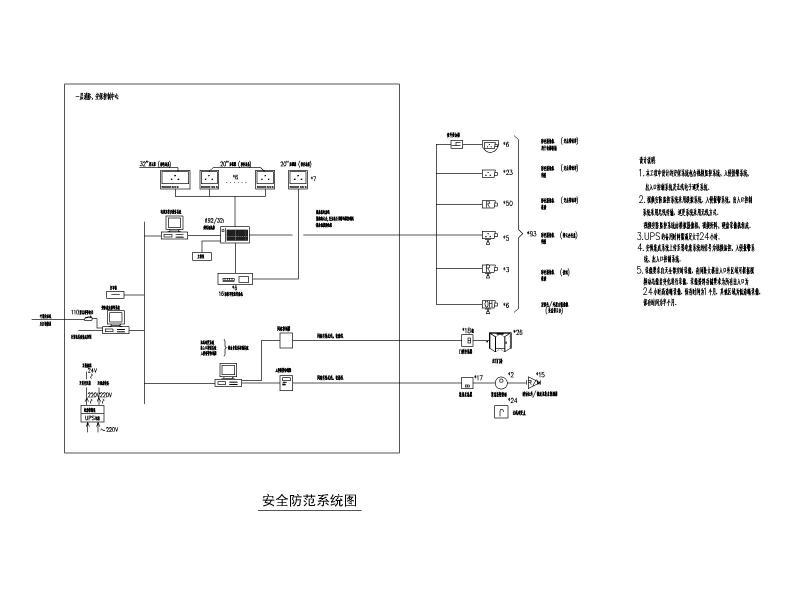

安全防范系统图

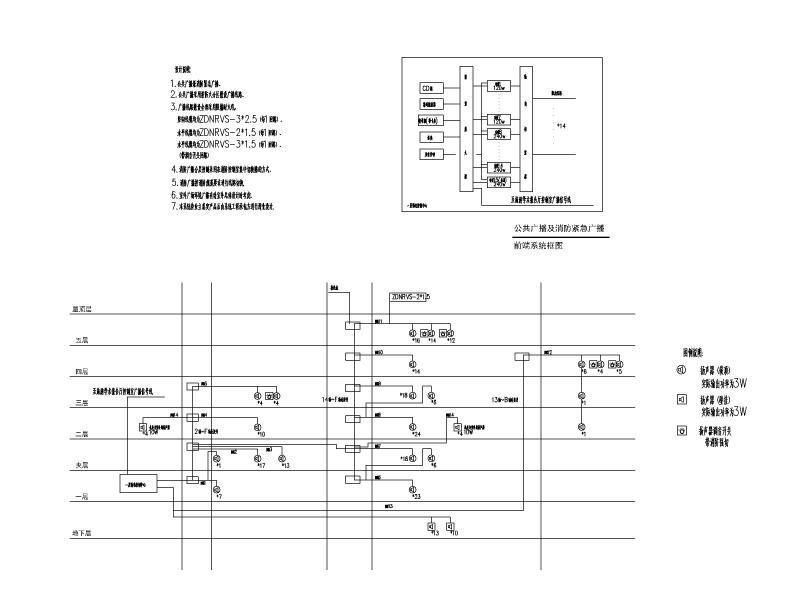

公共广播系统图

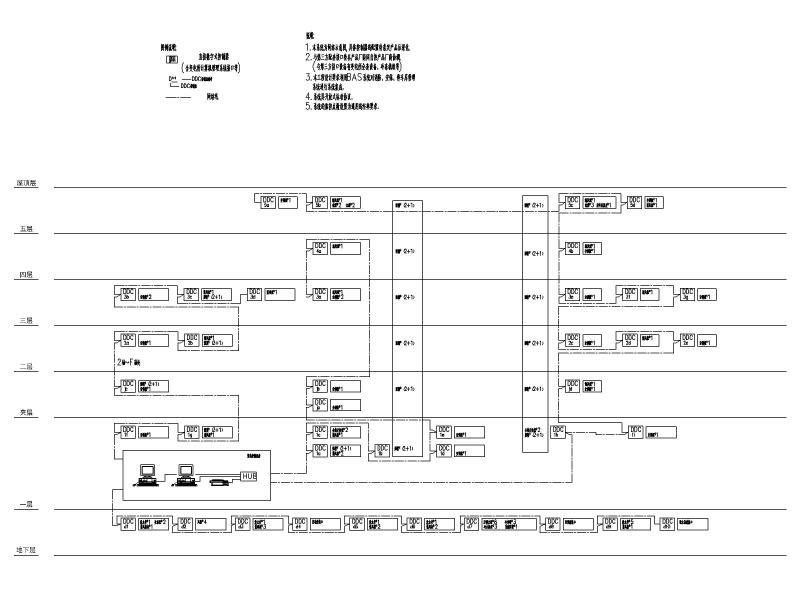

楼宇设备监控系统图

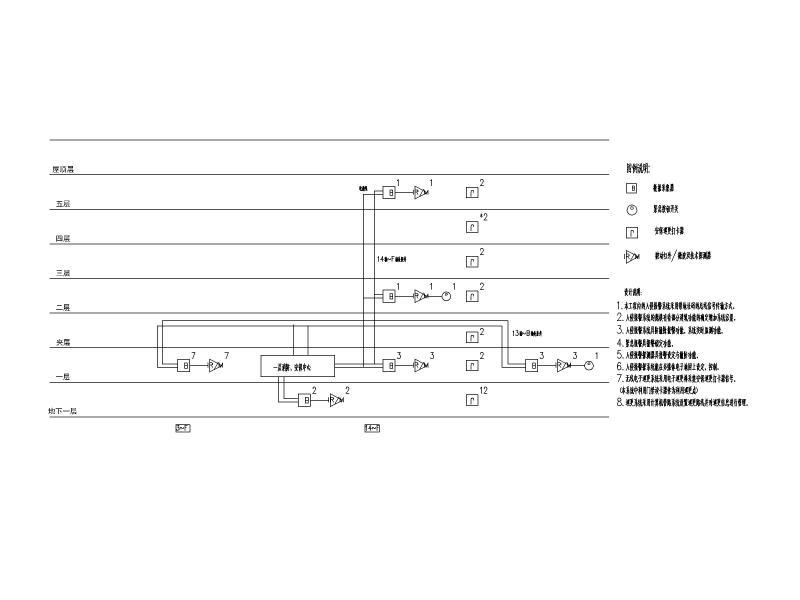

入侵报警系统图，无线电子巡更系统图

一卡通管理系统图，排队服务系统图

楼宇设备自控原理图
