旋挖桩基坑支护结构施工图纸2016
-
建筑类别：其他
-
图纸设计深度：施工图
-
建筑设计结构形式：钢筋混凝土结构
-
基础形式 ：桩基础
-
结构安全等级：一级,二级
-
参考图纸：22张
-
设计年代：近代
该附件是
旋挖桩基坑支护
结构施工图
2016
，出图时间是11月。
设计概述：本基坑采用旋挖桩作为围护结构，桩型为800@1100旋挖桩，排水方式采用明沟有组织排水。在桩顶设置1000x1100的顶圈梁和1000x1100的腰梁及两道800x1000混凝土支撑以为支护桩提供侧向支撑力。设计使用时间为12个月。
附件内含：第一道支撑平面布置图、第二道支撑平面布置图、围护结构剖面图、围护桩
节点详图
、施工步序图 、监测平面布置图、监测剖面图、设计总说明、混凝土构件详图、立柱桩及格构柱详图、左右侧汽车坡道临时支撑布置图等，cad格式，共计图纸22张。

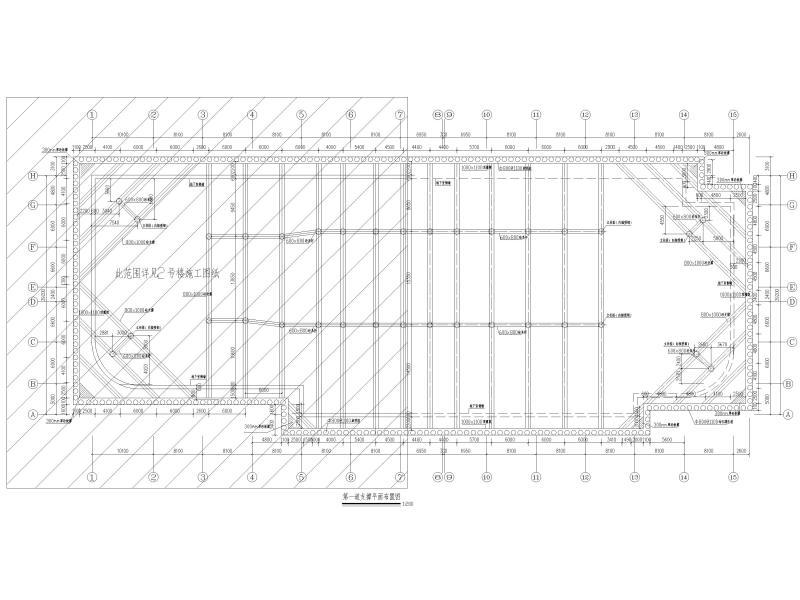

支撑平面布置图

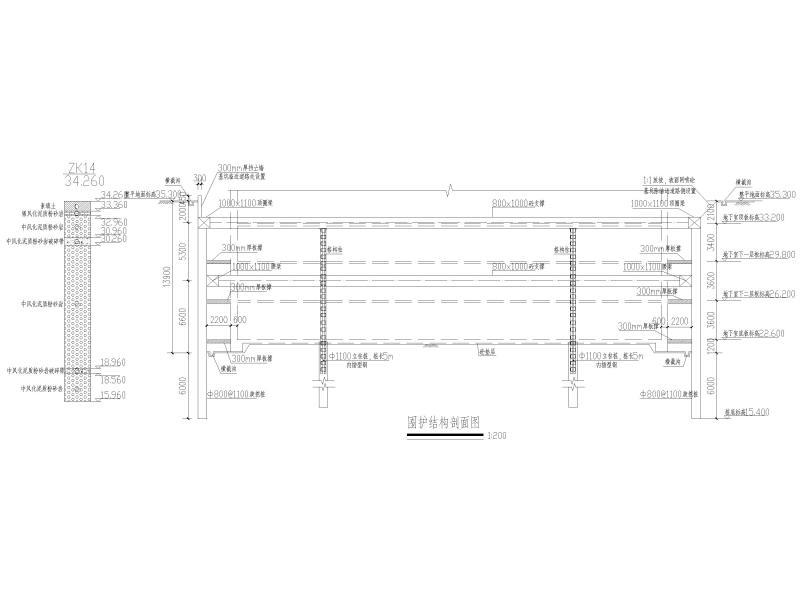

围护结构剖面图

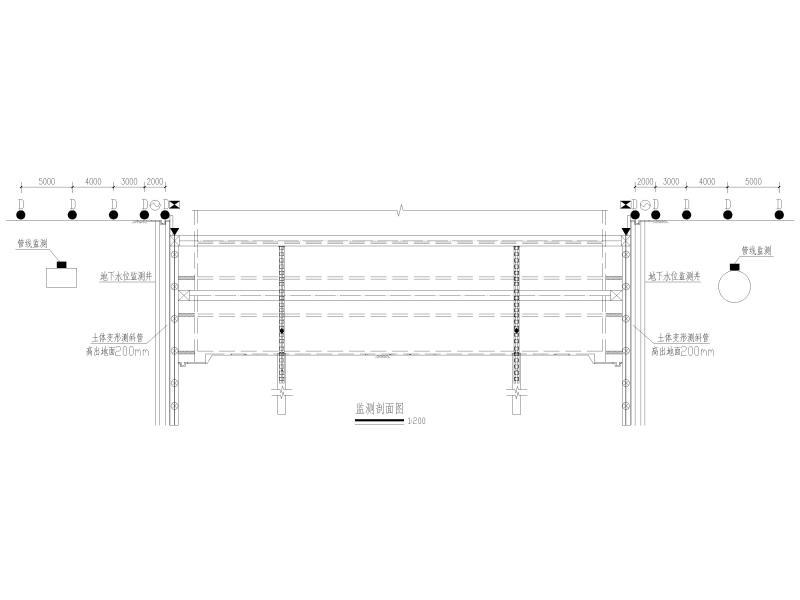

监测剖面图
施工步序图

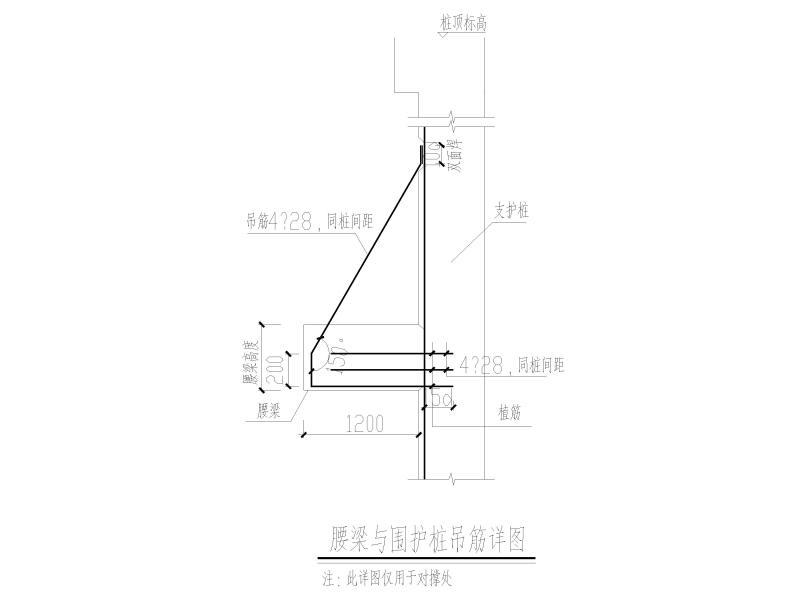

腰梁与围护桩吊筋详图
立柱桩结构图
