苏南运河三级航道桥梁工程CAD施工图纸设计.dwg

• 使用性：公路桥

• 承重构件受力情况：梁桥

• 材料类型：预应力桥

附件详情

结构特点
主桥采用60 104 60m三跨预应力混凝土连续箱梁桥。桥梁结构位于直线段上。
1.上部结构

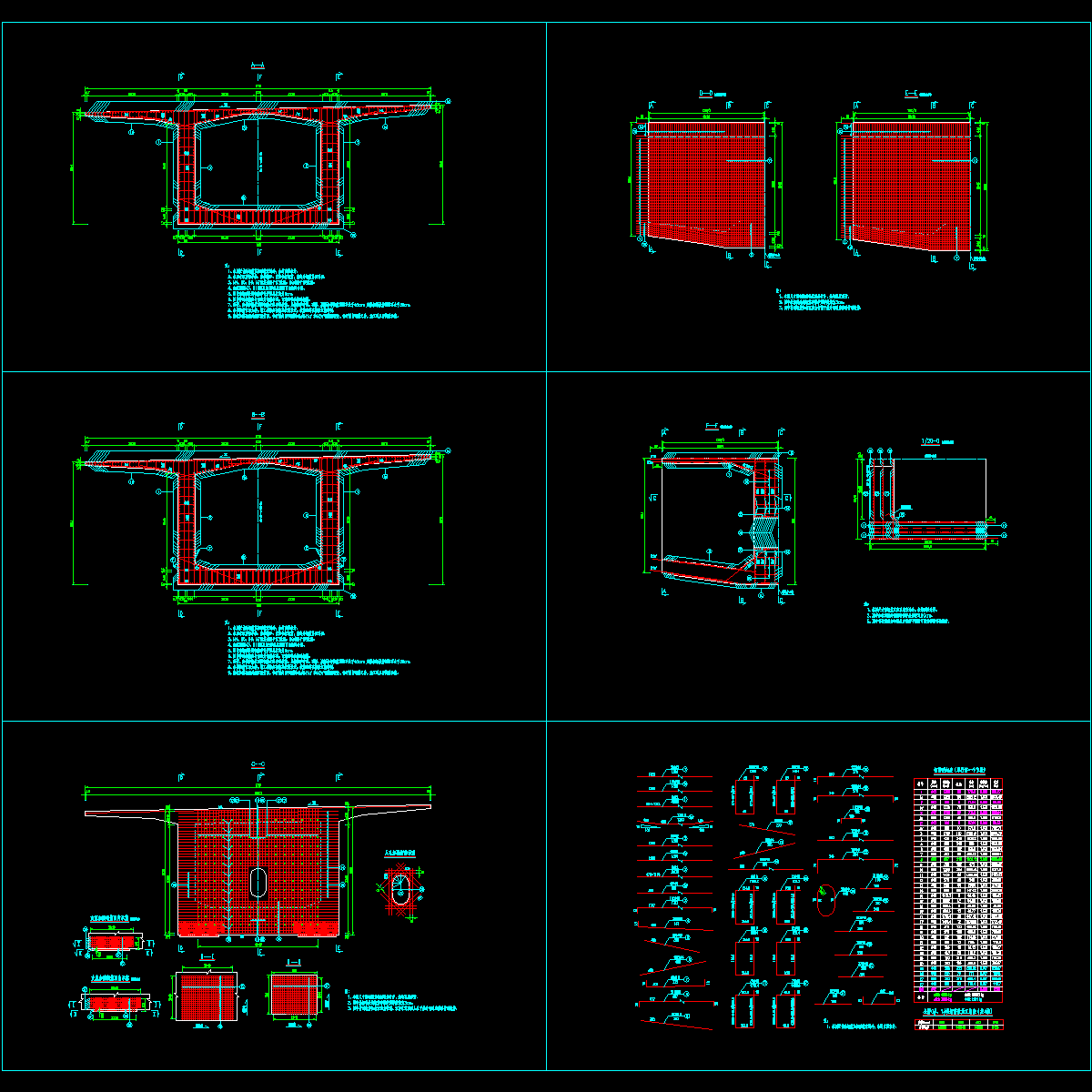

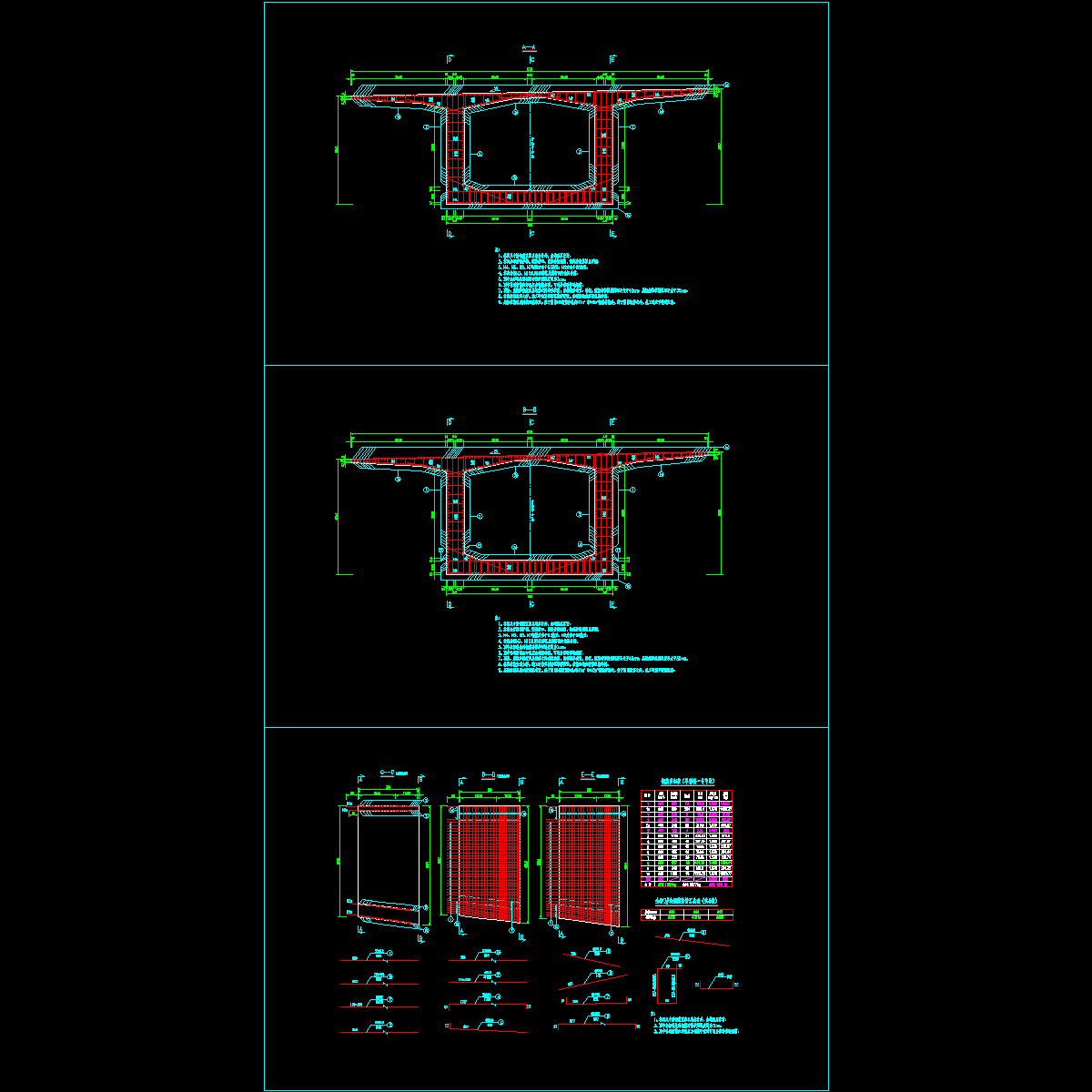

主梁采用大悬臂变截面PC连续箱梁，中支点梁高6.5m，高跨比1/16;跨中梁高2.8m，高跨比1/37.1，梁高按二次抛物线变化。考虑到桥面较宽，桥梁横断面采用分离式双箱布置型式。每幅单箱为单室直腹板箱型截面，箱梁顶宽17.75m，箱底宽8.25m；顶板厚28cm，跨中底板厚30cm，近支点处加厚至80cm；腹板厚50～90cm，在8～10#梁段按照直线过渡；单箱悬臂长度4.75m，悬臂根部梁高75cm。

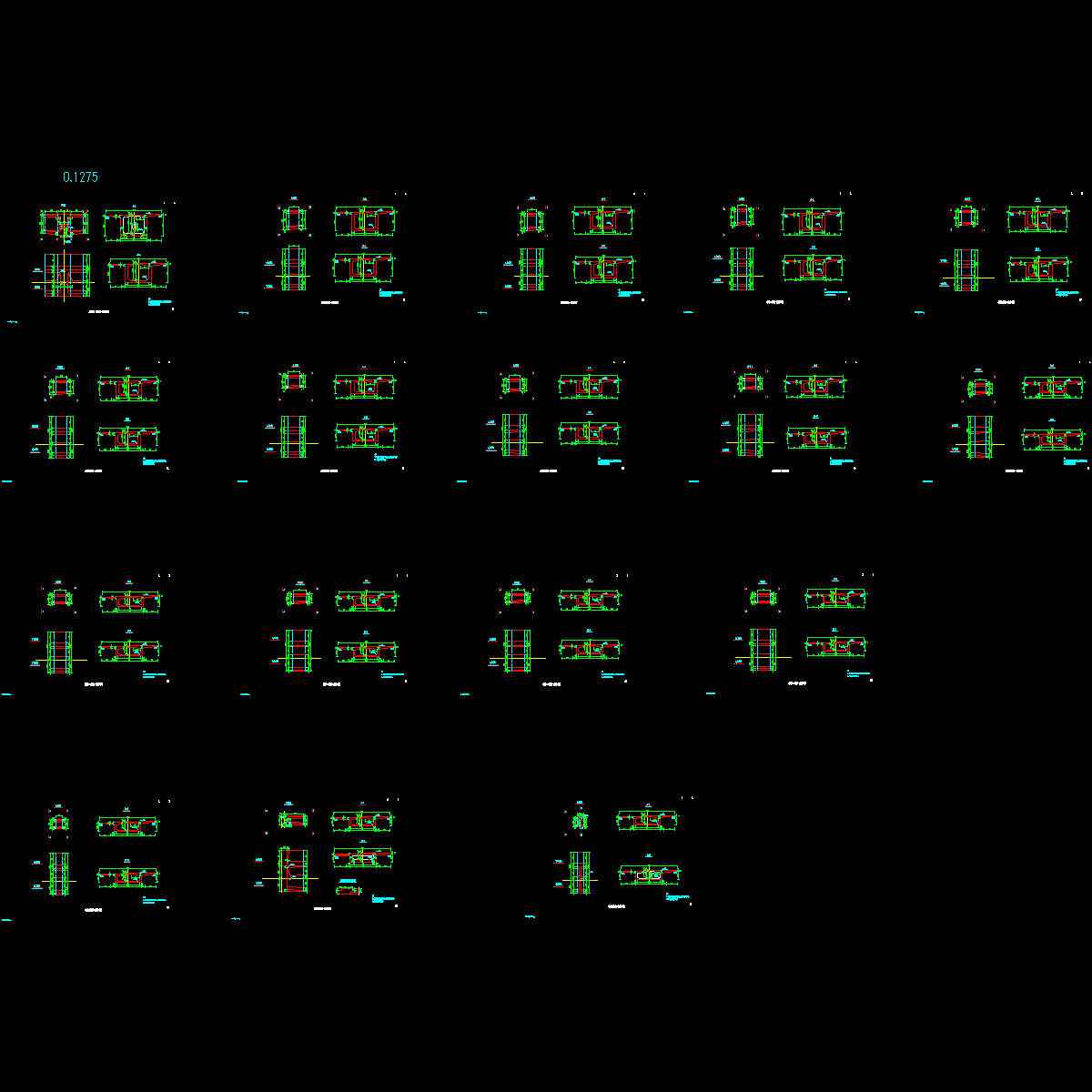

主梁划分为65个梁段，其中0#，1#梁段工长12.0m，在墩顶及墩旁临时支架上立模现浇；边跨支架现浇梁段（16#、17#梁段）长6.9m，边、中跨合拢段（15#、15’#梁段）长均为2m； 2～5＃梁段长3.0m；6～11＃梁段长3.5m；12～14＃梁段长4.0m； 采用挂篮悬臂浇注法施工。
主梁采用预应力结构，设有纵、横、竖三向预应力，纵向预应力采用15-9、15－12、15-15钢绞线，钢束锚下张拉控制应力为σcon=0.75fpk=1395MPa；横向预应力采用BM15-4，钢束锚下张拉控制应力为σcon=0.75fpk=1395MPa；竖向预应力采用Φ32精轧螺纹钢筋。

共有图纸67张，具体见资料内部
