12000平米两层品牌汽车修理店强电系统施工大样图

  • 建筑类别:商业,其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:12000平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它

附件详情

  • 1、电气设计说明
  • 2、配电竖向干线系统
  • 3、配电箱系统图
  • 4、 火灾自动报警系统 设计说明及系统

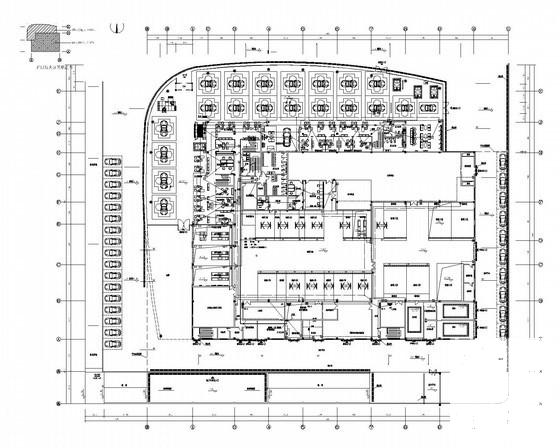

  • 5、 照明平面图
  • 6、应急照明平面图
  • 7、电力平面图
  • 8、消防平面图
  • 9、 防雷平面图
  • 10、基础接地平面图
  • 11、防雷接地设施大样图

附件详情

该附件为品牌汽车修理店强电系统施工图纸,27张。
项目概要:两层民用建筑,框架结构,二级耐火;建筑主体高度:9米,总建筑面积约12000平方米。
设计范围:电气方面主要进行配电干线及接地、照明及照明系统、空调配电、火灾自动报警及消防联动控制、消防广播及建筑物防雷的设计。
.....
编制与,总共27张。

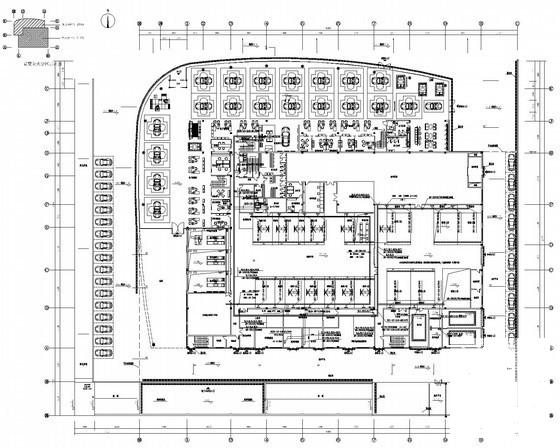

一层消防平面图

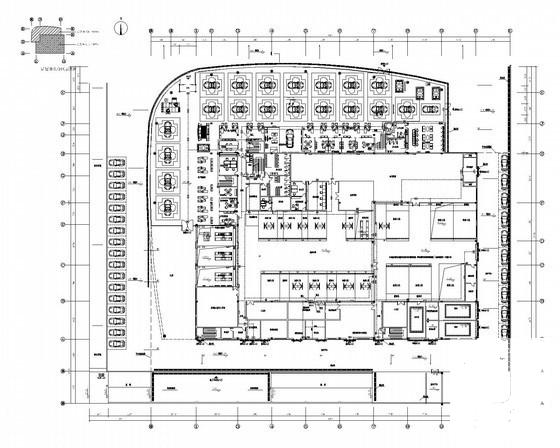

一层应急照明平面图

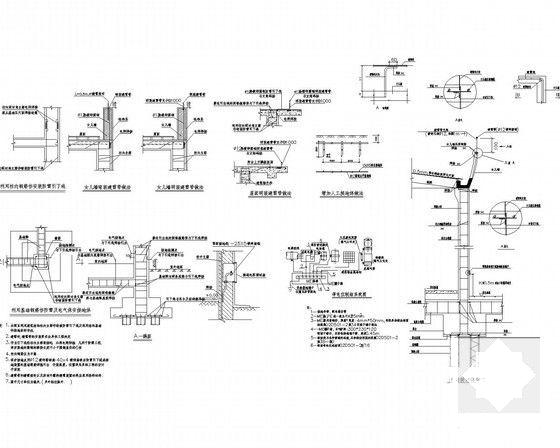

防雷接地设施大样图

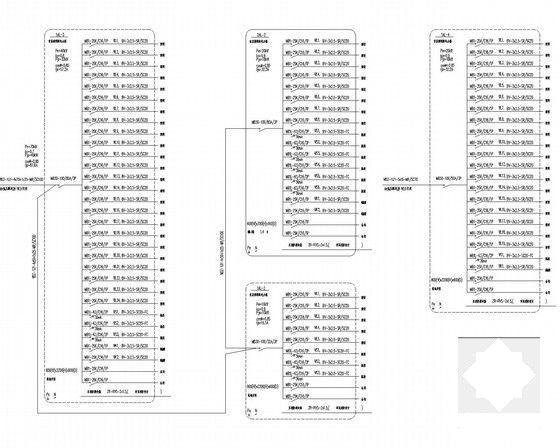

照明配电箱系统图

应急照明配电箱系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 强电系统图 - 1
    强电系统图 - 1
  • 强电系统图 - 2
    强电系统图 - 2
  • 强电系统图 - 3
    强电系统图 - 3
  • 强电系统图 - 4
    强电系统图 - 4
  • 强电系统图 - 5
    强电系统图 - 5
  • 强电系统图 - 6
    强电系统图 - 6
以上是部分截图,请下载附件后查看完整高清内容
