管网热力小室结构报批施工图纸2018
-
建筑类别：其他
-
建筑设计结构形式：钢筋混凝土结构
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.35kN/平方米
-
参考图纸：11张
-
设计年代：近代
该附件是
管网热力小室
结构施工图
2018
，出图时间是。
构筑物概述：热力管线采用直埋及架空敷设方式，全线设热力小室4个，架空支架若干处。
附件内含：结构设计总说明、明挖小室结构防水图、小室人孔_爬梯_集水坑及洞口做法、钢套管穿墙做法、各小室结构图、预制盖板结构图、滑动双管低支架等，cad格式，共计图纸11张。

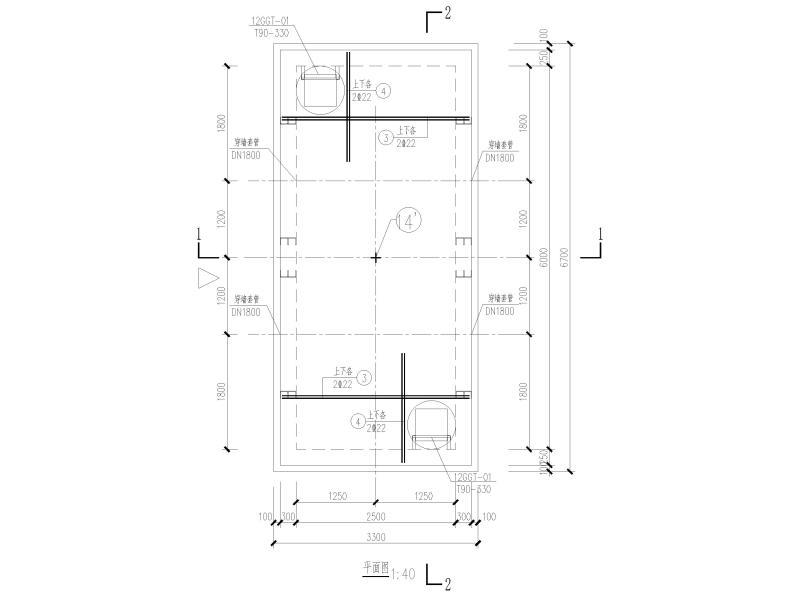

热力小室结构平面图

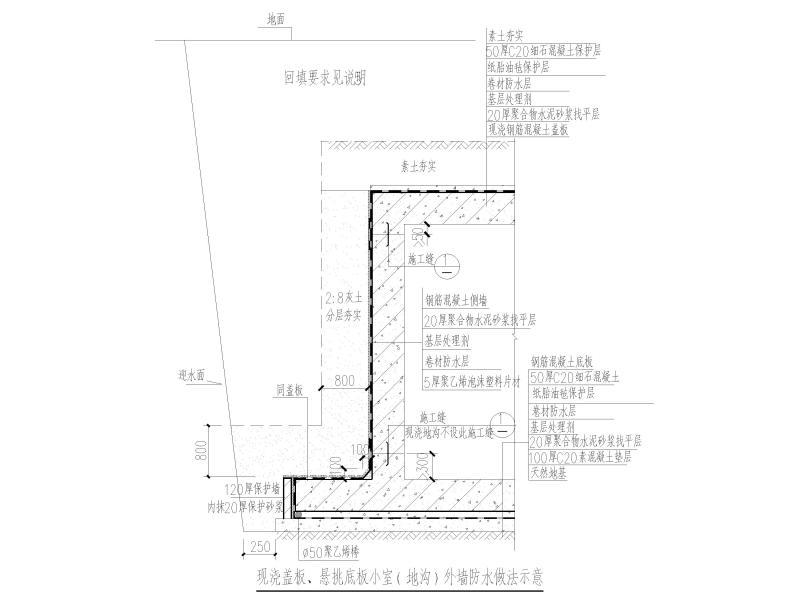

小室外墙防水做法示意

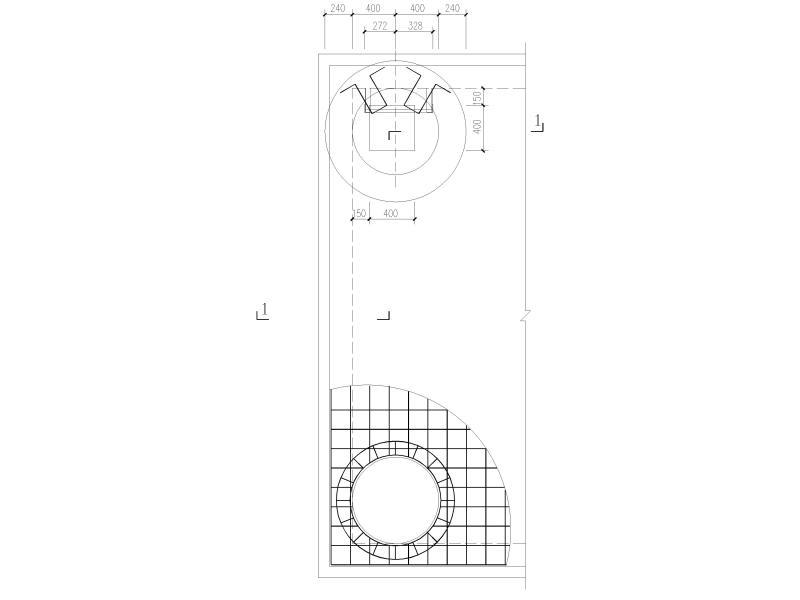

明挖小室平面图

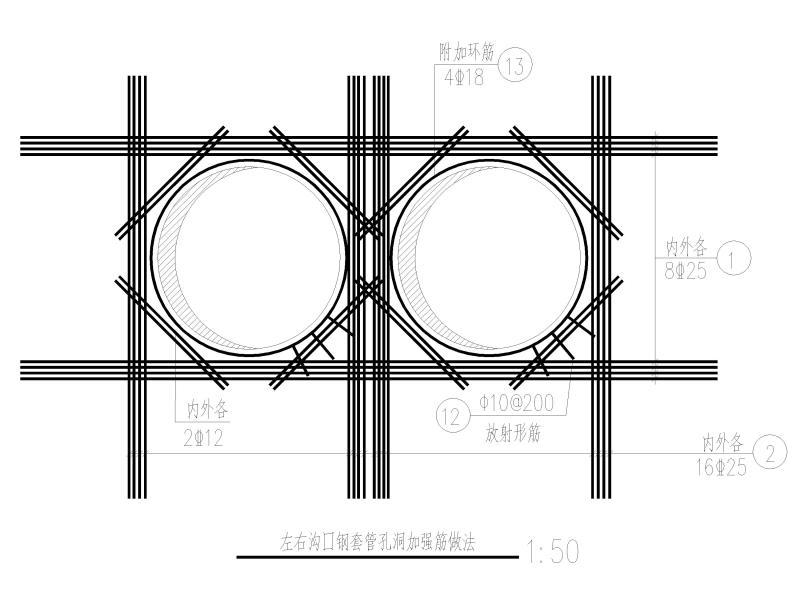

钢套管孔洞加强筋做法

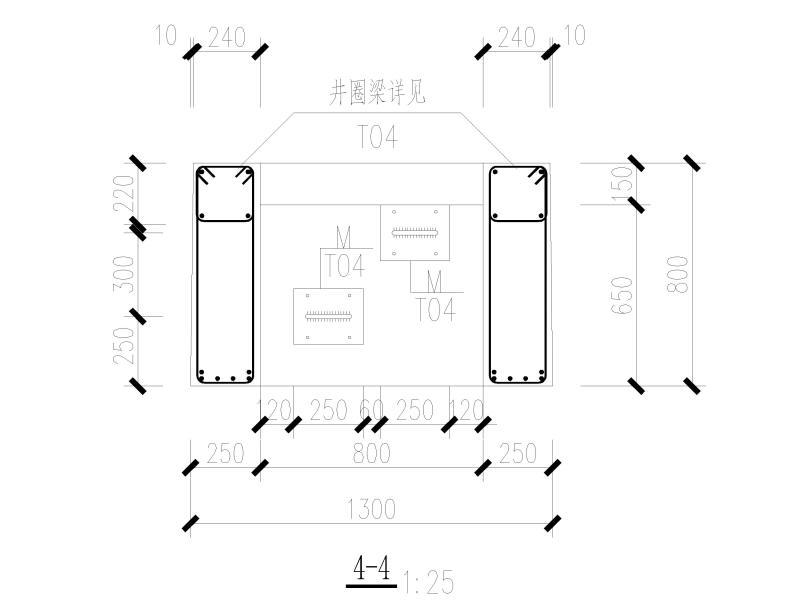

预制盖板剖面图
预埋钢套管穿墙做法
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
结构施工图图纸 - 1 -
结构施工图图纸 - 2 -
结构施工图图纸 - 3 -
结构施工图图纸 - 4 -
结构施工图图纸 - 5 -
结构施工图图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.07 MB
- 收藏次数：0
-
文件名称：
附件-996075895688795756.dwg
