地下防水节点2016
该附件是
地下防水节点2016（CAD）
，共图纸3张。
资料包含：地下防水工程说明、水池底板及侧壁节点、地下车库出地面节点、桩头防水节点、地下广场出地面节点、底板防水节点、地下室排水沟
节点详图
、顶板防水节点、变配电所顶板防水节点、下沉庭院顶板防水节点、地下室底板不同地块分界处支护桩拆除前及拆除后防水节点......
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。
变配电所顶板防水节点

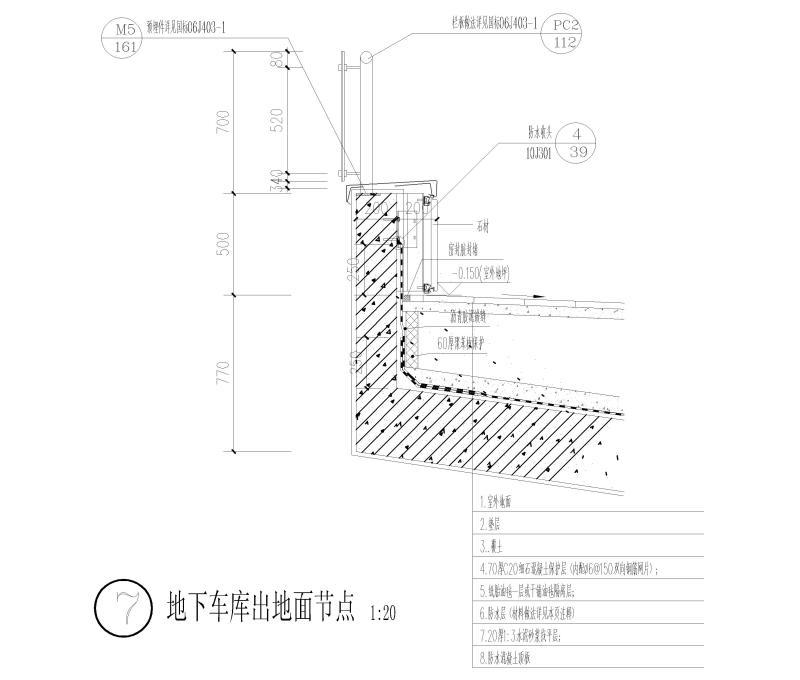

地下车库出地面节点
地下室底板不同地块分界处支护桩拆除前防水节点
地下室底板不同地块分界处支护桩拆除后防水节点
