食堂及大礼堂和照明平面图,防雷接地平面图_cad

  • 建筑类别:餐饮,文化
  • 建筑高度:多层建筑
  • 建筑面积:3475平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目地址:四川
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它

概况:
该资料为四川知名药业有限公司生产基地食堂、大礼堂。该项目为两层的建筑,每层约1750平米,一层为厨房及餐厅,二层为礼堂,钢结构,金属屋面。主体13.05米高,建筑面积3475平米。该项目建筑结构安全等级为二级,设计使用年限为50年,建筑抗震设防类别为丙类,建筑抗震设防烈度7度。

设计范围:
本子项的电力及照明、控制、防雷、接地及安全。
二层礼堂及舞台考虑二装,该资料仅预留电源。

部分图纸摘录:


照明平面图
防雷接地平面图



配电箱系统图

竖向系统图
材料表

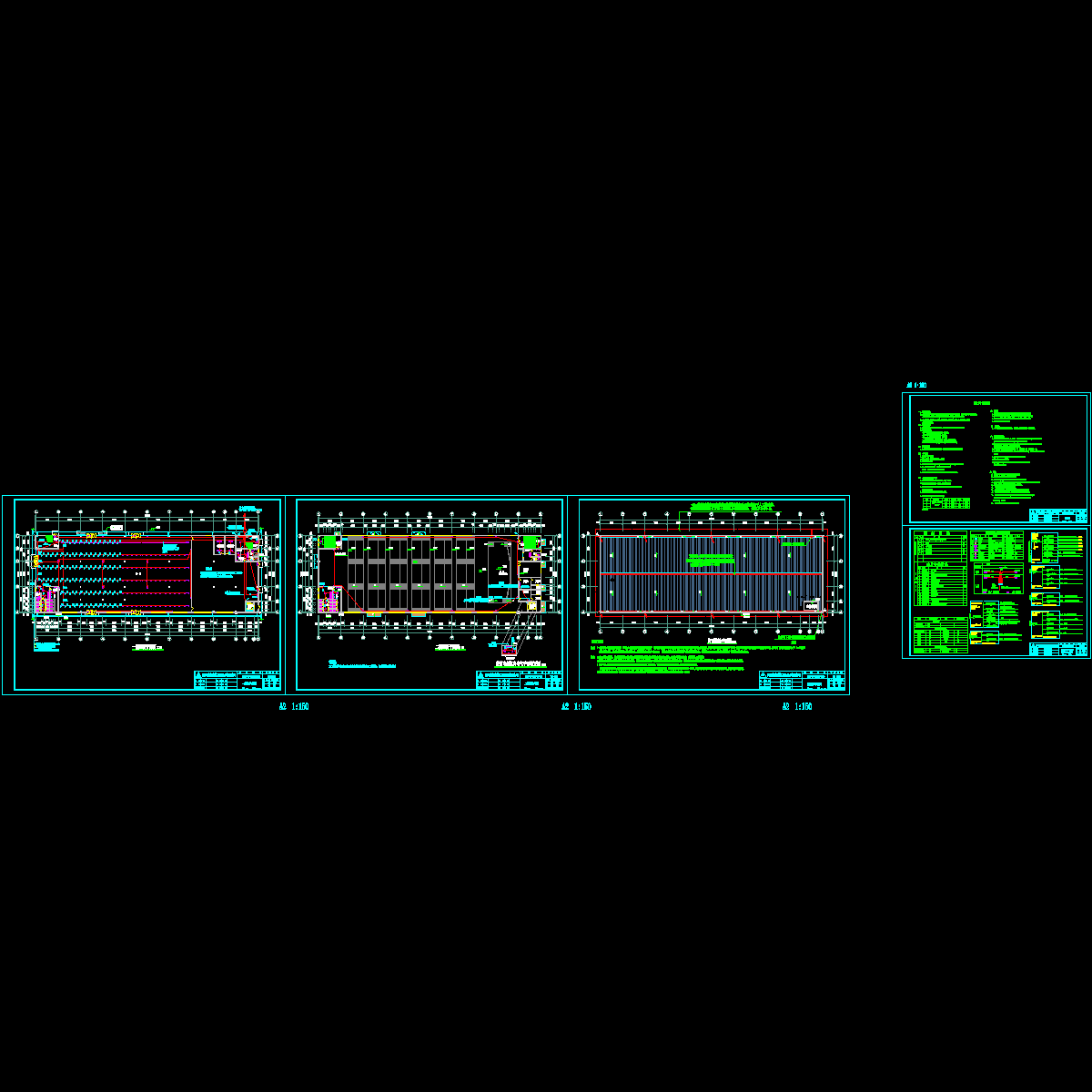

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 食堂及大礼堂和照明平面图,防雷接地平面图_cad - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
