旅游风景区宾馆单体建筑结构施工cad图纸_新中式宾馆

资料简介
赚取积分

建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目地址：安徽
图纸设计风格：中式风格
图纸设计流派：新中式
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：3376.25平方米
建筑高度：19.100m
地上层数：5层
效果图：无

附件详情

该项目为安徽省某大峡谷旅游风景区宾馆建筑单体，1层为餐饮区层高4200;2层为会议办公层高3800;3-5层为住宿标准间，层高3400;局部六层为设备层,层高3600.总建筑面积为3376.25m
该项目为多层综合楼，高度19.100m,耐火等级二级，屋面防水等级为Ⅱ级，建筑结构形式为钢筋砼框架结构；抗震设防烈度为7度；设计耐久年限50年
图纸内容包括建筑各层平面图、立面图、剖面图、门窗详图、节点大样详图以及结构和的节能说明部分

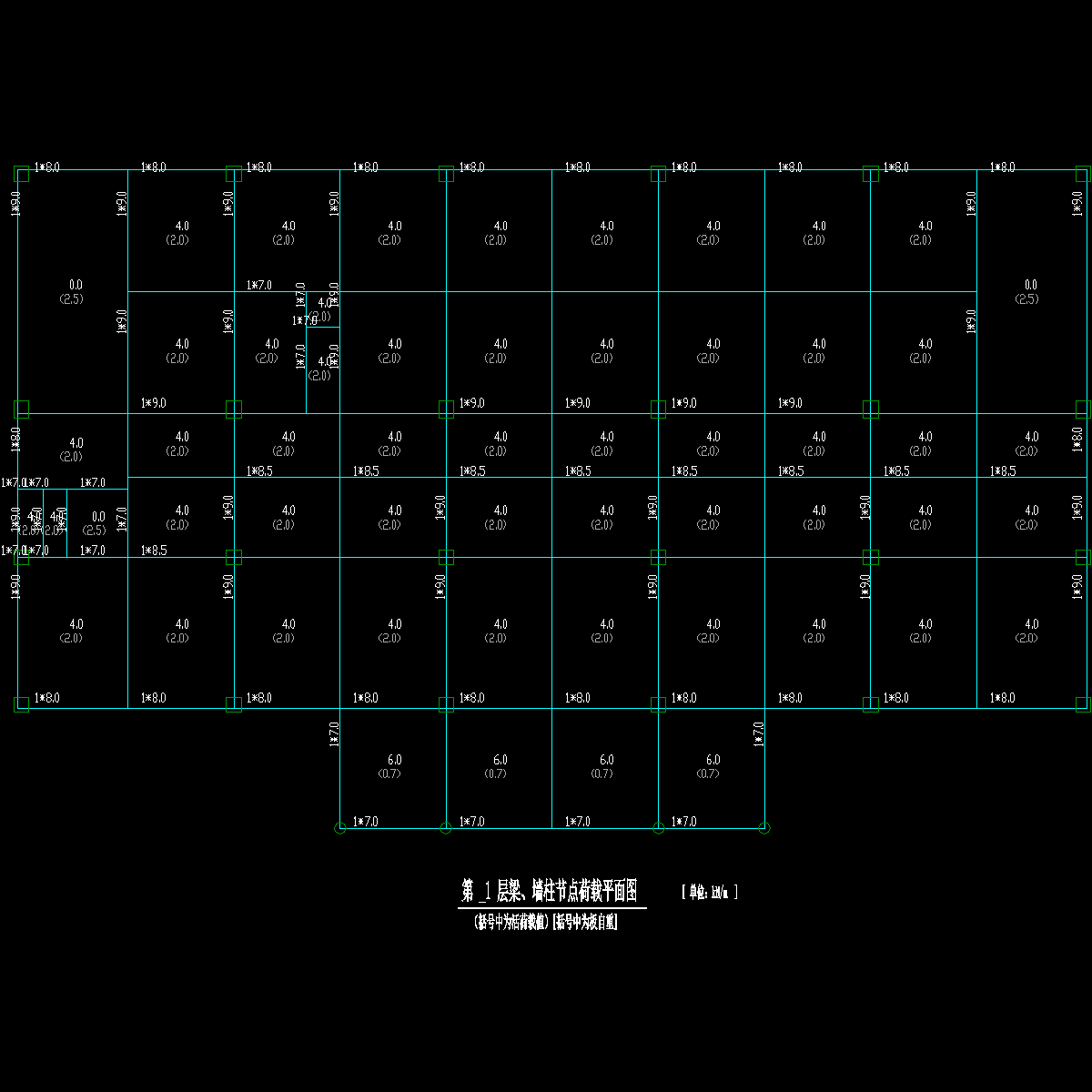

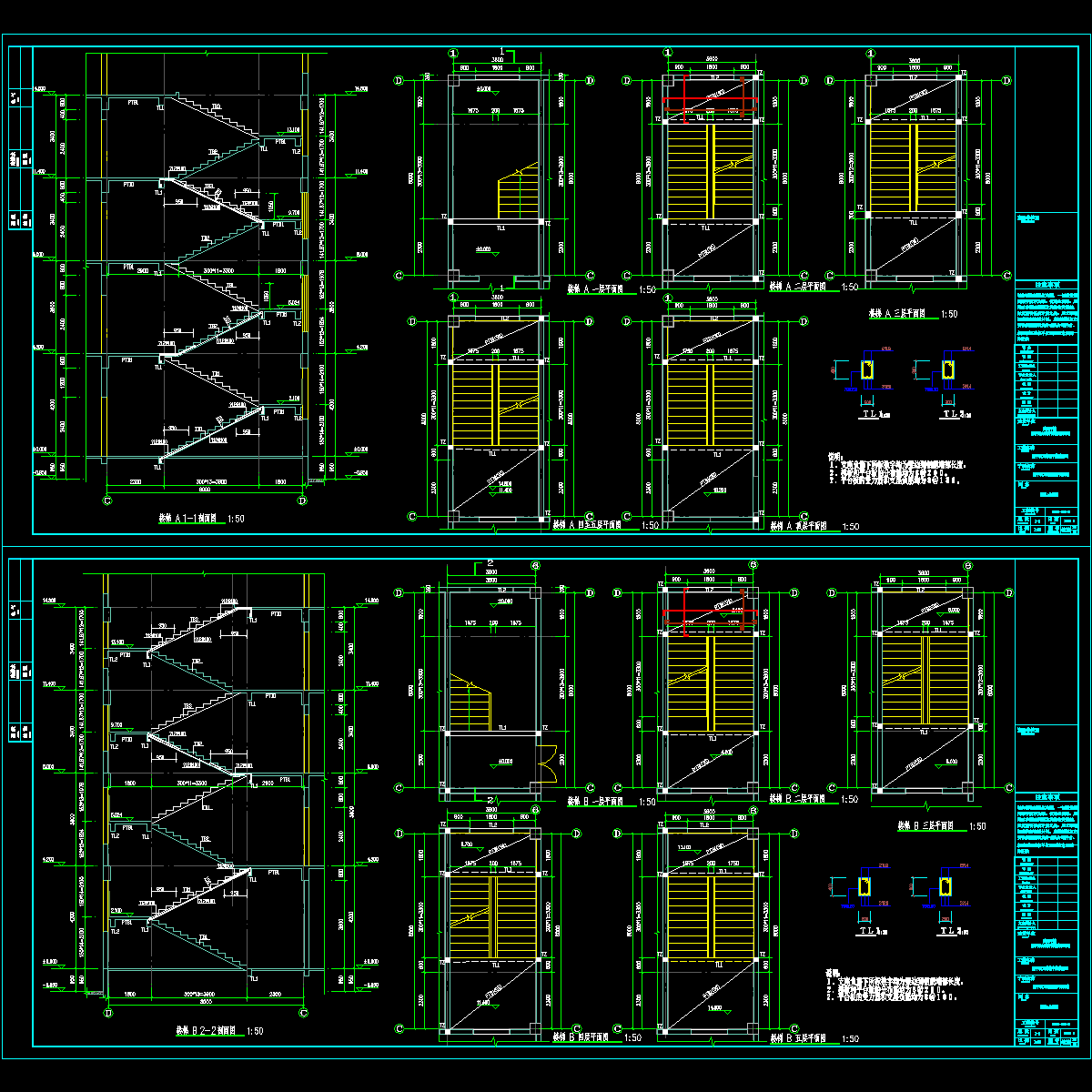

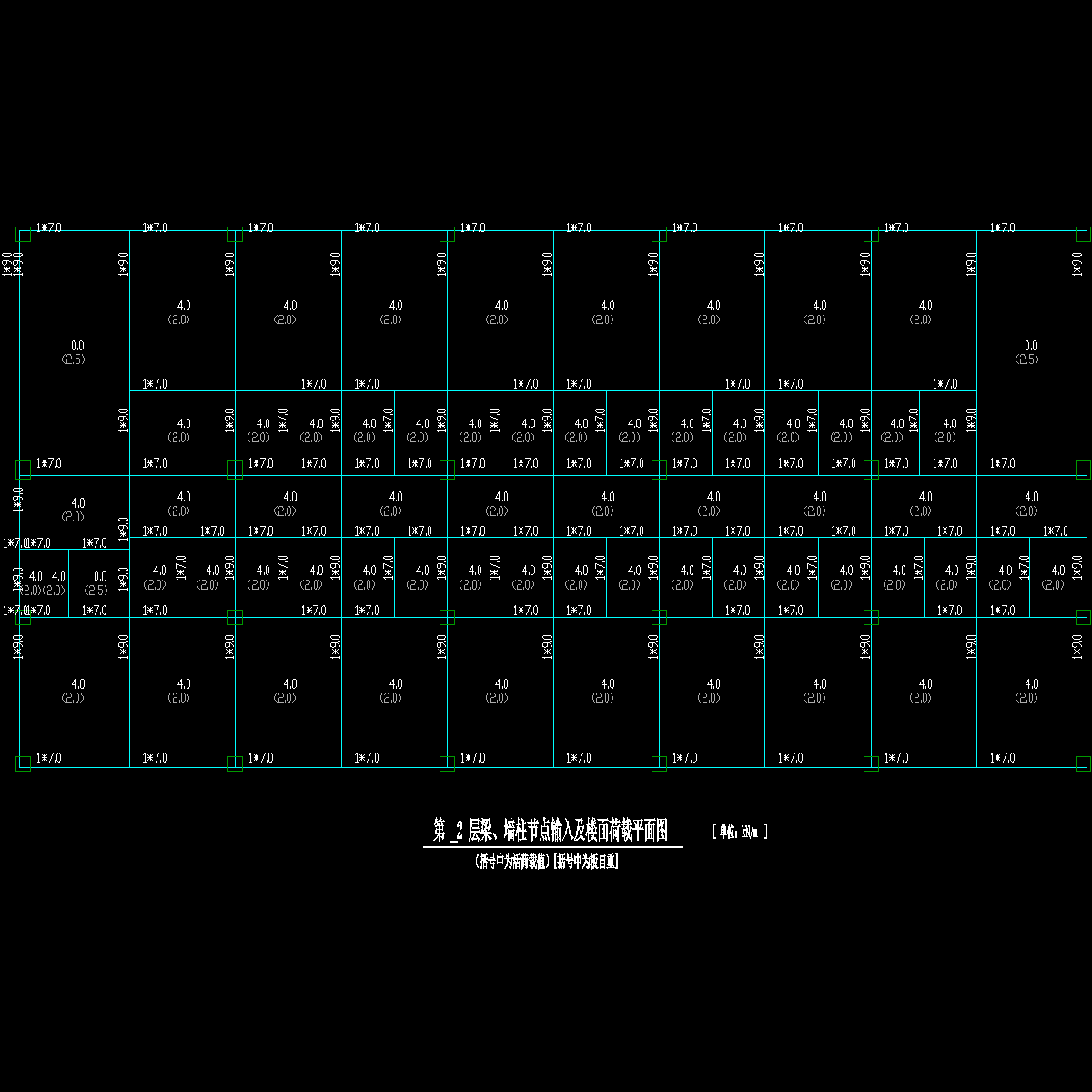

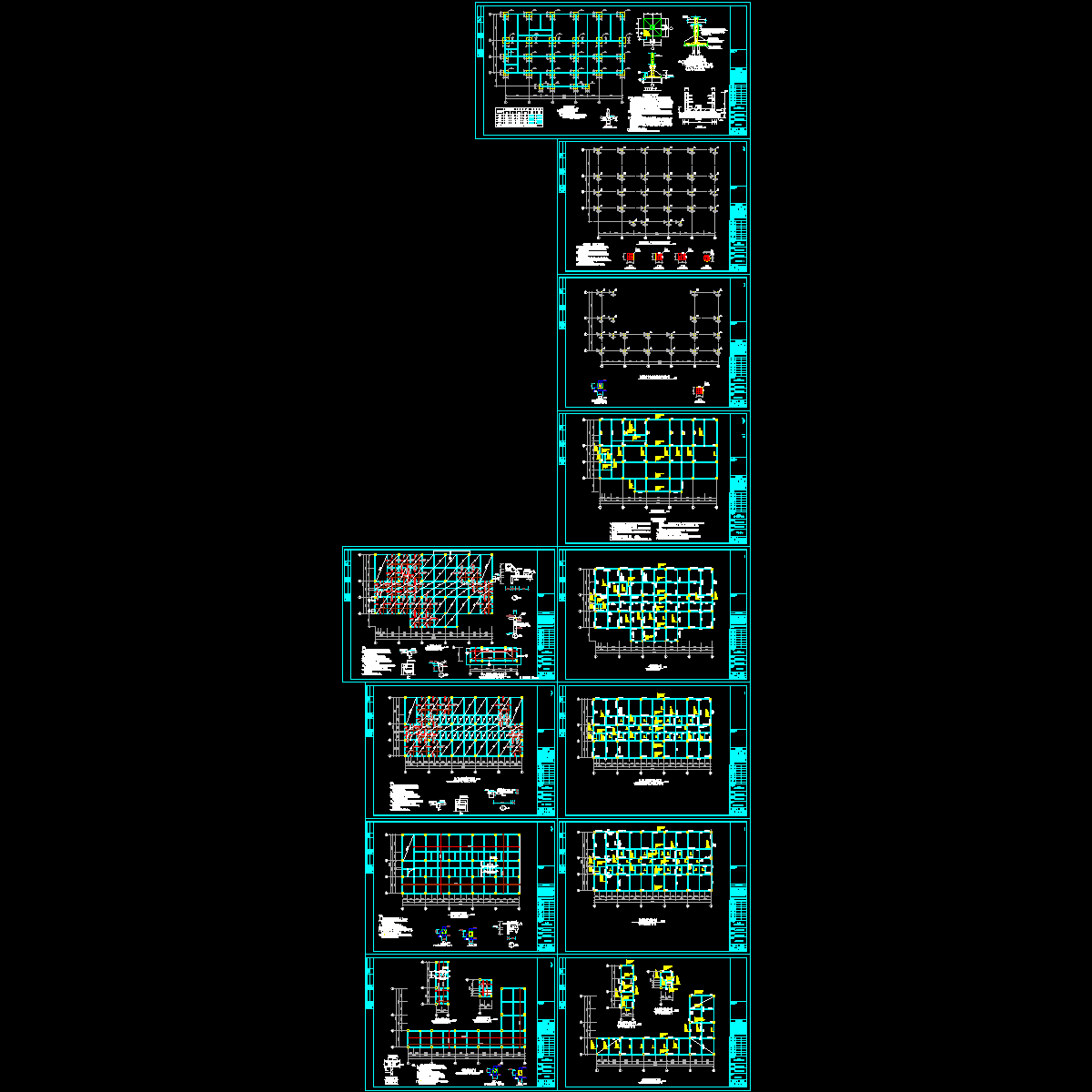

以下是附件的其中一部分截图，共9张，您也可以搜索更多您想要的资源

lt.dwg
pm_t3.dwg
sm.dwg
chkpm1.dwg
chkpm2.dwg
chkpm3.dwg
chkpm4.dwg
chkpm5.dwg
chkpm55.dwg

以上是部分截图，请下载附件后查看完整高清内容
