12层现代风格五星级酒店施工图纸cad_度假酒店cad施工图

  • 酒店类型:度假酒店
  • 星级标准:五星
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:安徽
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:55张
  • 建筑面积:95120平方米
  • 用地面积:37042.7平方米
  • 容积率:1.76
  • 建筑密度:26.6%
  • 绿化率:44.1%
  • 建筑高度:48.2m
  • 地上层数:12层
  • 地下层数:2层
  • 地下室建筑面积:2139平方米
  • 地下室功能:人防,车库,设备用房,其他
  • 效果图:有
  • 机动车辆停车位:494个

附件详情

建筑造型与风格:a、酒店的建筑形体来自扬帆起航的船,包含了对酒店未来发展繁荣的美好寓意。b、酒店外墙选择以横线条、流线型的建筑形体,现代简约的建筑风格,和银湖水面相协调,体现建筑和城市的和谐统一。
该资料包含:各层平面图,立面图,剖面图,设计说明,核心筒详图,门窗表及门窗详图,节点详图,节点大样等。

酒店平面图

酒店南剖面图

酒店剖面图

酒店平面图

酒店平面图

酒店平面图

酒店平面图

酒店平面图

酒店平面图

酒店平面图

酒店平面图

酒店平面图

酒店南总缩略图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

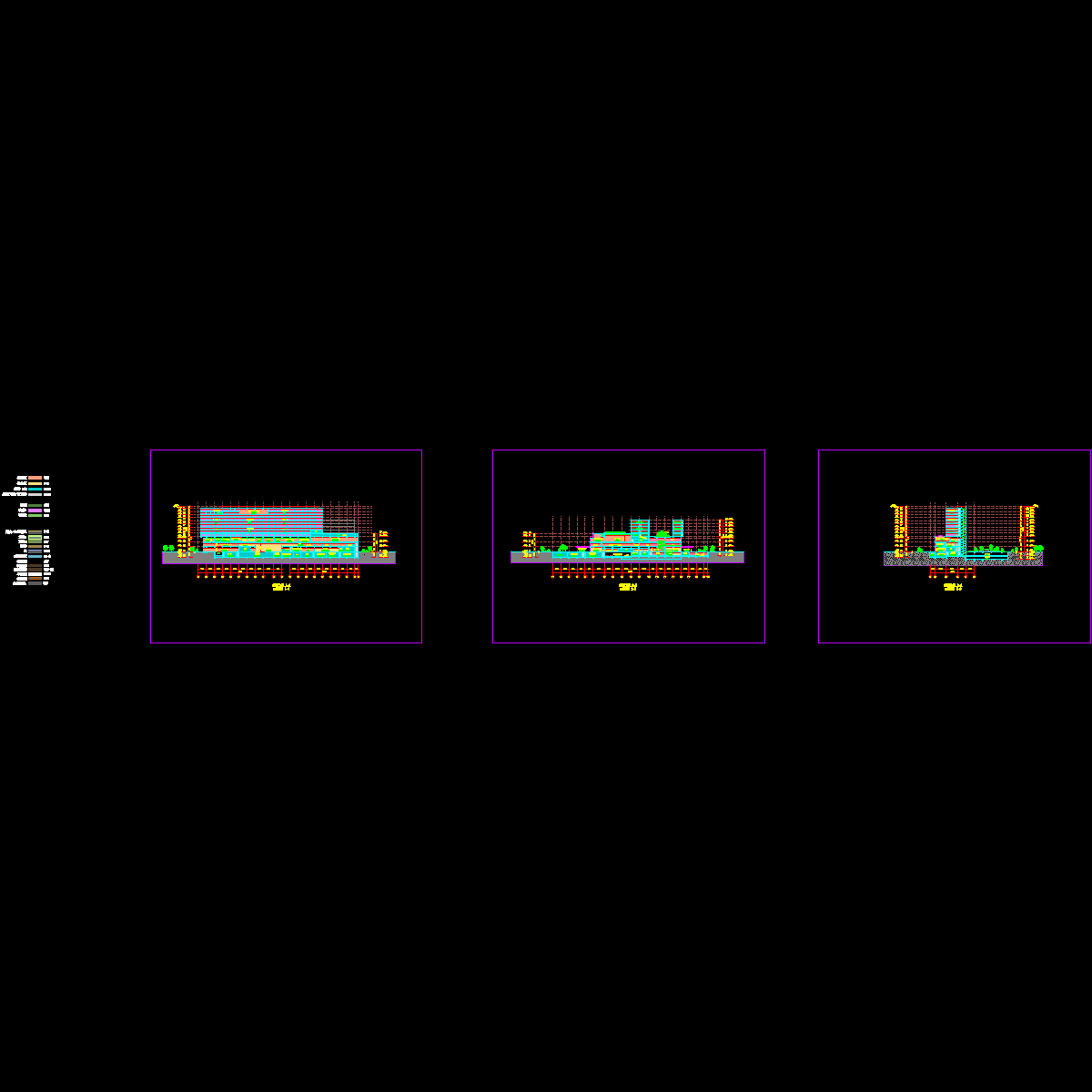

  • section.dwg
    section.dwg

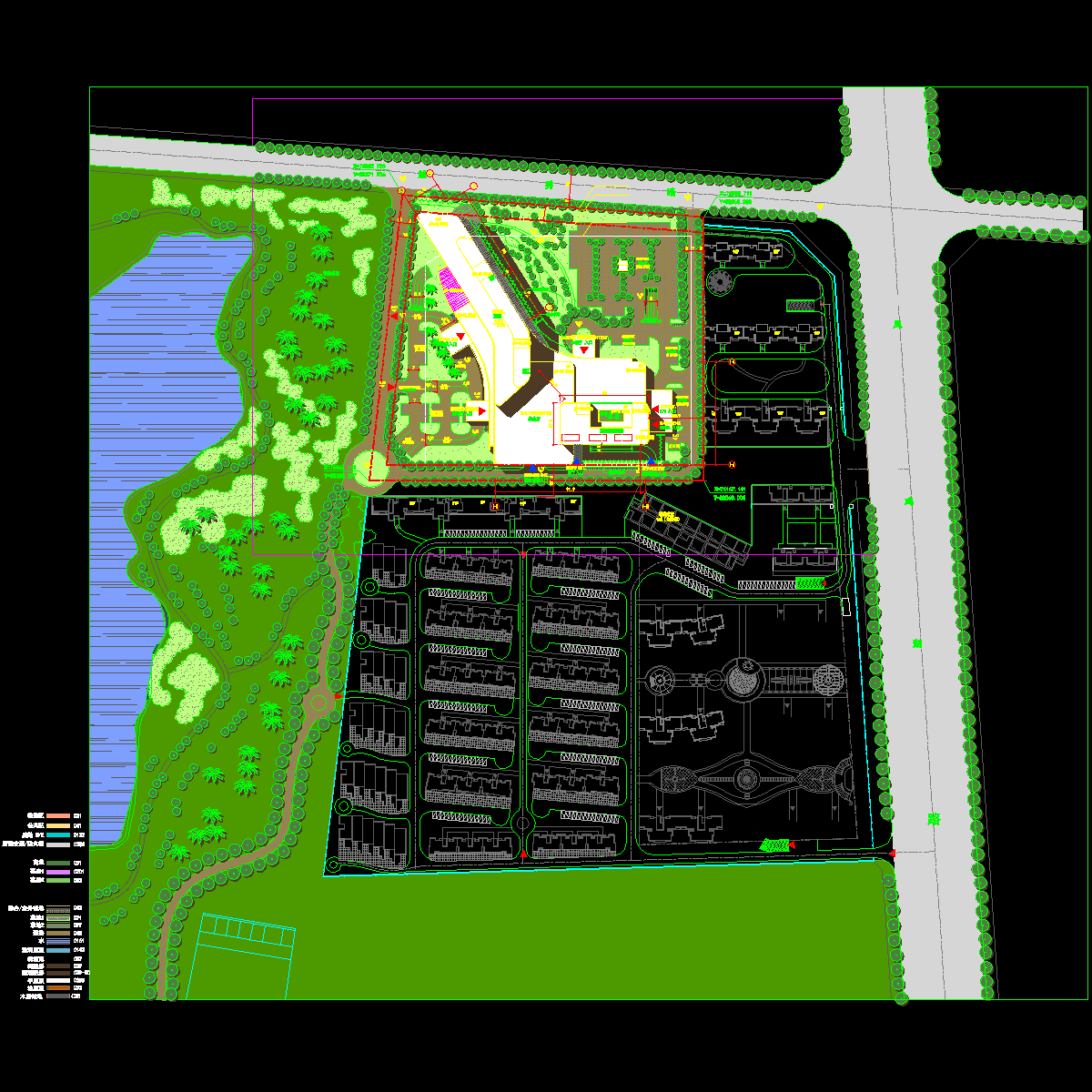

  • site plan.dwg
    site plan.dwg

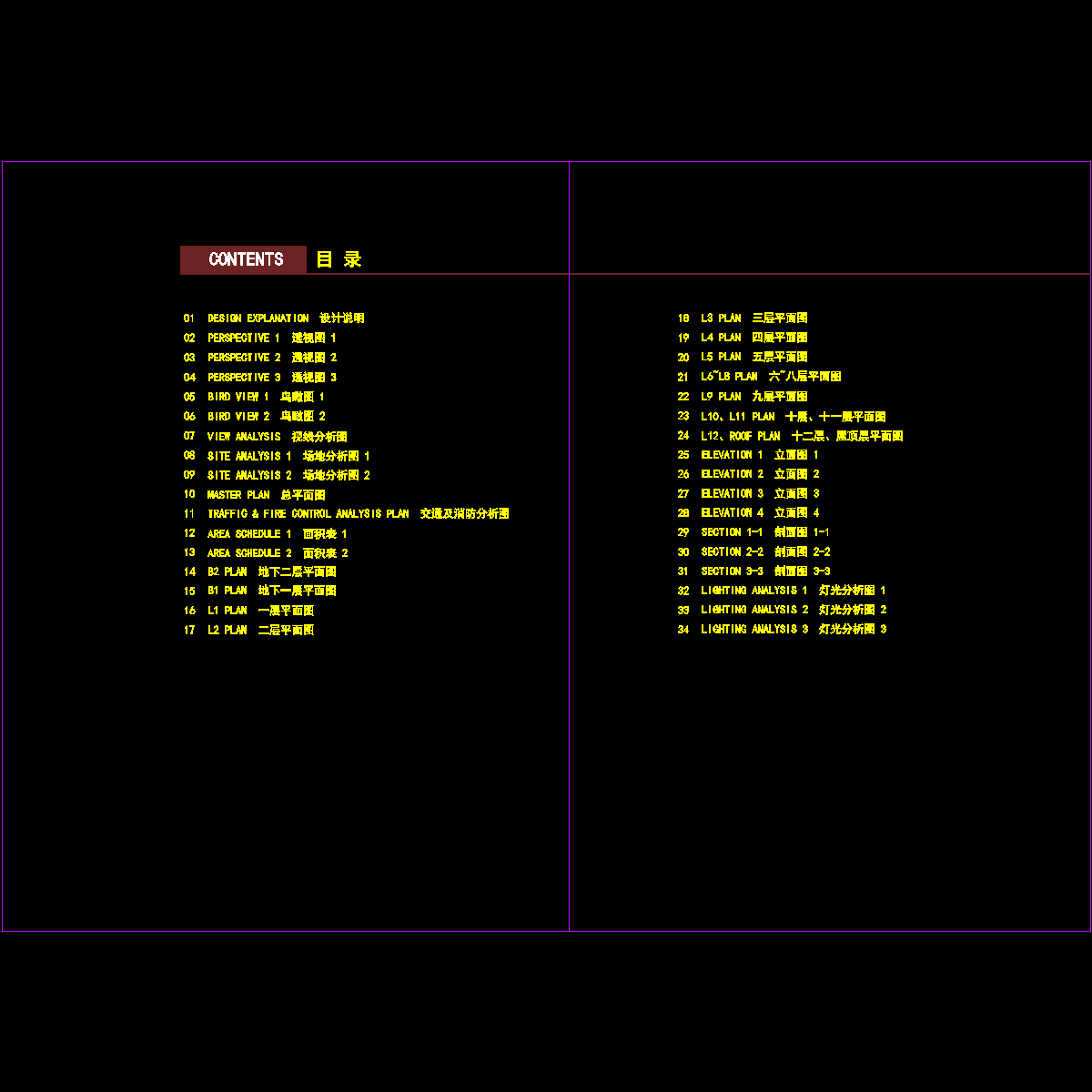

  • (扉页).dwg
    (扉页).dwg
以上是部分截图,请下载附件后查看完整高清内容
