居住区人防报建施工图纸_总体平面图_cad

资料简介
赚取积分

图纸设计深度：施工图
建筑面积：3233 平方米
地下室建筑面积：13782平方米
参考图纸：18张

附件详情

地下室为全埋式战时人防地下室，是战时一般城市居民掩蔽部，平时作为停车库使用。
人防地下室分为3个防护单元，设防等级为6级，人员隐蔽部防化等级为丙级。
非人防建筑面积：10549平方米
隐蔽人数：2400人

资料包含：地下室平时总体平面图、总体平面图、地下室战时平面、人防风井及口部详图、人防楼梯详图

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源

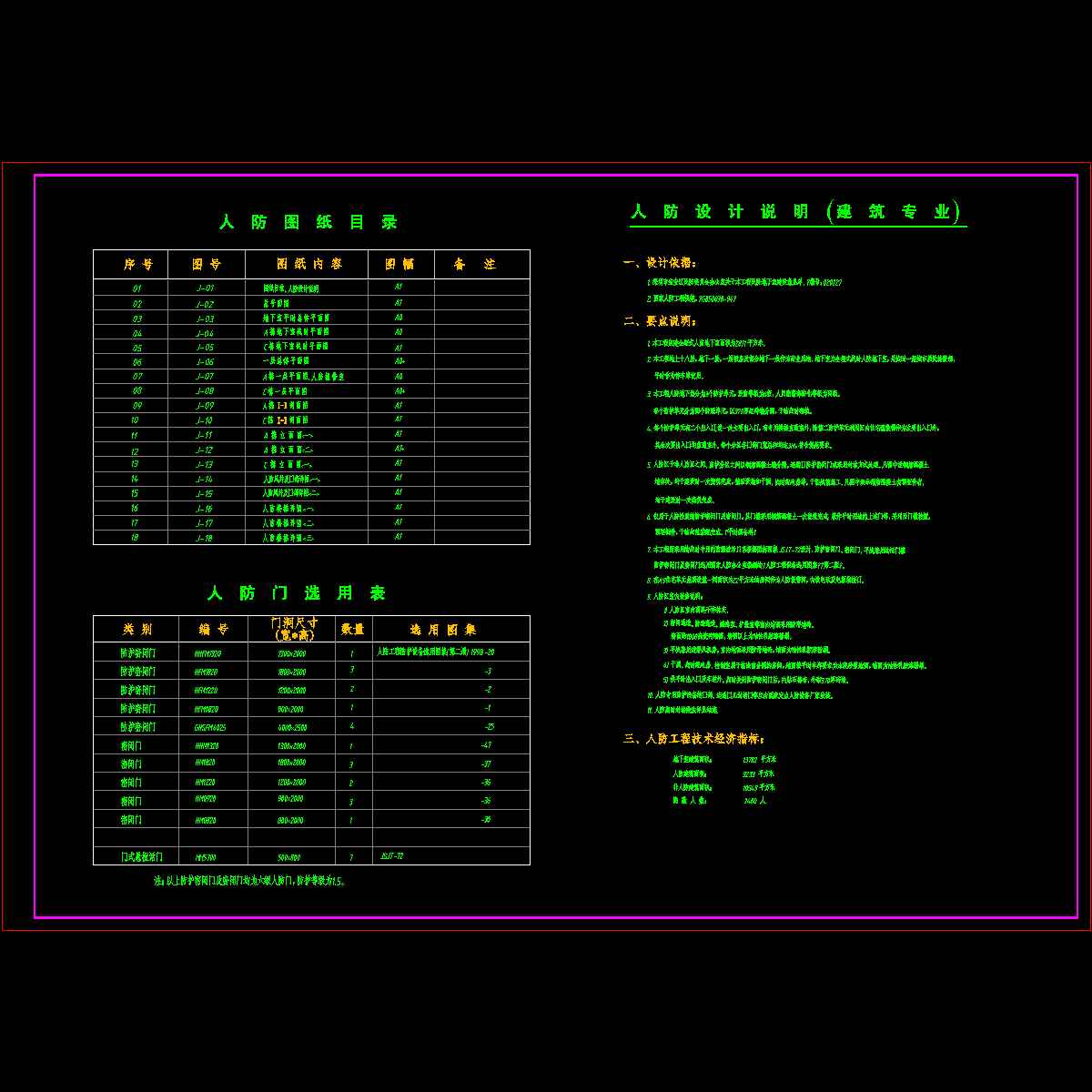

01目录及说明.dwg
02总平面图.dwg

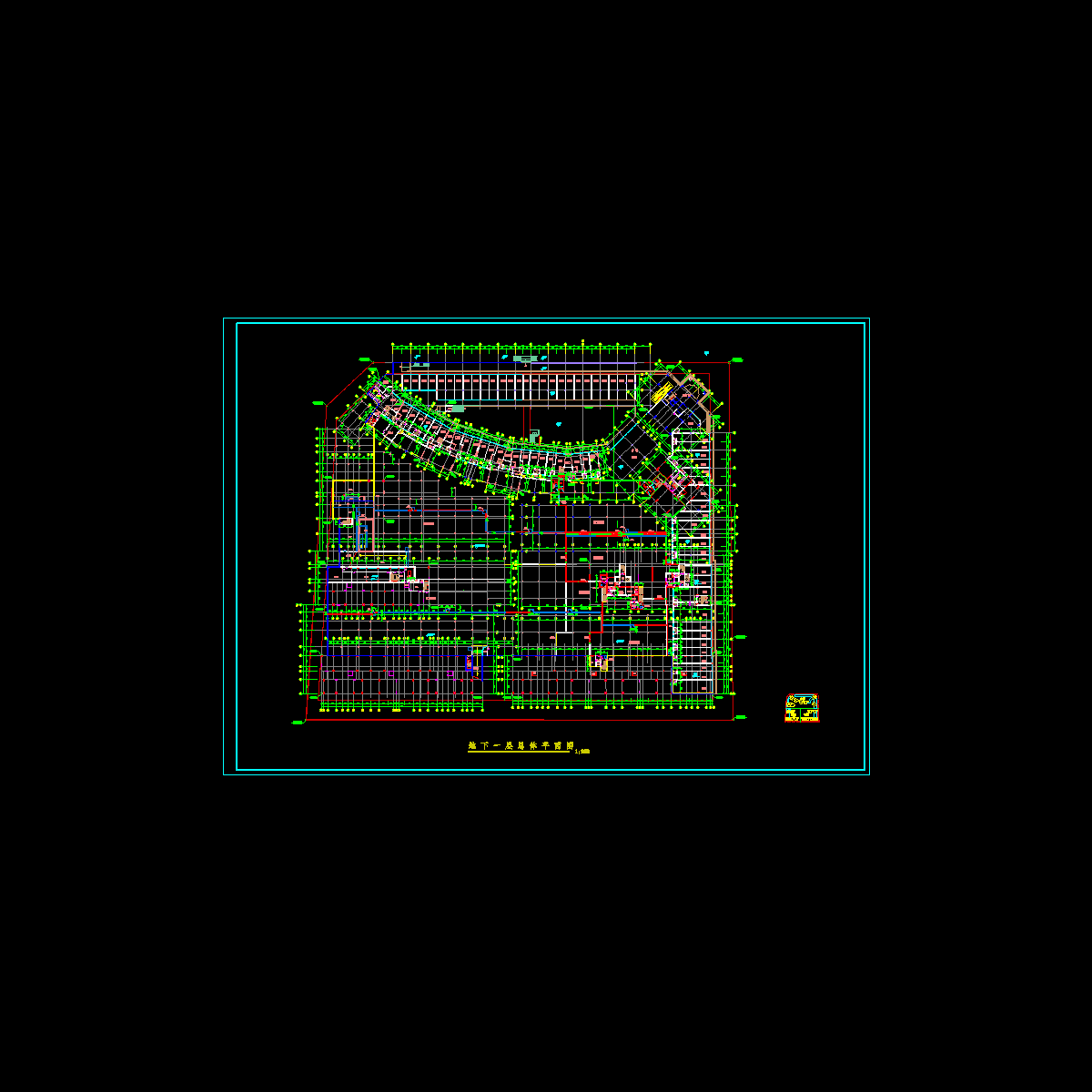

03总体地下1层(平时).dwg

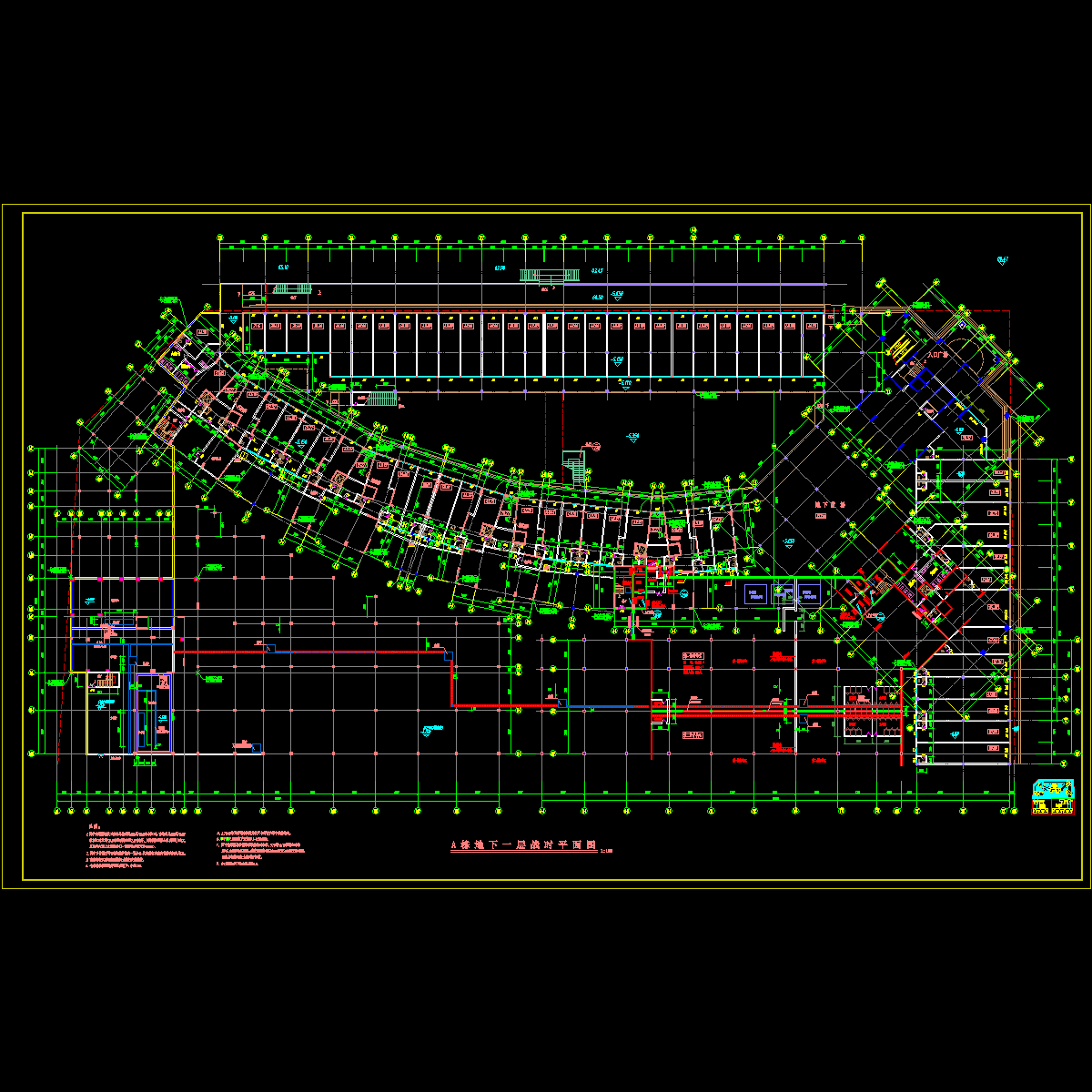

04a栋地下1层(战时).dwg

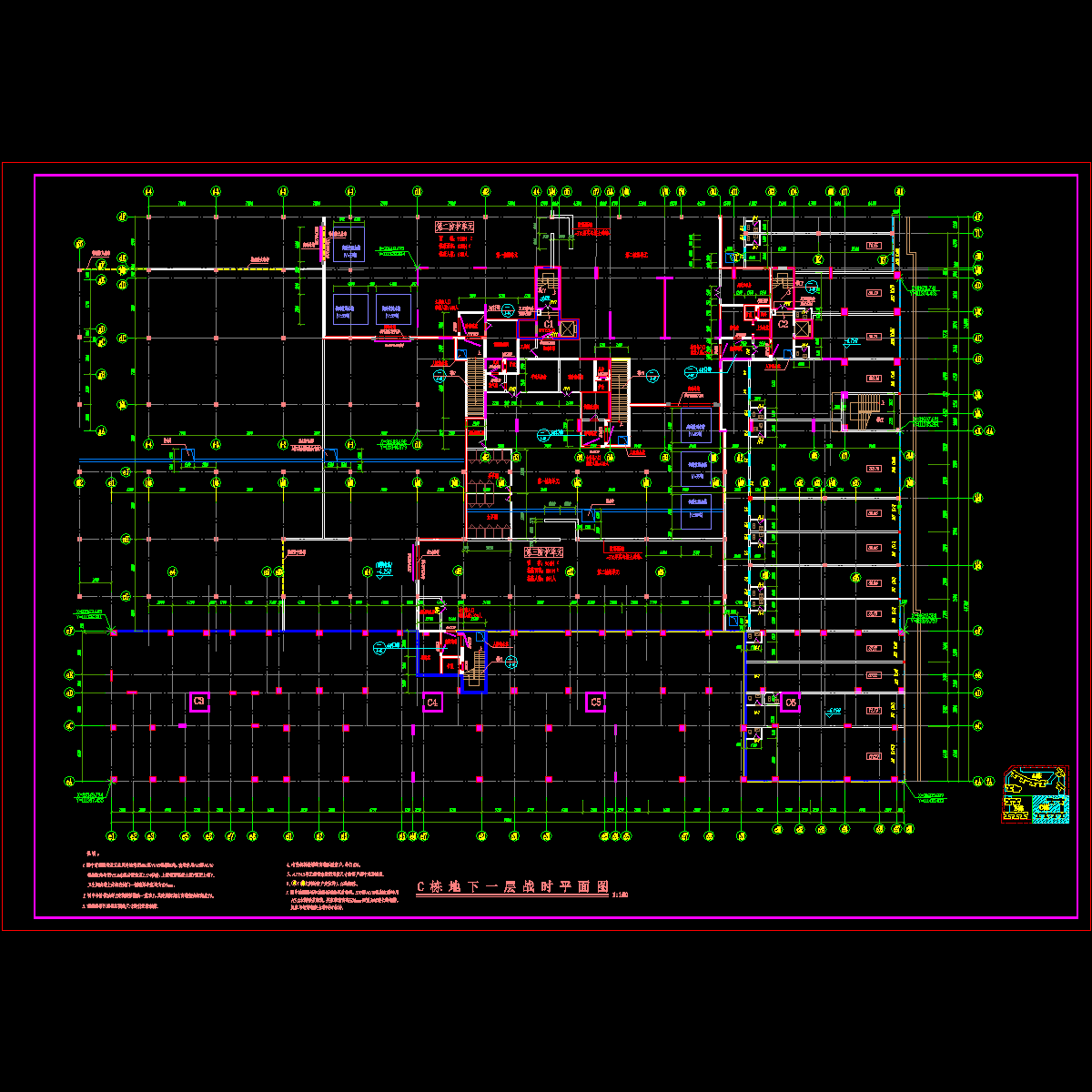

05c栋地下1层(战时).dwg
06总体1层.dwg
07a栋1层.dwg
08c栋1层.dwg
09a5栋剖面图.dwg
10c栋剖面.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2024-01-02
评论次数：0

浏览次数：0
文件大小：3.99 MB

收藏次数：0
文件名称：附件-995887559507997879875.rar
