现代风格3层别墅结构施工方案大样图含建筑大样图

搜索更多资源
  • 建筑类别：住宅,别墅
  • 建筑高度类型：多层建筑
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
该资料为现代风格三层别墅 结构施工图 CAD
其中包含建筑全套施工图，方便与 结构施工图 对应。屋面为平屋顶，建筑做法节点清晰，结构节点完整。
图纸说明详细，结构图纸完整，各个节点大样清晰。

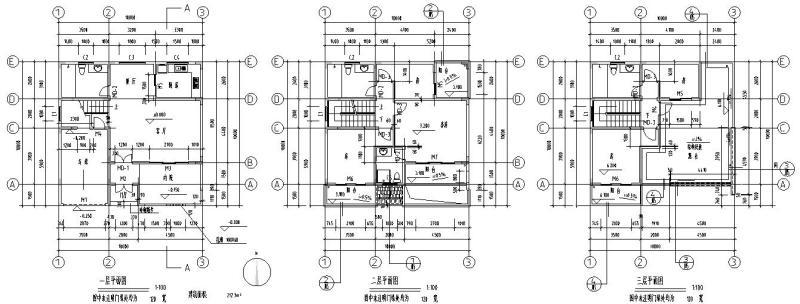

建筑平面图

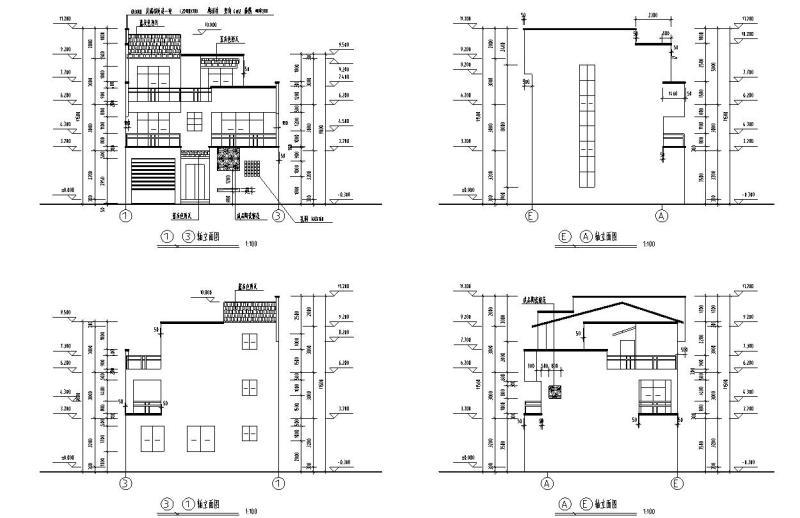

建筑立面图

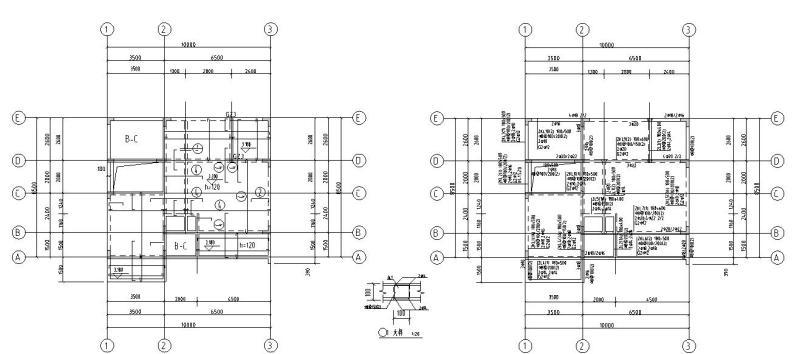

结构平面图

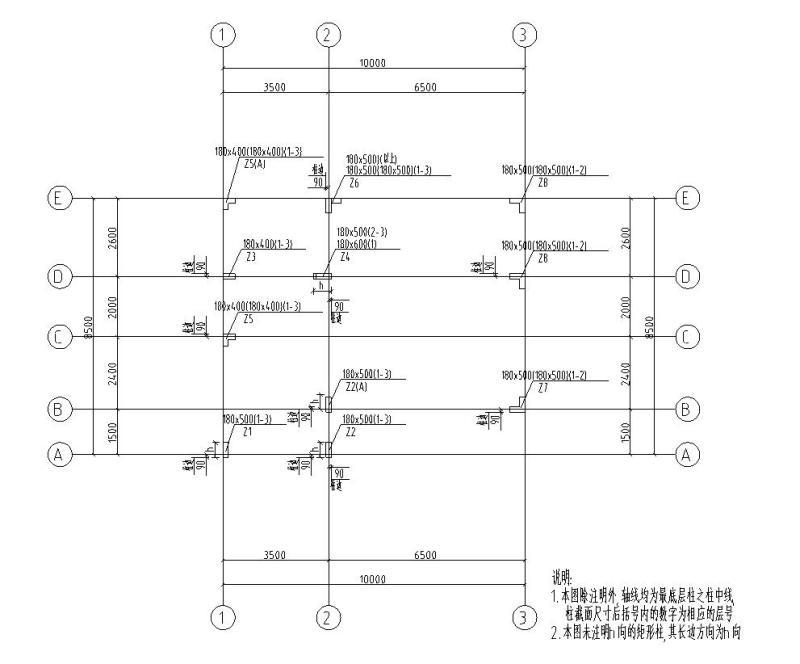

结构柱布置图

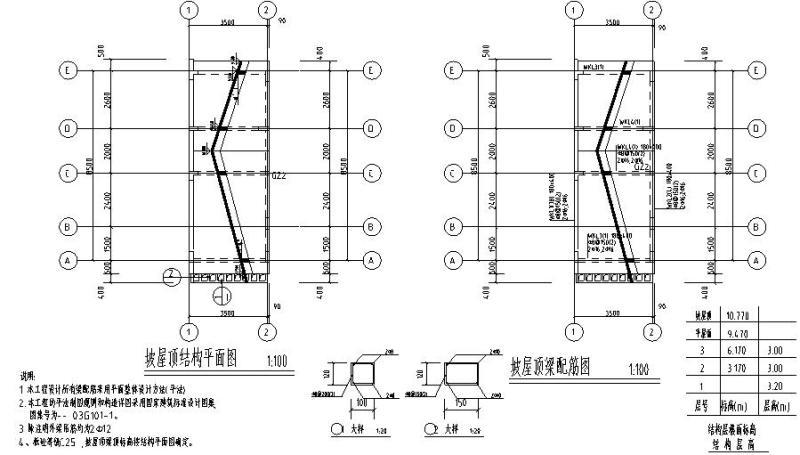

坡屋顶布置图
节点大样图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 风格别墅建筑方案图 - 1
    风格别墅建筑方案图 - 1
  • 风格别墅建筑方案图 - 2
    风格别墅建筑方案图 - 2
  • 风格别墅建筑方案图 - 3
    风格别墅建筑方案图 - 3
  • 风格别墅建筑方案图 - 4
    风格别墅建筑方案图 - 4
  • 风格别墅建筑方案图 - 5
    风格别墅建筑方案图 - 5
  • 风格别墅建筑方案图 - 6
    风格别墅建筑方案图 - 6
以上是部分截图，请下载附件后查看完整高清内容
