自来水厂过滤水池建筑施工CAD图纸

  • 建筑高度:单层建筑
  • 图纸设计深度:施工图
  • 项目地址:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:15张
  • 用地面积:4890.8平方米
  • 建筑高度:9.00m
  • 效果图:无

附件详情

本构筑物包括滤池和接触池,接触池设置于滤池下部,池外地面标高为9.00米(绝对,85高程),接触池在地面以下,滤池在地面以上,高出地面5.60米,占地面积4890.8平方米。

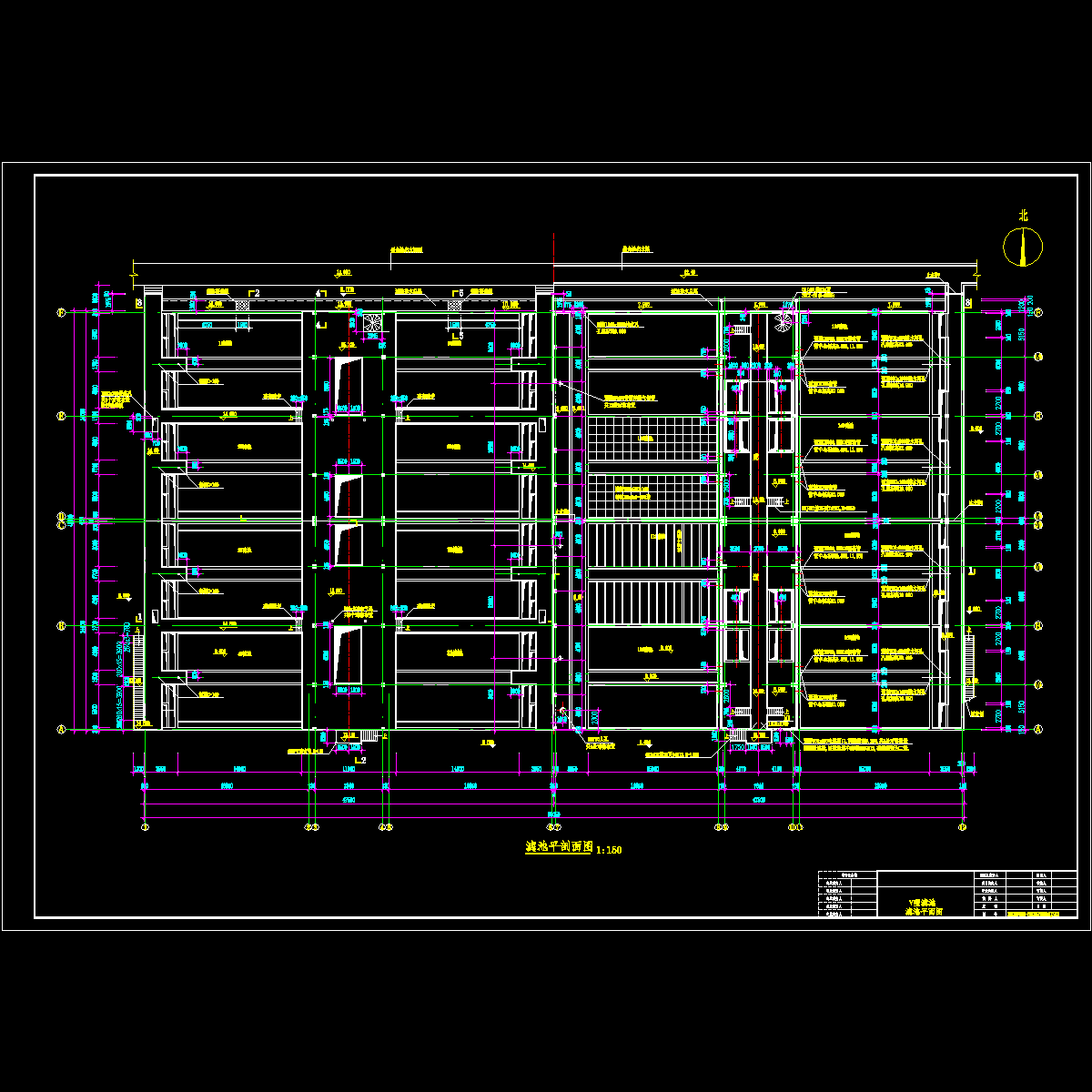

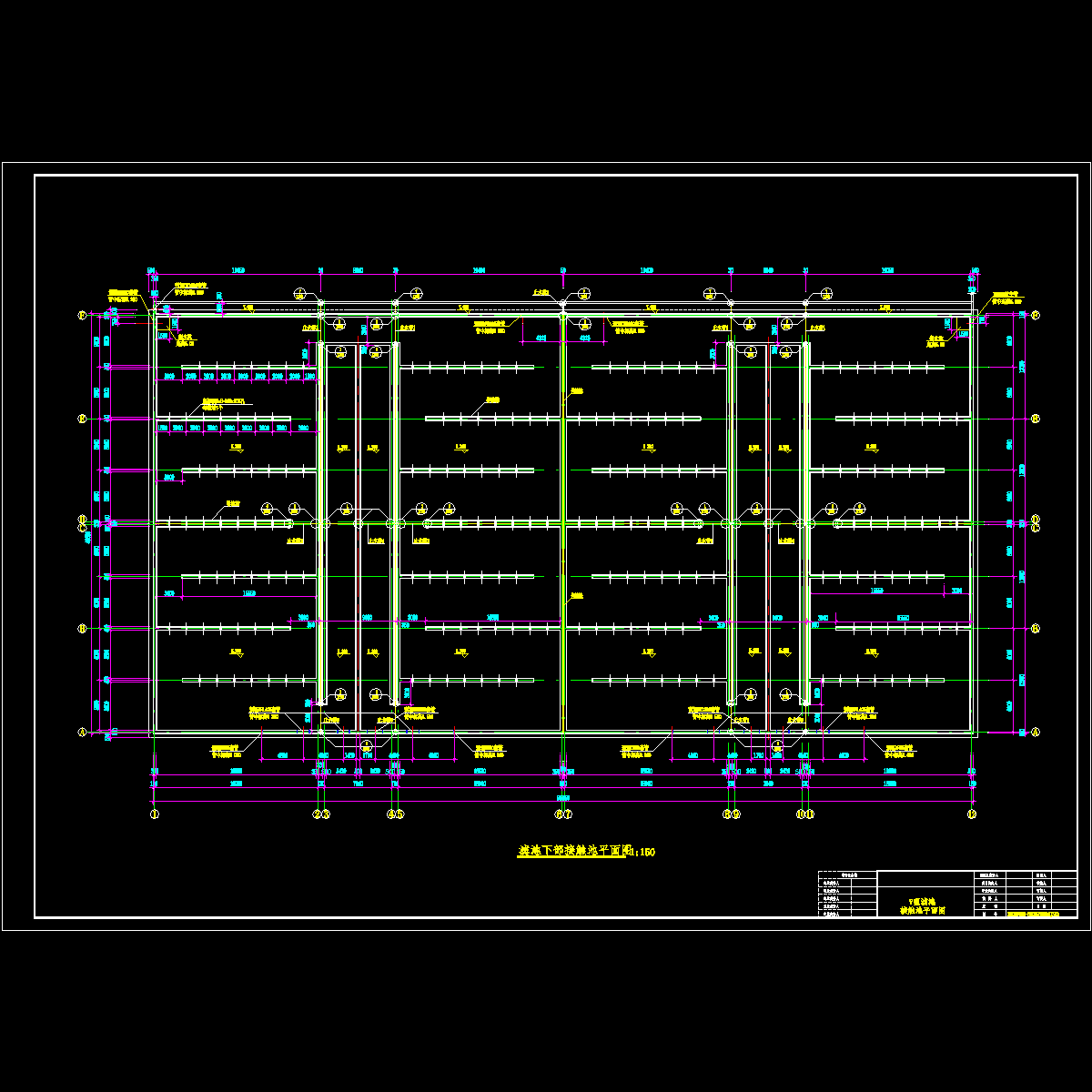

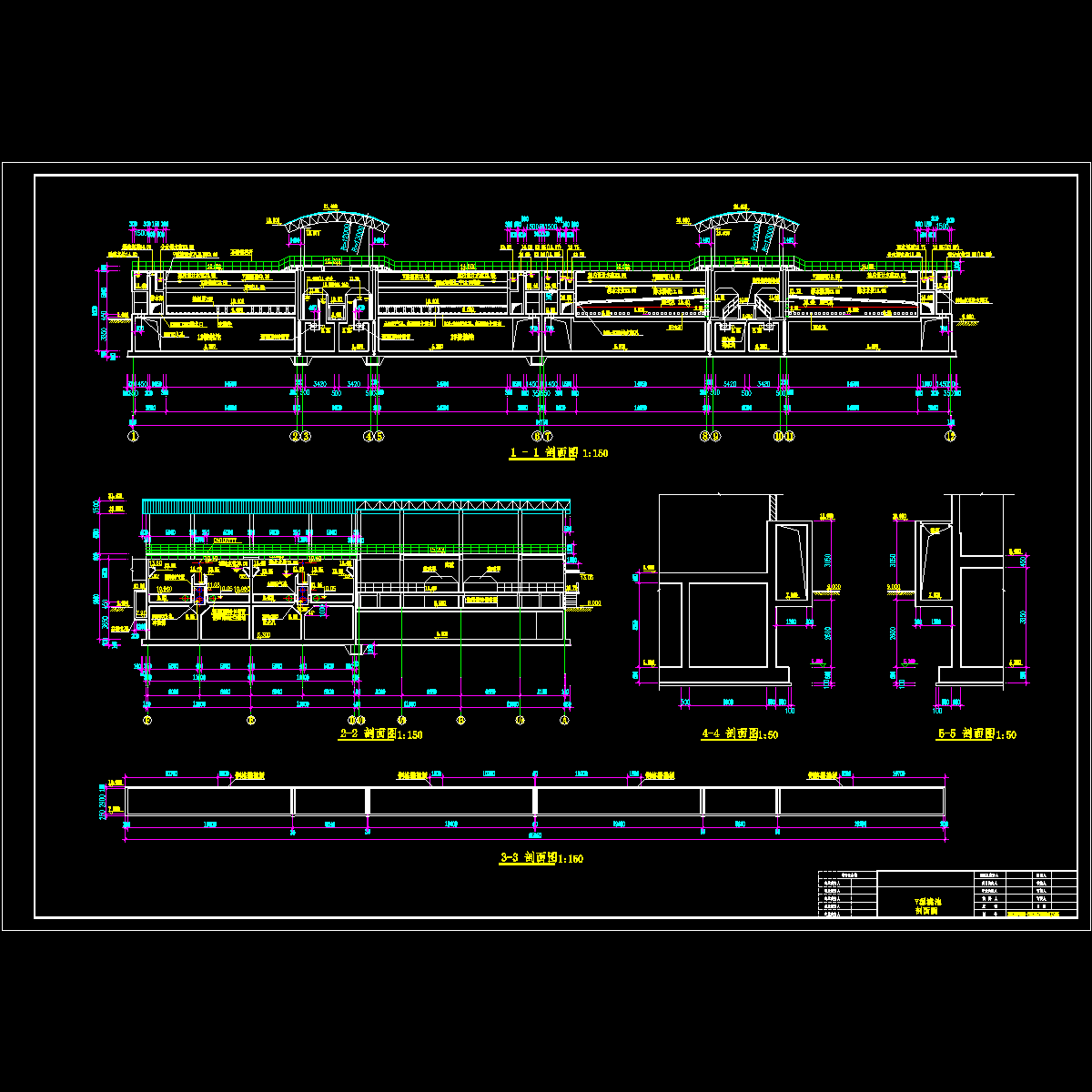

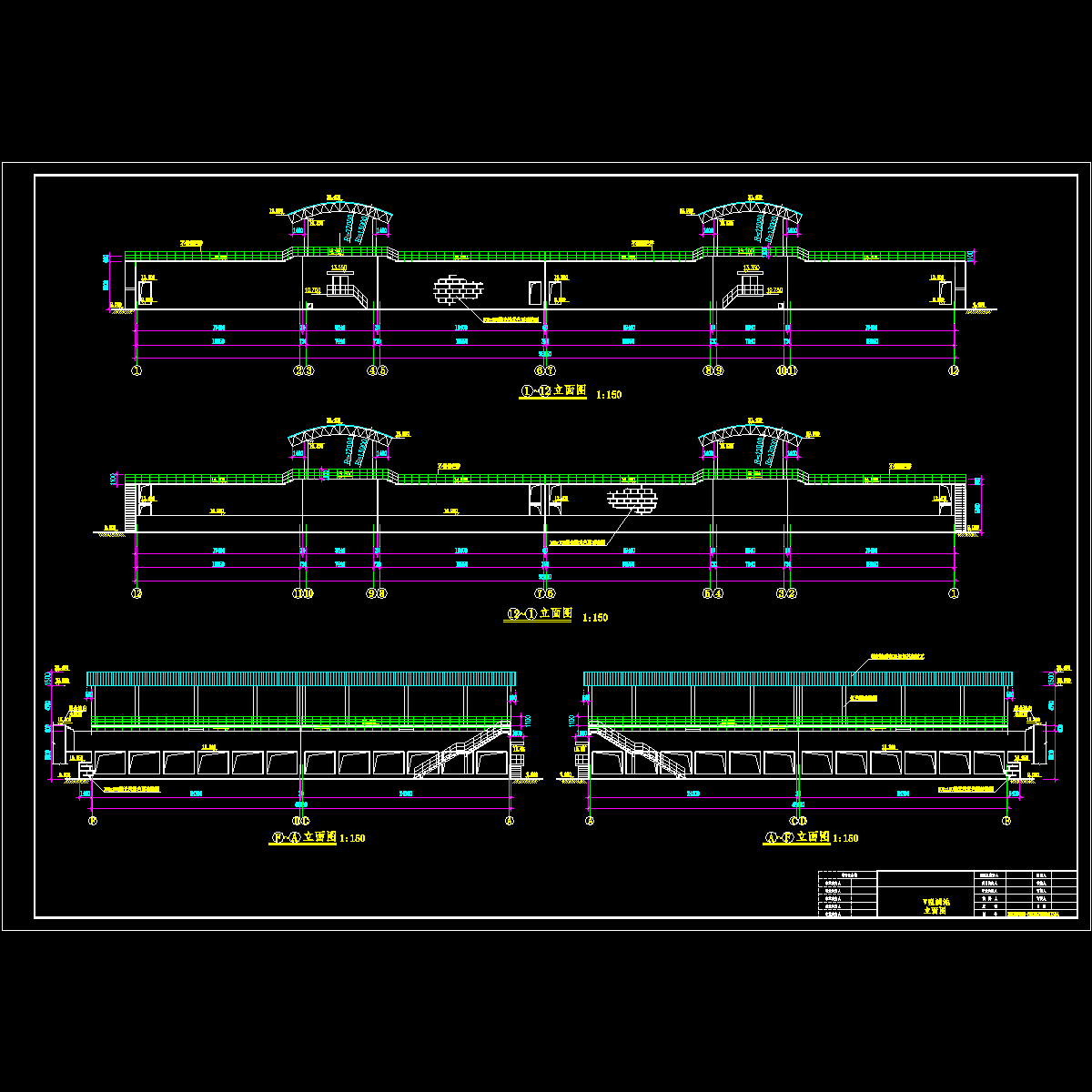

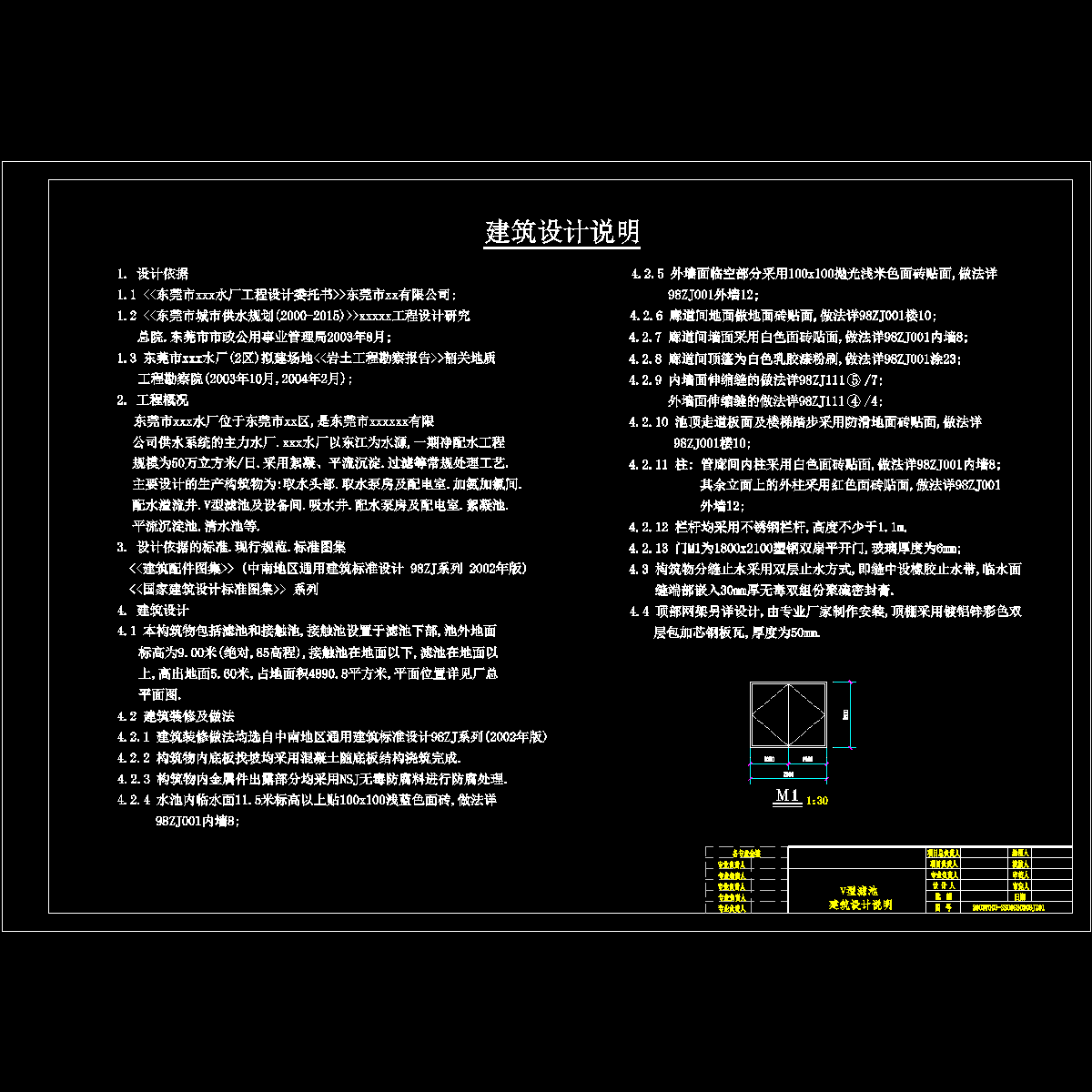

含总平面图、平面图、立面图、剖面图和节点详图,设计说明,共15张图纸
