两层独栋别墅全套施工CAD图纸(建筑结构水电图纸）

户型为两层独栋别墅，砖混结构，占地面积104平方米，建筑高度6.9米，总高度9.5米。一层设有客厅、餐厅、厨房、活动室、老人房、卫生间；二层设有主卧、小孩房、书房、卫生间2间、一个大露台。本户型屋顶采用英红彩瓦，平屋顶与坡屋顶相结合，外观造型高低错落，别致大方，采光通风良好,色彩明快，整体平面布局紧凑、功能分区合理，房间尺度设计适宜，空间利用率高。

以下是部分图纸展示：

两层独栋别墅全套施工图(建筑结构水电图） 立面图1

两层独栋别墅全套施工图(建筑结构水电图） 立面图2

两层独栋别墅全套施工图(建筑结构水电图） 剖面图

两层独栋别墅全套施工图(建筑结构水电图） 一层平面布置图

两层独栋别墅全套施工图(建筑结构水电图） 二层平面布置图

两层独栋别墅全套施工图(建筑结构水电图） 屋顶平面布置图

两层独栋别墅全套施工图(建筑结构水电图） 基础垫层布置图

两层独栋别墅全套施工图(建筑结构水电图） 二层板配筋图

两层独栋别墅全套施工图(建筑结构水电图） 二层插座布置图

两层独栋别墅全套施工图(建筑结构水电图） 效果图

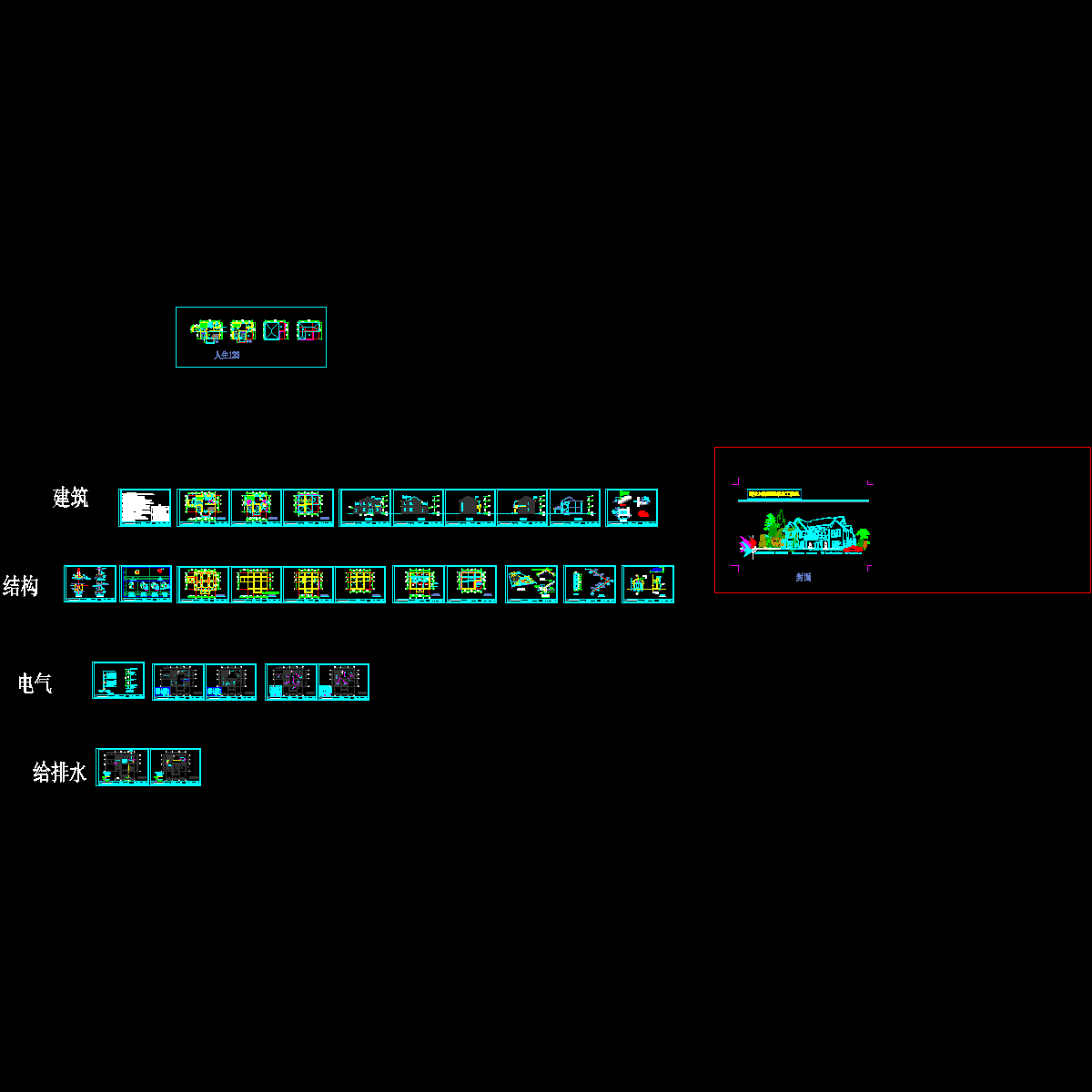

两层独栋别墅全套施工图(建筑结构水电图） 图纸概览
