3层观澜湖圣安德鲁斯-V5G样板房施工CAD大样图

  • 别墅类型:联排别墅
  • 建筑高度:单层建筑
  • 图纸设计深度:施工图
  • 项目地址:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:1978平方米
  • 用地面积:46150平方米
  • 容积率:0.4
  • 建筑密度:24%
  • 地上层数:3层
  • 地下层数:1层
  • 地下室建筑面积:1318平方米
  • 地下室功能:人防,车库,设备用房
  • 总户数:1户
观澜湖圣安德鲁斯-V5G样板房施工图
资料内容包括:施工图设计总说明,轴线关系图,剖面图,平面图,楼梯间详图,门窗表,门窗详图,节点详图,强弱电,给排水,结构,煤气走向图纸等
别墅立面图

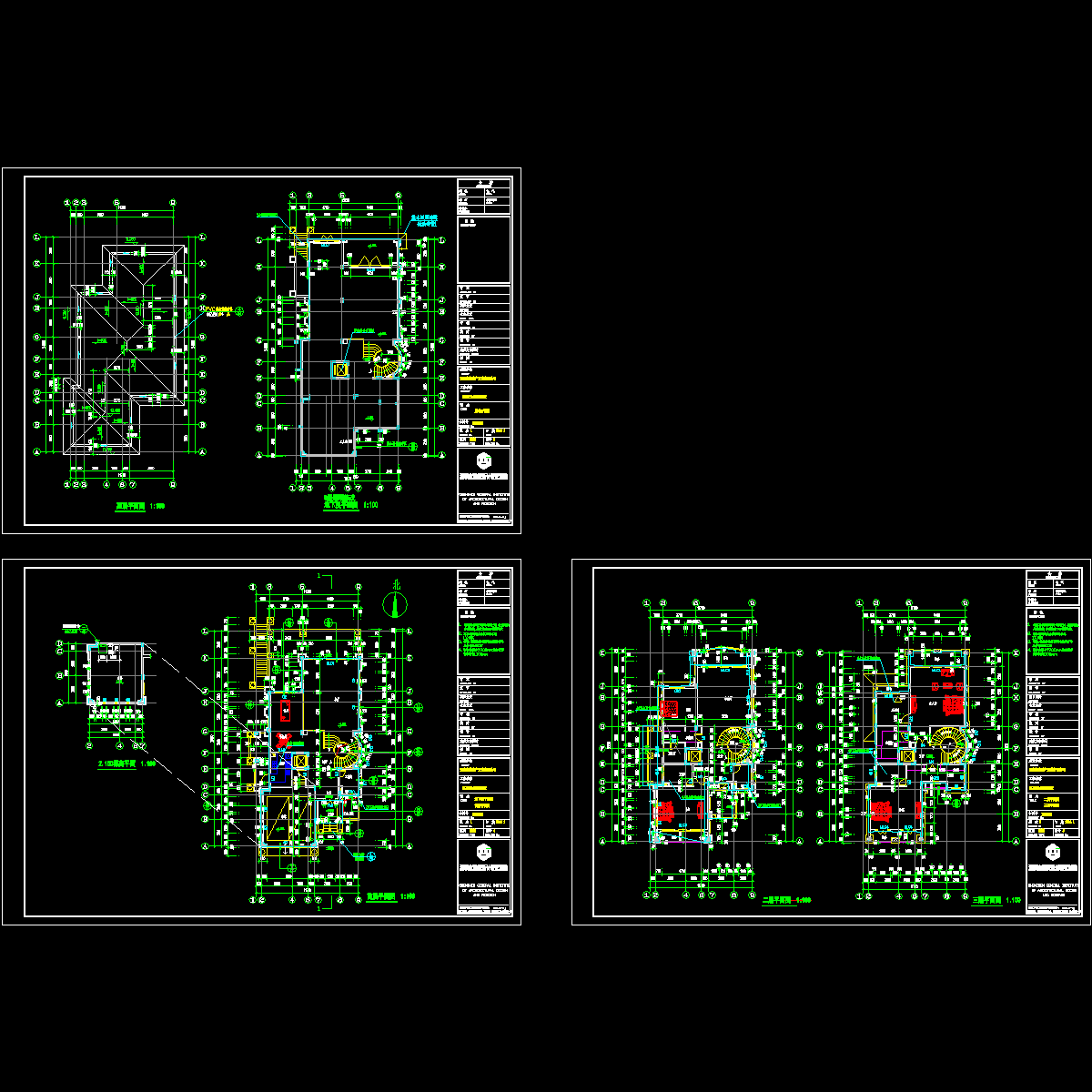

一层平面图
地下,顶层平面图
二,三层平面图
别墅立面图2
别墅立面图3
别墅剖面图
楼梯大样图
墙身节点大样图
墙身节点大样图2
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 平面(04.02.12).dwg
    平面(04.02.12).dwg

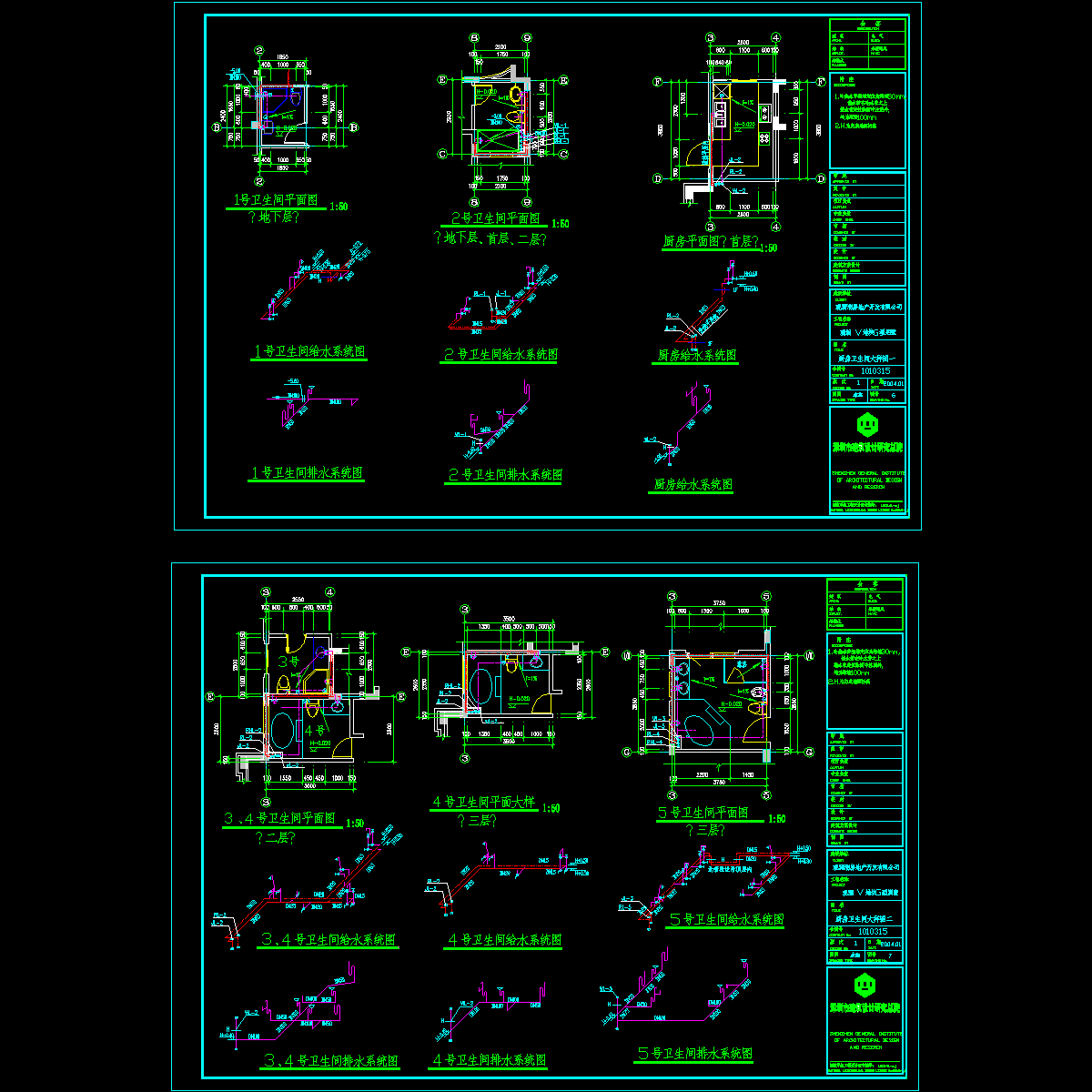

  • 卫生间大样.dwg
    卫生间大样.dwg

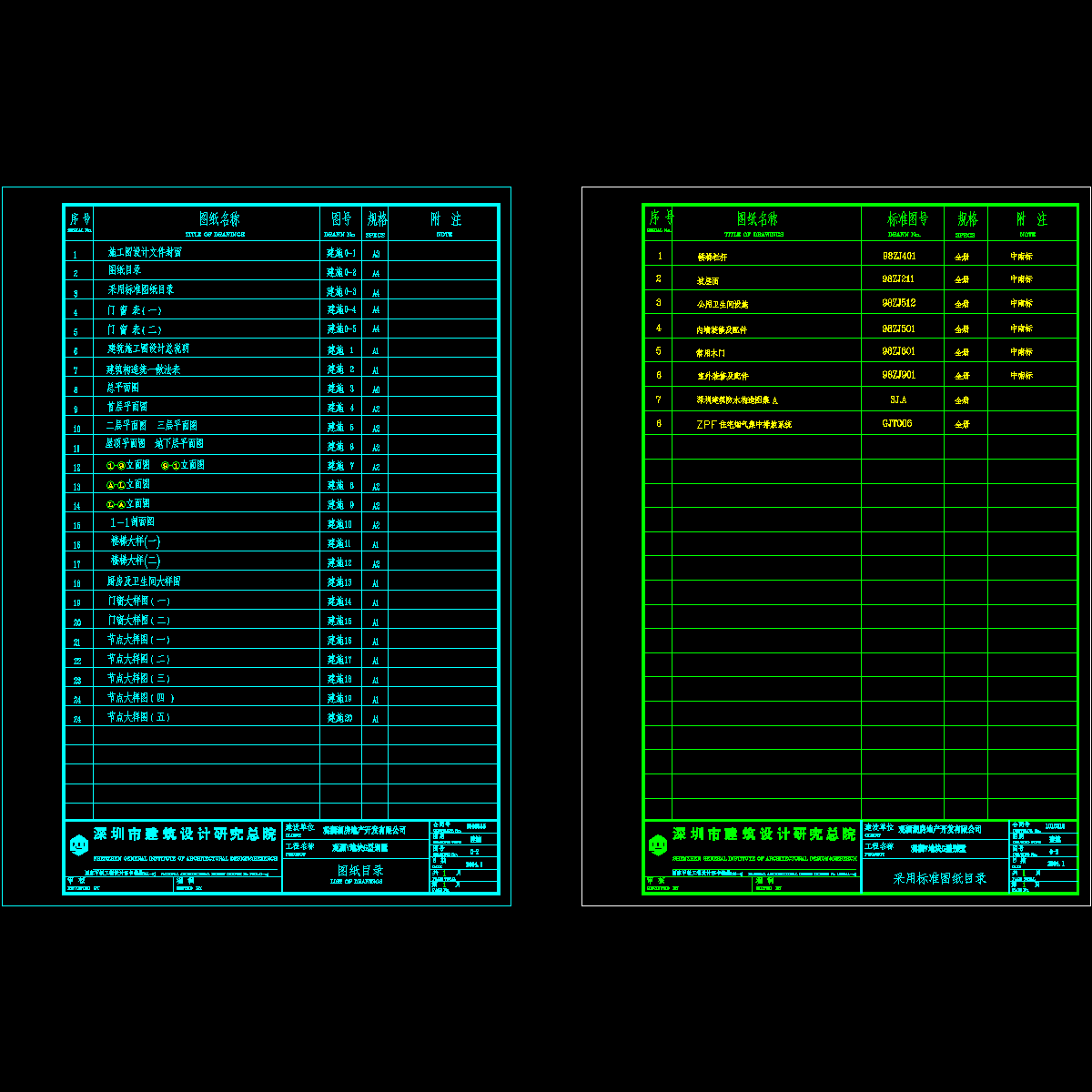

  • 图纸目录.dwg
    图纸目录.dwg
  • 墙身,节点大样.dwg
    墙身,节点大样.dwg

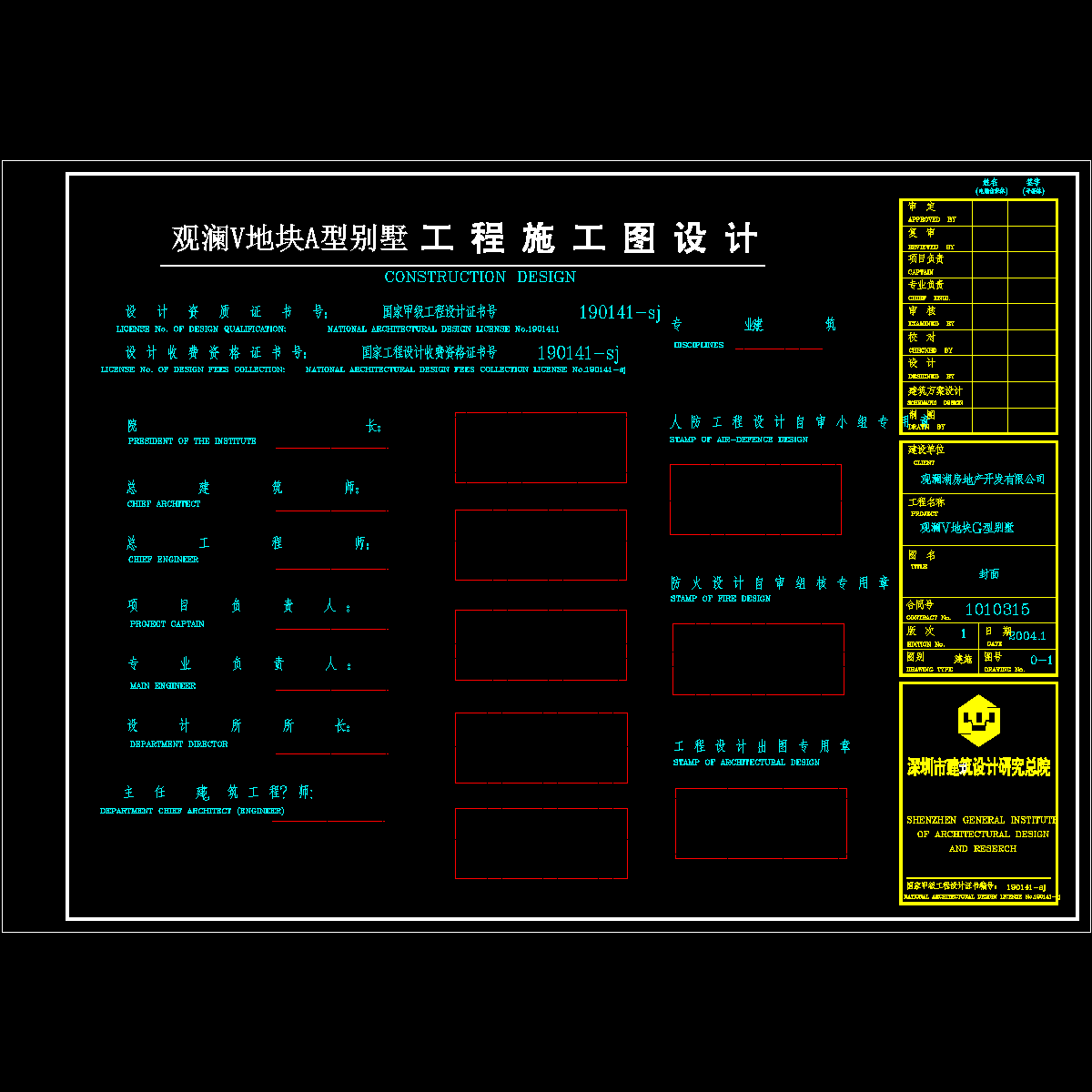

  • 封面.dwg
    封面.dwg
  • 平面.dwg
    平面.dwg
  • 构造做法.dwg
    构造做法.dwg
  • 楼梯大样.dwg
    楼梯大样.dwg
  • 立面,剖面.dwg
    立面,剖面.dwg
  • 设计说明.dwg
    设计说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
