现代风格2层独栋别墅建筑施工CAD图纸

  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 外立面材料:石材
  • 建筑结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
本户型为2层独栋别墅(17.00*18.20米),占地面积223.79平米,有一标高层,建筑面积116.35平米,设有储物间、起居厅、工人房、梳妆间、洗衣房、卧室、卫生间2间;一层建筑面积223.79平米,设有车库、卧室2间、卫生间、起居厅、厨房、餐厅;二层建筑面积177.78平米,设有卧室两间、卫生间2间、更衣室、主卧室、寝前起居室。
以下是部分图纸展示:
9-1立面图
A-L立面图
A-A剖面图
二层平面图
屋顶平面图
壁炉平面及剖面
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

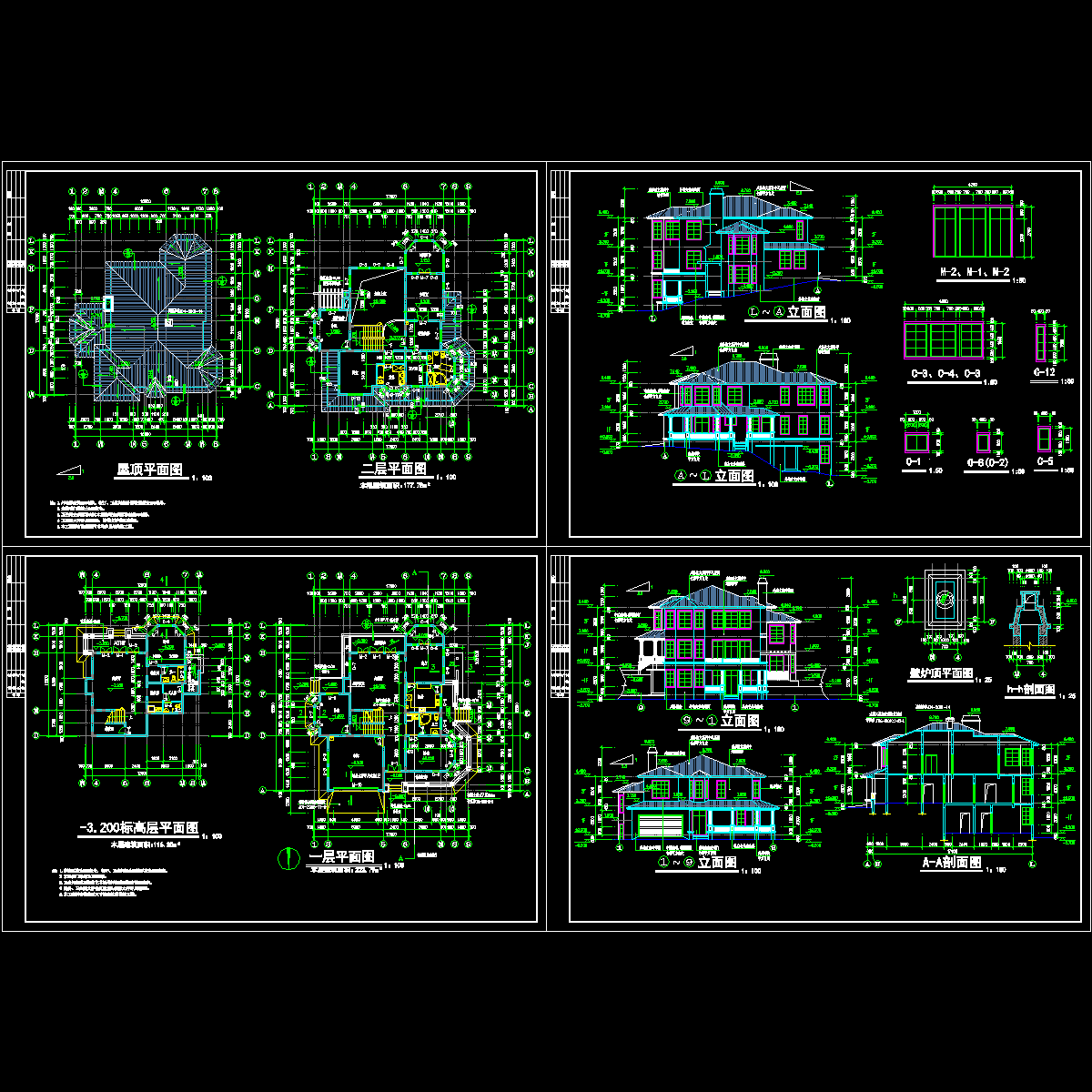

  • 现代风格2层独栋别墅建筑施工CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
