大型住宅地库混凝土结构施工方案图纸CAD

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 地下室功能:人防,车库
该资料为某大型住宅地库混凝土结构施工图。
地下室为框架结构,主要为独立基础。
图纸说明详细,结构图纸完整,各个节点大样清晰。
地库顶板结构模板平面图
地库顶板梁配筋图
地库顶板板配筋图
地下室墙柱定位图及后浇带
地下室基础及底板结构平面图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

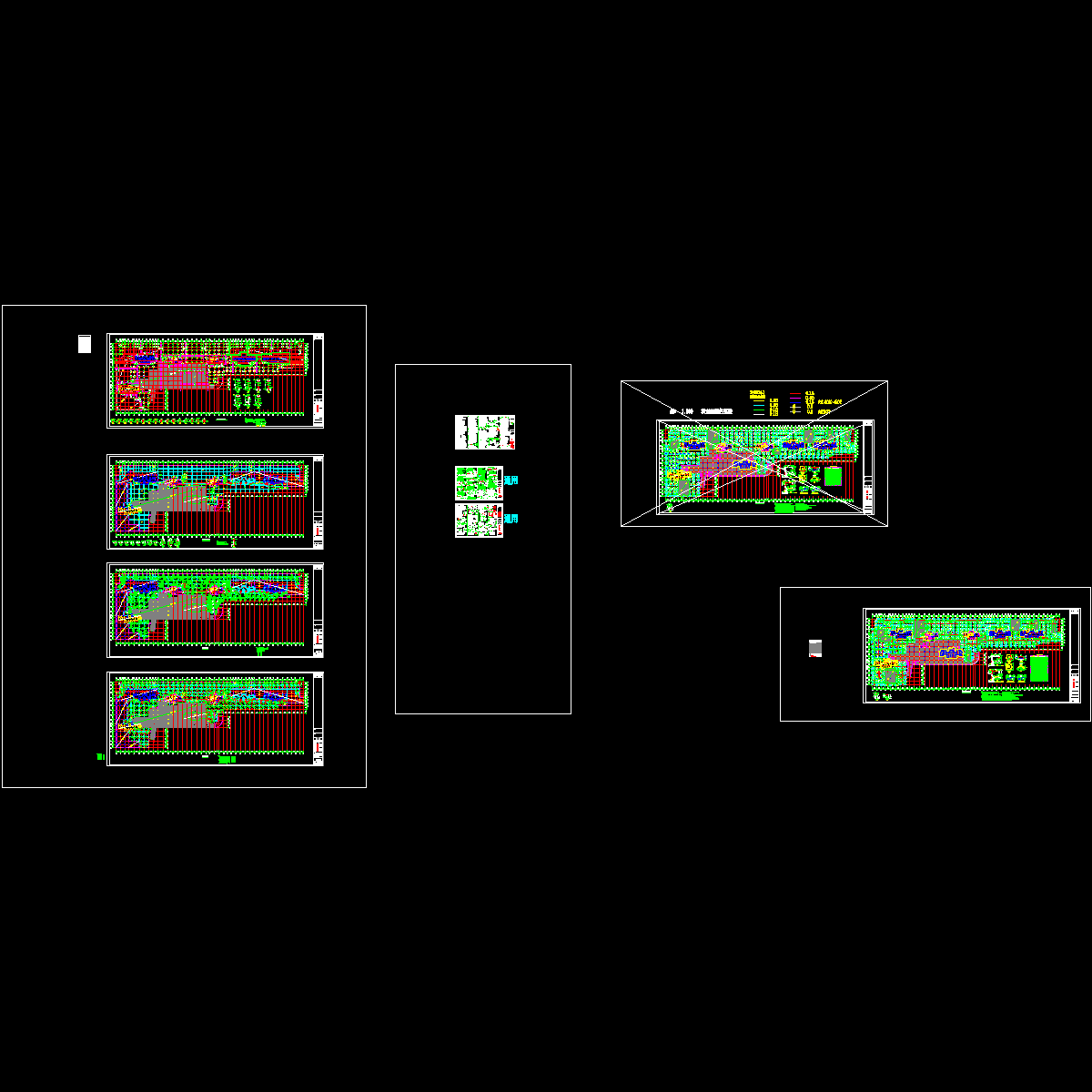

  • 大型住宅地库混凝土结构施工方案图纸CAD - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
